С помощью цикла Многогранник можно фрезеровать многогранник с любым числом При этом среди прочего доступны следующие формы с или без угловог

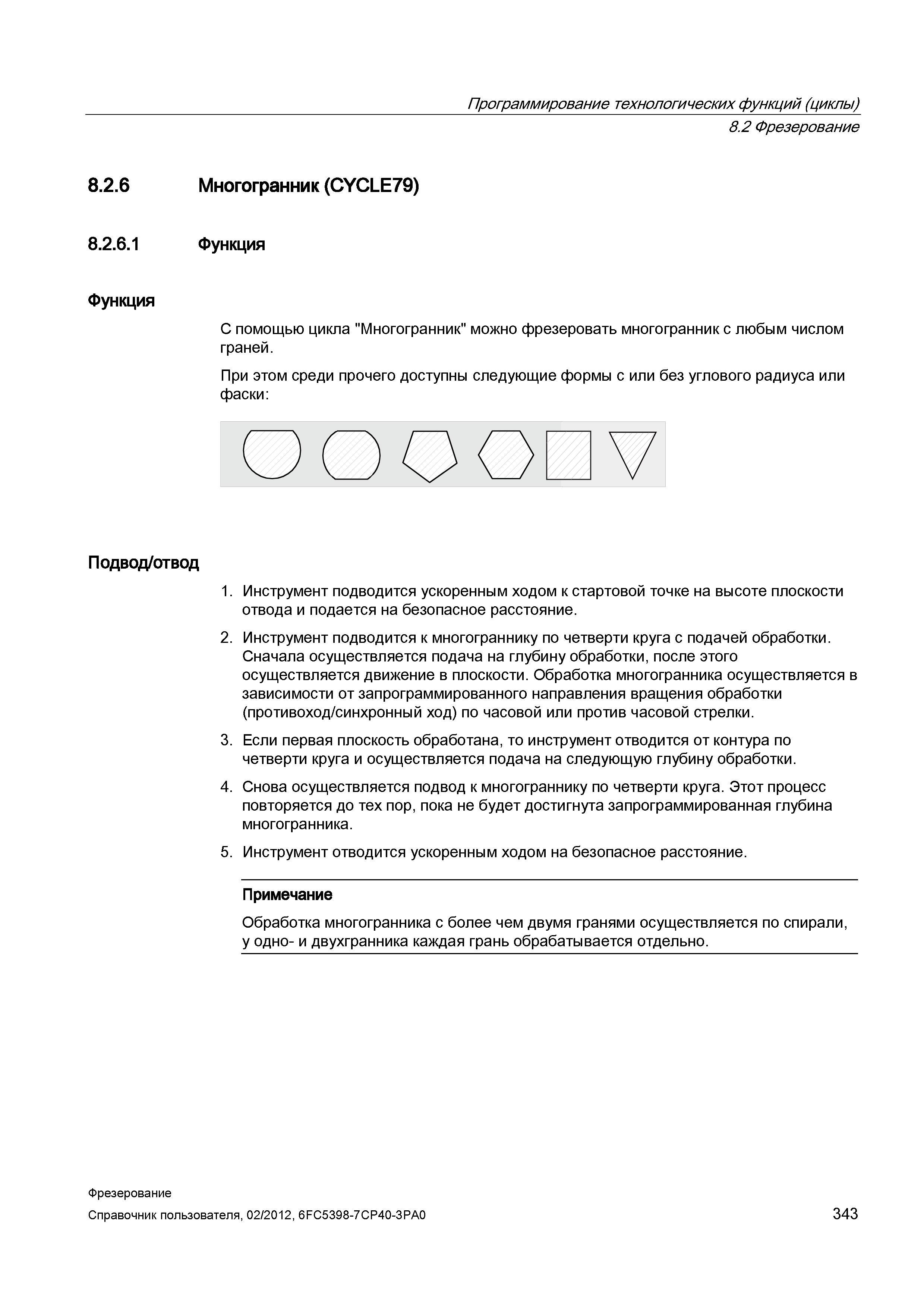

С помощью цикла "Многогранник" можно фрезеровать многогранник с любым числом При этом среди прочего доступны следующие формы с или без углового радиуса или фаски: Подвод/отвод 1. Инструмент подводится ускоренным ходом к стартовой точке на высоте плоскости отвода и подается на безопасное расстояние. 2. Инструмент подводится к многограннику по четверти круга с подачей обработки. Сначала осуществляется подача на глубину обработки, после этого осуществляется движение в плоскости. Обработка многогранника осуществляется в зависимости от запрограммированного направления вращения обработки (противоход/синхронный ход) по часовой или против часовой стрелки. 3. Если первая плоскость обработана, то инструмент отводится от контура по четверти круга и осуществляется подача на следующую глубину обработки. 4. Снова осуществляется подвод к многограннику по четверти круга. Этот процесс повторяется до тех пор, пока не будет достигнута запрограммированная глубина многогранника. 5. Инструмент отводится ускоренным ходом на безопасное расстояние. Примечание Обработка многогранника с более чем двумя гранями осуществляется по спирали, у одно- и двухгранника каждая грань обрабатывается отдельно. граней. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 343 Программирование технологических функций (циклы) 8.2 Фрезерование 8.2.6 Многогранник (CYCLE79) 8.2.6.1 Функция Функция
