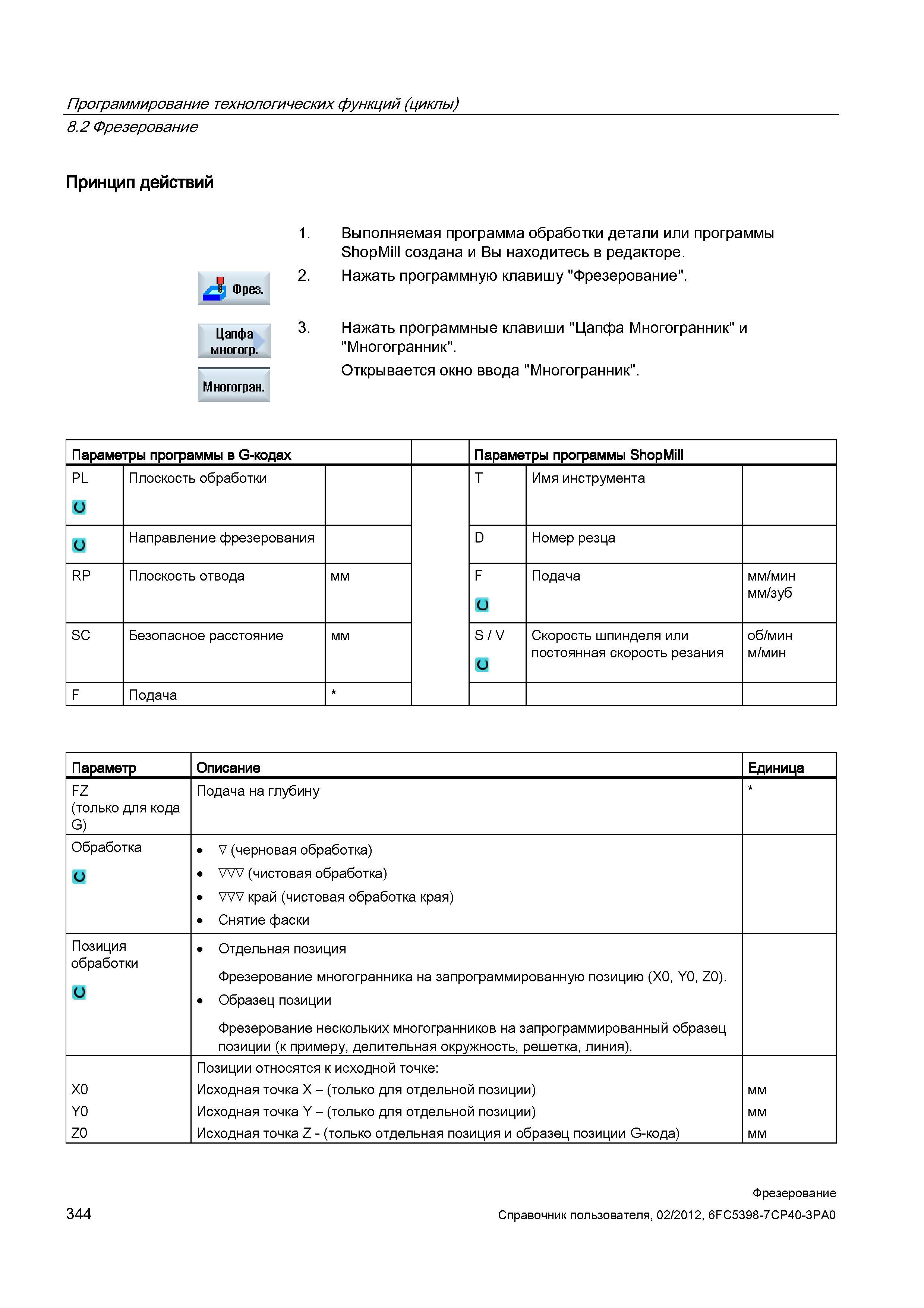

Образец позиции Фрезерование нескольких многогранников на запрограммированный образец позиции (к примеру, делительная окружность, решетка, линия). X0 Y0 Z0 Позиции относятся к исходной точке: Исходная точка X - (только для отдельной позиции) Исходная точка Y - (только для отдельной позиции) Исходная точка Z - (только отдельная позиция и образец позиции G-кода) мм 344 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". Цапфа многогр. Многогран. 3. Нажать программные клавиши "Цапфа Многогранник" и "Многогранник". Открывается окно ввода "Многогранник". Параметры программы в G-кодах Параметры программы ShopMill PL Плоскость обработки T Имя инструмента Направление фрезерования D Номер резца RP Плоскость отвода мм F Подача мм/мин мм/зуб SC Безопасное расстояние мм S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин F Подача Параметр Описание Единица FZ (только для кода G) Подача на глубину Обработка V (черновая обработка) VVV (чистовая обработка) VVV край (чистовая обработка края) Снятие фаски Позиция обработки Отдельная позиция Фрезерование многогранника на запрограммированную позицию (X0, Y0, Z0).
