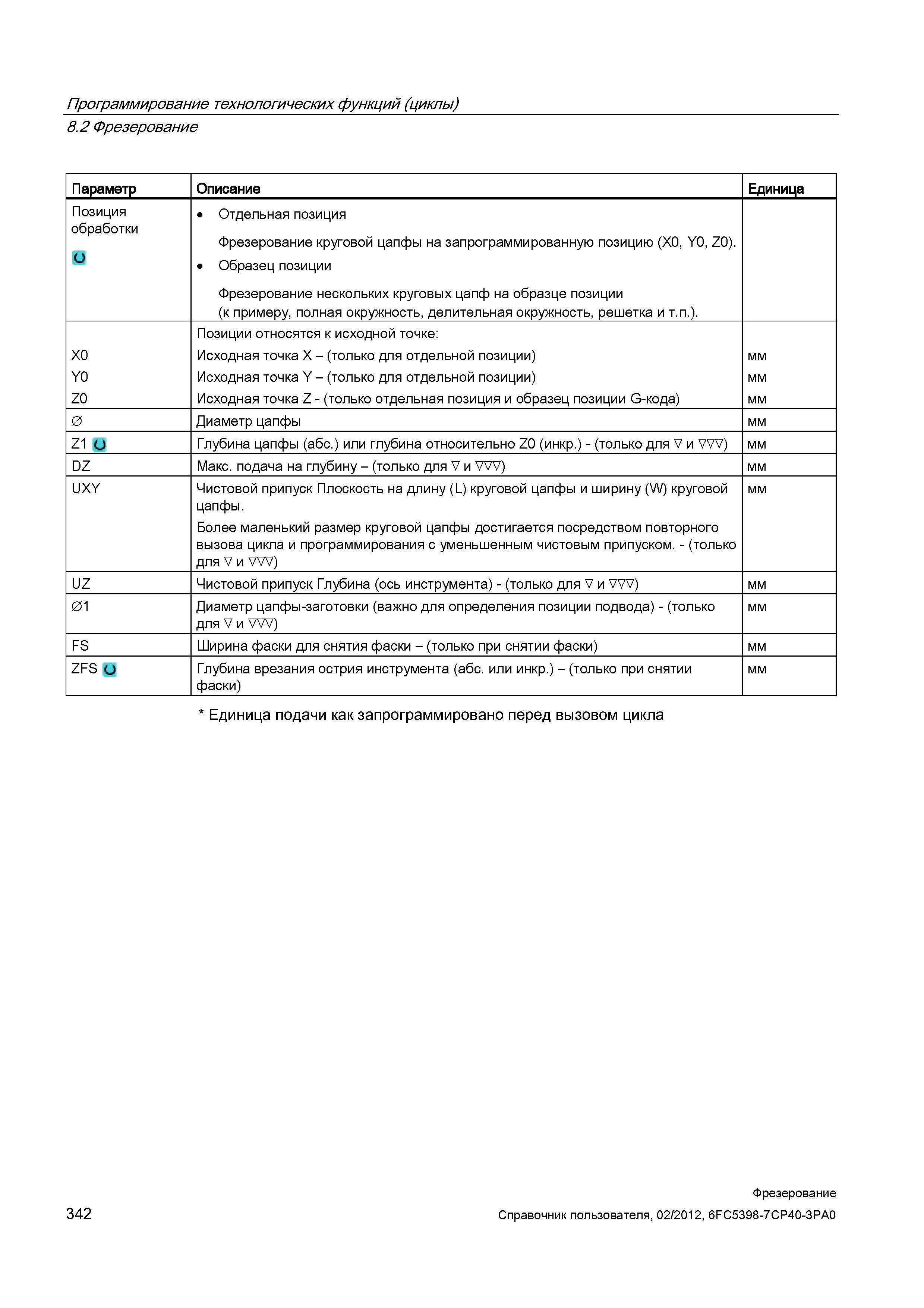

Фрезерование круговой цапфы на запрограммированную позицию (X0, Y0, Z0). Образец позиции Фрезерование нескольких круговых цапф на образце позиции (к примеру, полная окружность, делительная окружность, решетка и т.п.). X0 Y0 N0 Позиции относятся к исходной точке: Исходная точка X - (только для отдельной позиции) Исходная точка Y - (только для отдельной позиции) Исходная точка Z - (только отдельная позиция и образец позиции G-кода) мм 0 Диаметр цапфы мм Z1 и Глубина цапфы (абс.) или глубина относительно Z0 (инкр.) - (только для V и VVV) мм DZ Макс. подача на глубину - (только для V и VVV) мм UXY Чистовой припуск Плоскость на длину (L) круговой цапфы и ширину (W) круговой цапфы. Более маленький размер круговой цапфы достигается посредством повторного вызова цикла и программирования с уменьшенным чистовым припуском. - (только для V и VVV) мм UZ Чистовой припуск Глубина (ось инструмента) - (только для V и VVV) мм 01 Диаметр цапфы-заготовки (важно для определения позиции подвода) - (только для V и VVV) мм FS Ширина фаски для снятия фаски - (только при снятии фаски) мм ZFS U Глубина врезания острия инструмента (абс. или инкр.) - (только при снятии фаски) мм Единица подачи как запрограммировано перед вызовом цикла 342 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование Параметр Описание Единица Позиция обработки Отдельная позиция
