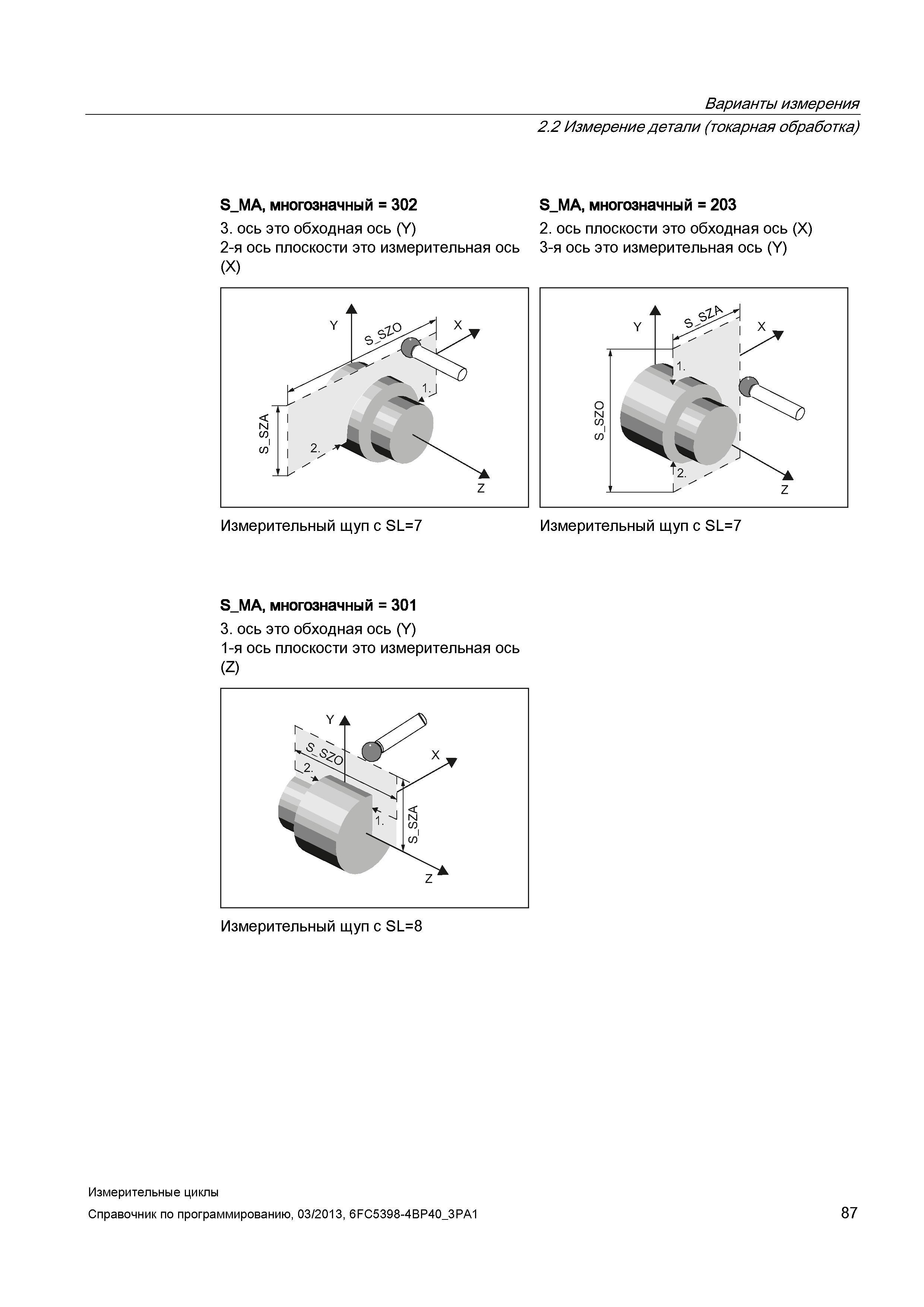

Варианты измерения 2.2 Измерение детали (токарная обработка) S_MA, многозначный = 302 S_MA, многозначный = 203 3. ось это обходная ось (Y) 2. ось плоскости это обходная ось (X) 2-я ось плоскости это измерительная ось 3-я ось это измерительная ось (Y) (X) 1 Y —’ > О N И, И ч \ \ Z Измерительный щуп с SL=7 Измерительный щуп с SL=7 S_MA, многозначный = 301 3. ось это обходная ось (Y) 1-я ось плоскости это измерительная ось (Z) Измерительный щуп с SL=8 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 87
