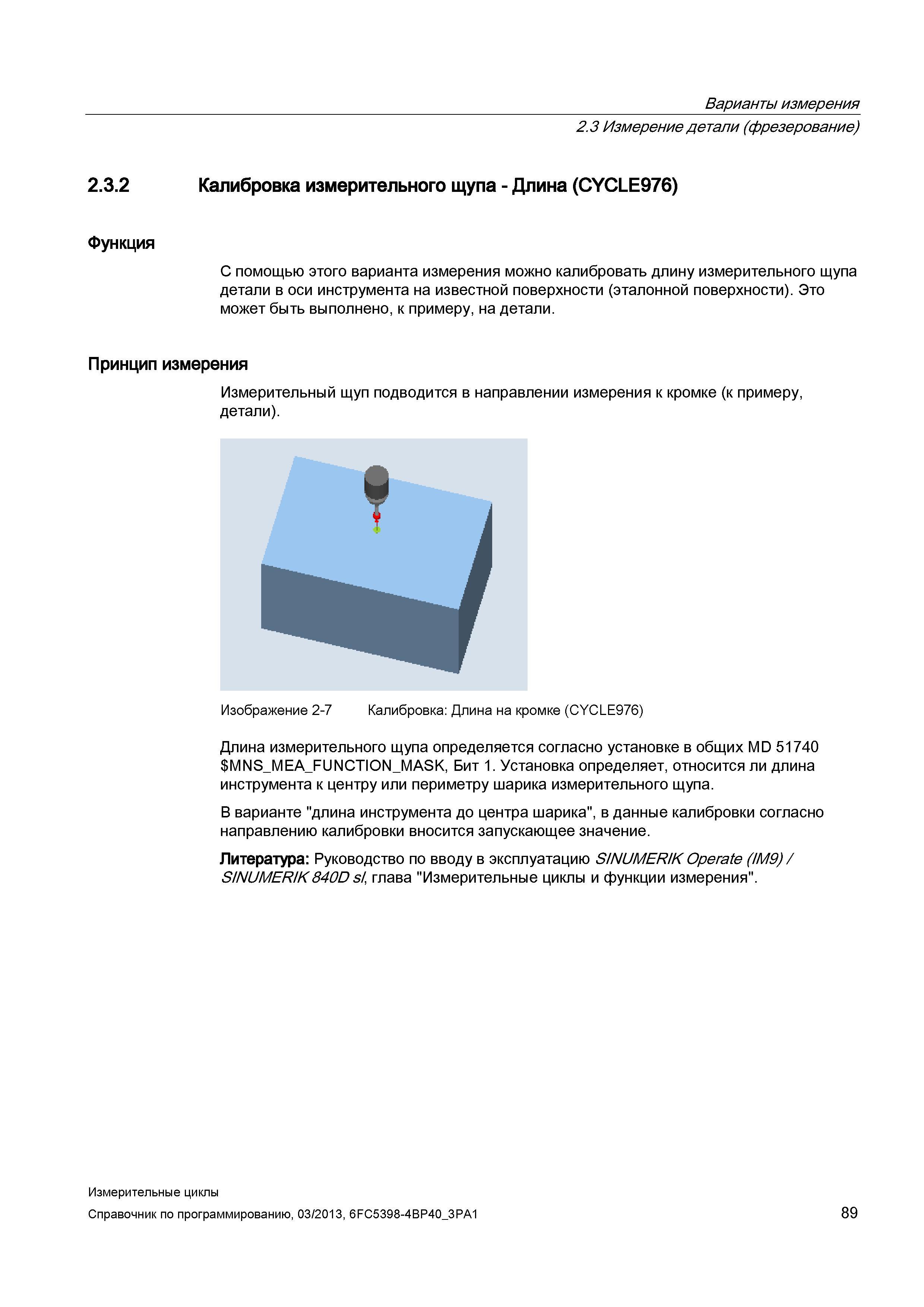

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.2 Калибровка измерительного щупа - Длина (CYCLE976) Функция С помощью этого варианта измерения можно калибровать длину измерительного щупа детали в оси инструмента на известной поверхности (эталонной поверхности). Это может быть выполнено, к примеру, на детали. Принцип измерения Измерительный щуп подводится в направлении измерения к кромке (к примеру, детали). Изображение 2-7 Калибровка: Длина на кромке (CYCLE976) Длина измерительного щупа определяется согласно установке в общих MD 51740 MNS_MEA_FUNCTION_MASK, Бит 1. Установка определяет, относится ли длина инструмента к центру или периметру шарика измерительного щупа. В варианте "длина инструмента до центра шарика", в данные калибровки согласно направлению калибровки вносится запускающее значение. Литература: Руководство по вводу в эксплуатацию SINUMERIK Operate (IM9) / SINUMERIK840D sl глава "Измерительные циклы и функции измерения". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 89
