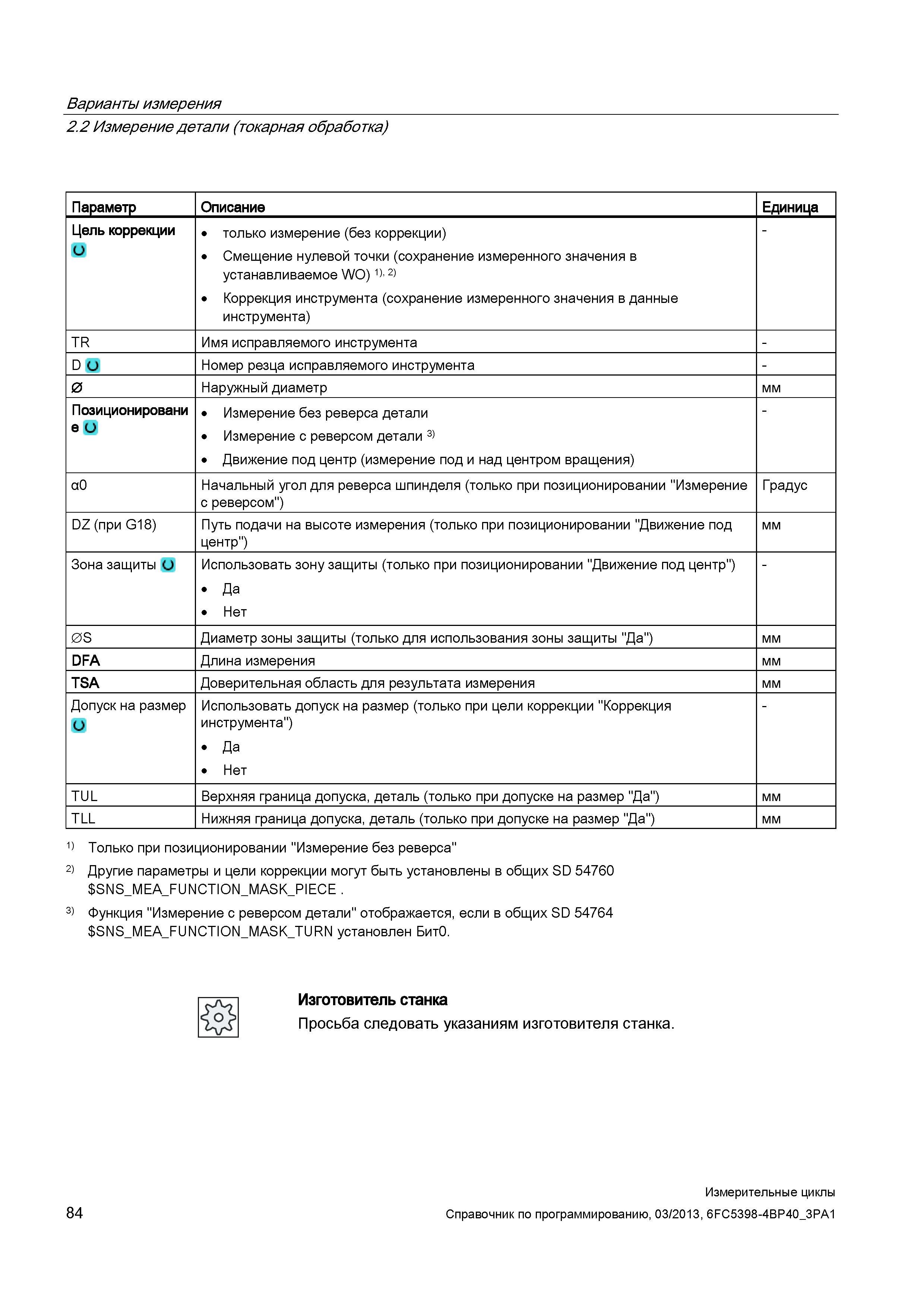

Варианты измерения 2.2 Измерение детали (токарная обработка) Параметр Описание Единица Цель коррекции и только измерение (без коррекции) Смещение нулевой точки (сохранение измеренного значения в устанавливаемое WO) 1), 2) Коррекция инструмента (сохранение измеренного значения в данные инструмента) TR Имя исправляемого инструмента - D О Номер резца исправляемого инструмента - 0 Наружный диаметр мм Позиционировани е U Измерение без реверса детали Измерение с реверсом детали 3) Движение под центр (измерение под и над центром вращения) а0 Начальный угол для реверса шпинделя (только при позиционировании "Измерение с реверсом") Градус DZ (при G18) Путь подачи на высоте измерения (только при позиционировании "Движение под центр") мм Зона защиты О Использовать зону защиты (только при позиционировании "Движение под центр") Да Нет 0S Диаметр зоны защиты (только для использования зоны защиты "Да") мм DFA Длина измерения мм TSA Доверительная область для результата измерения мм Допуск на размер О Использовать допуск на размер (только при цели коррекции "Коррекция инструмента") Да Нет TUL Верхняя граница допуска, деталь (только при допуске на размер "Да") мм TLL Нижняя граница допуска, деталь (только при допуске на размер "Да") мм 1) Только при позиционировании "Измерение без реверса" 2) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Функция "Измерение с реверсом детали" отображается, если в общих SD 54764 SNS_MEA_FUNCTION_MASK_TURN установлен Бит0. Изготовитель станка Просьба следовать указаниям изготовителя станка. 84 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
