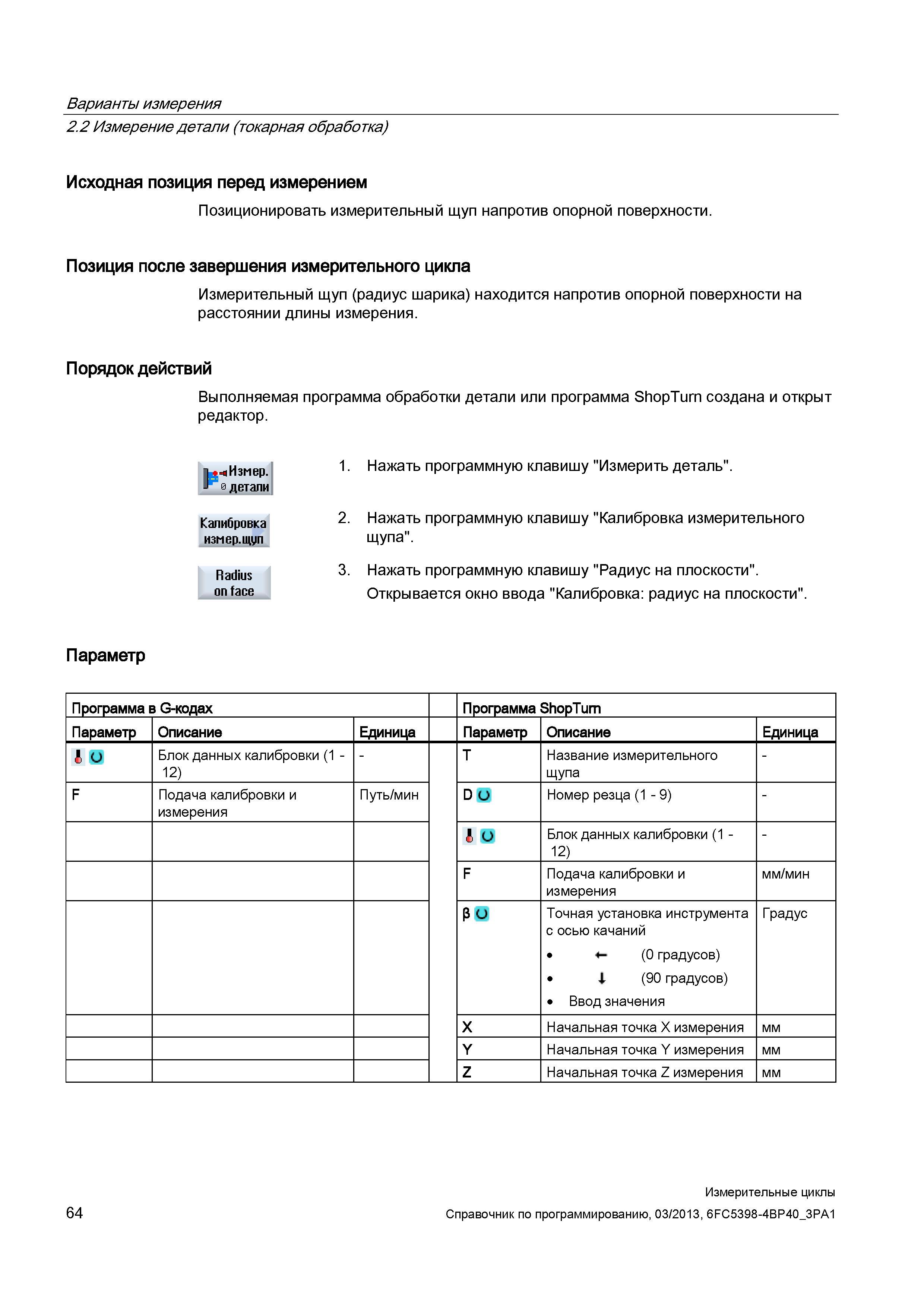

Варианты измерения 2.2 Измерение детали (токарная обработка) Исходная позиция перед измерением Позиционировать измерительный щуп напротив опорной поверхности. Позиция после завершения измерительного цикла Измерительный щуп (радиус шарика) находится напротив опорной поверхности на расстоянии длины измерения. Порядок действий Выполняемая программа обработки детали или программа ShopTurn создана и открыт Нажать программную клавишу "Измерить деталь". Нажать программную клавишу "Калибровка измерительного щупа". Нажать программную клавишу "Радиус на плоскости". Открывается окно ввода "Калибровка: радиус на плоскости". Параметр Программа в G-кодах Программа ShopTurn Параметр Описание Единица Параметр Описание Единица 1 О Блок данных калибровки (1 -12) - T Название измерительного щупа - F Подача калибровки и измерения Путь/мин D U Номер резца (1 - 9) - 1 О Блок данных калибровки (1 -12) - F Подача калибровки и измерения мм/мин ро Точная установка инструмента с осью качаний (0 градусов) 1 (90 градусов) Ввод значения Градус X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм редактор. fe-аИзмер. I 0 детали Калибровка измер.щуп Radios on face 64 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
