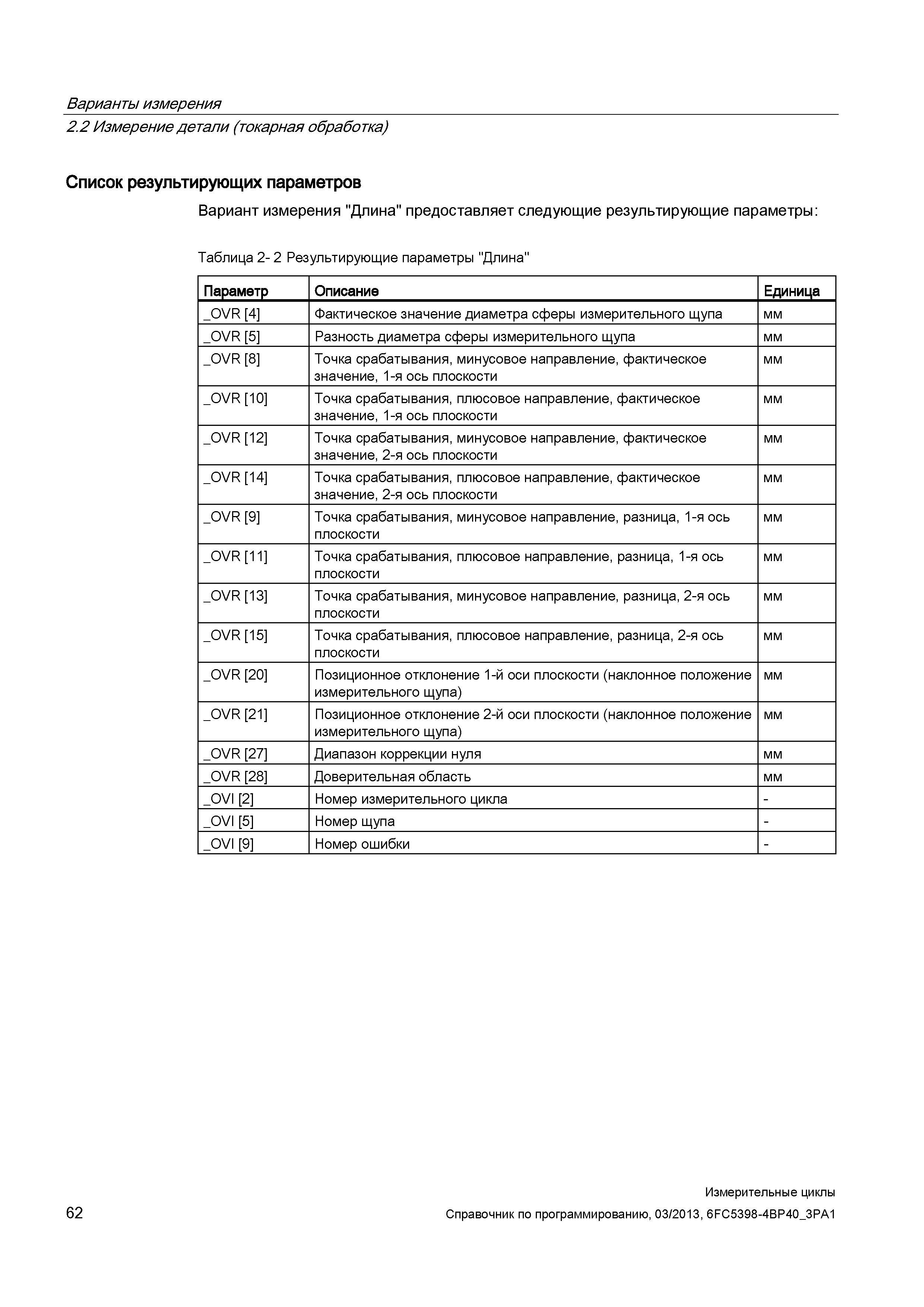

Варианты измерения 2.2 Измерение детали (токарная обработка) Список результирующих параметров Вариант измерения "Длина" предоставляет следующие результирующие параметры: Таблица 2- 2 Результирующие параметры "Длина" Параметр Описание Единица _OVR 4 Фактическое значение диаметра сферы измерительного щупа мм _OVR 5 Разность диаметра сферы измерительного щупа мм _OVR 8 Точка срабатывания, минусовое направление, фактическое значение, 1-я ось плоскости мм _OVR 10 Точка срабатывания, плюсовое направление, фактическое значение, 1-я ось плоскости мм _OVR 12 Точка срабатывания, минусовое направление, фактическое значение, 2-я ось плоскости мм _OVR 14 Точка срабатывания, плюсовое направление, фактическое значение, 2-я ось плоскости мм _OVR 9 Точка срабатывания, минусовое направление, разница, 1-я ось плоскости мм _OVR 11 Точка срабатывания, плюсовое направление, разница, 1-я ось плоскости мм _OVR 13 Точка срабатывания, минусовое направление, разница, 2-я ось плоскости мм _OVR 15 Точка срабатывания, плюсовое направление, разница, 2-я ось плоскости мм _OVR 20 Позиционное отклонение 1-й оси плоскости (наклонное положение измерительного щупа) мм _OVR 21 Позиционное отклонение 2-й оси плоскости (наклонное положение измерительного щупа) мм _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 62 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
