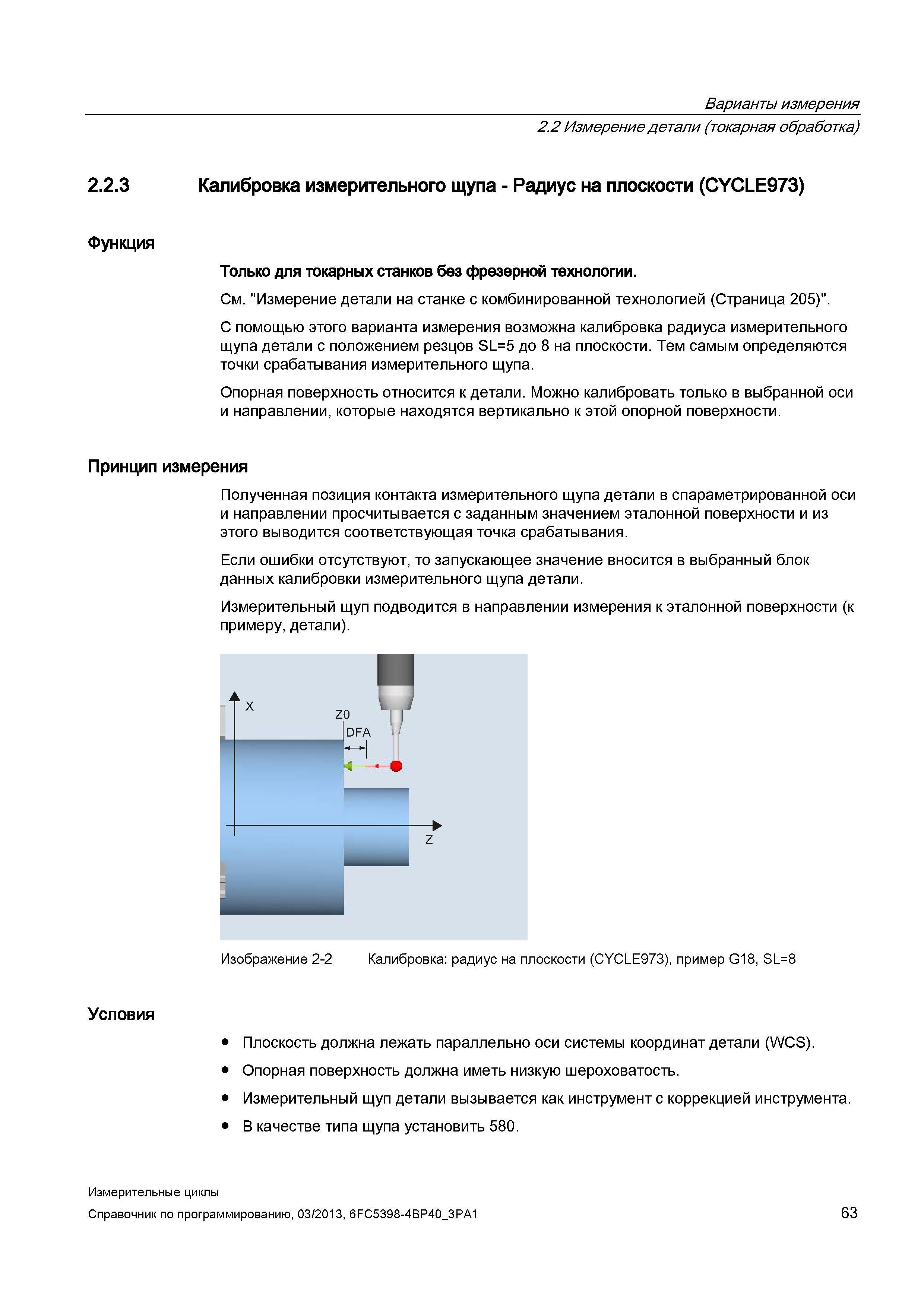

Варианты измерения 2.2 Измерение детали (токарная обработка) 2.2.3 Калибровка измерительного щупа - Радиус на плоскости (CYCLE973) Функция Только для токарных станков без фрезерной технологии. См. "Измерение детали на станке с комбинированной технологией (Страница 205)". С помощью этого варианта измерения возможна калибровка радиуса измерительного щупа детали с положением резцов SL=5 до 8 на плоскости. Тем самым определяются точки срабатывания измерительного щупа. Опорная поверхность относится к детали. Можно калибровать только в выбранной оси и направлении, которые находятся вертикально к этой опорной поверхности. Принцип измерения Полученная позиция контакта измерительного щупа детали в спараметрированной оси и направлении просчитывается с заданным значением эталонной поверхности и из этого выводится соответствующая точка срабатывания. Если ошибки отсутствуют, то запускающее значение вносится в выбранный блок данных калибровки измерительного щупа детали. Измерительный щуп подводится в направлении измерения к эталонной поверхности (к примеру, детали). Изображение 2-2 Калибровка: радиус на плоскости (CYCLE973), пример G18, SL=8 Условия Плоскость должна лежать параллельно оси системы координат детали (WСS). Опорная поверхность должна иметь низкую шероховатость. Измерительный щуп детали вызывается как инструмент с коррекцией инструмента. В качестве типа щупа установить 580. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 63
