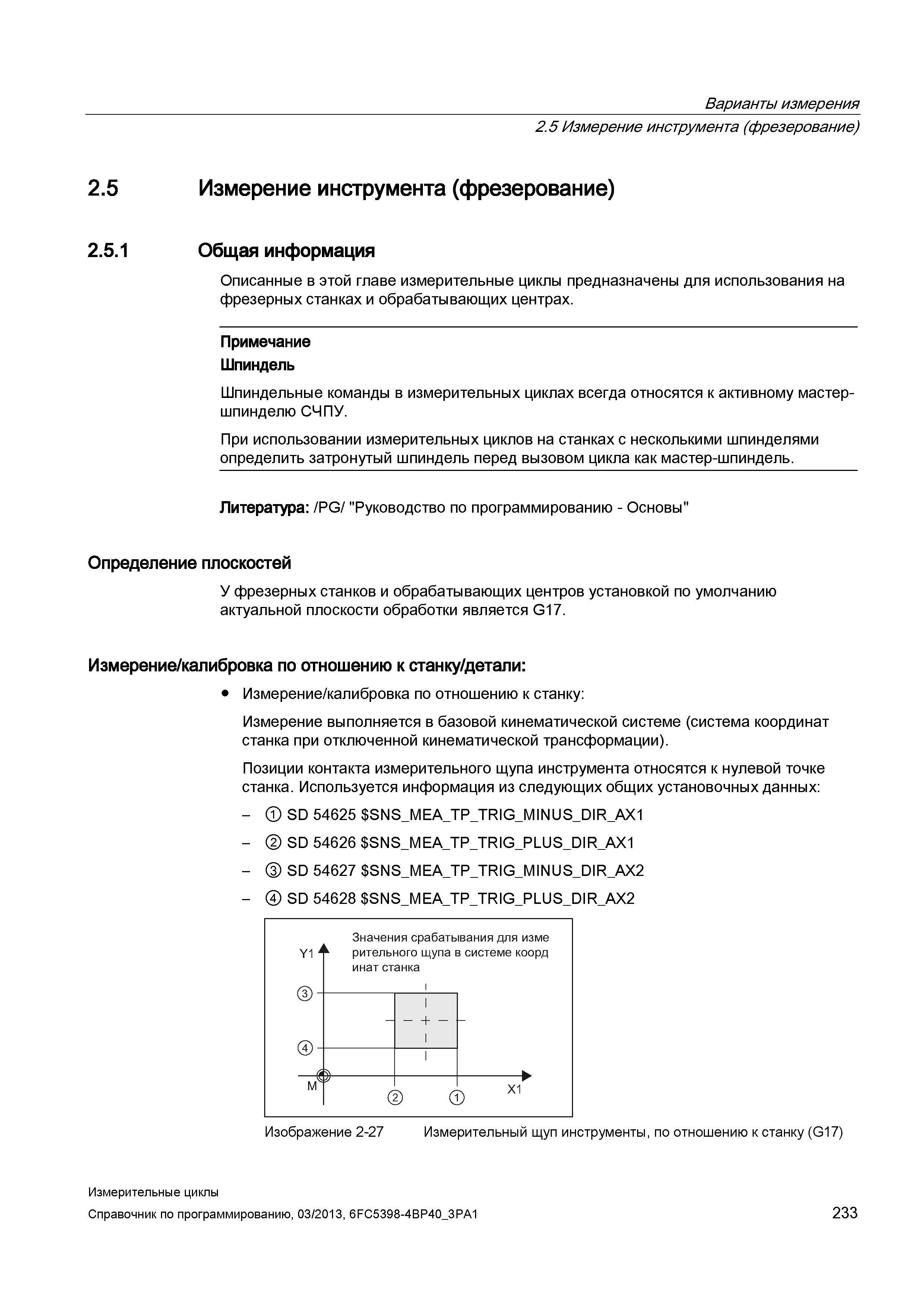

Варианты измерения 2.5 Измерение инструмента (фрезерование) 2.5 Измерение инструмента (фрезерование) 2.5.1 Общая информация Описанные в этой главе измерительные циклы предназначены для использования на фрезерных станках и обрабатывающих центрах. Примечание Шпиндель Шпиндельные команды в измерительных циклах всегда относятся к активному мастер-шпинделю СЧПУ. При использовании измерительных циклов на станках с несколькими шпинделями определить затронутый шпиндель перед вызовом цикла как мастер-шпиндель. Литература: /PG/ "Руководство по программированию - Основы" Определение плоскостей У фрезерных станков и обрабатывающих центров установкой по умолчанию актуальной плоскости обработки является G17. Измерение/калибровка по отношению к станку/детали: Измерение/калибровка по отношению к станку: Измерение выполняется в базовой кинематической системе (система координат станка при отключенной кинематической трансформации). Позиции контакта измерительного щупа инструмента относятся к нулевой точке станка. Используется информация из следующих общих установочных данных: - SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 - SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 - SD 54627 SNS_MEA_TP_TRIG_MINUS_DIR_AX2 - SD 54628 SNS_MEA_TP_TRIG_PLUS_DIR_AX2 Y1 А С3\ Значения срабатывания для изме рительного щупа в системе коорд инат станка i - I - + -I a I М У С 2 a ) Х1 Изображение 2-27 Измерительный щуп инструменты, по отношению к станку (G17) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 233
