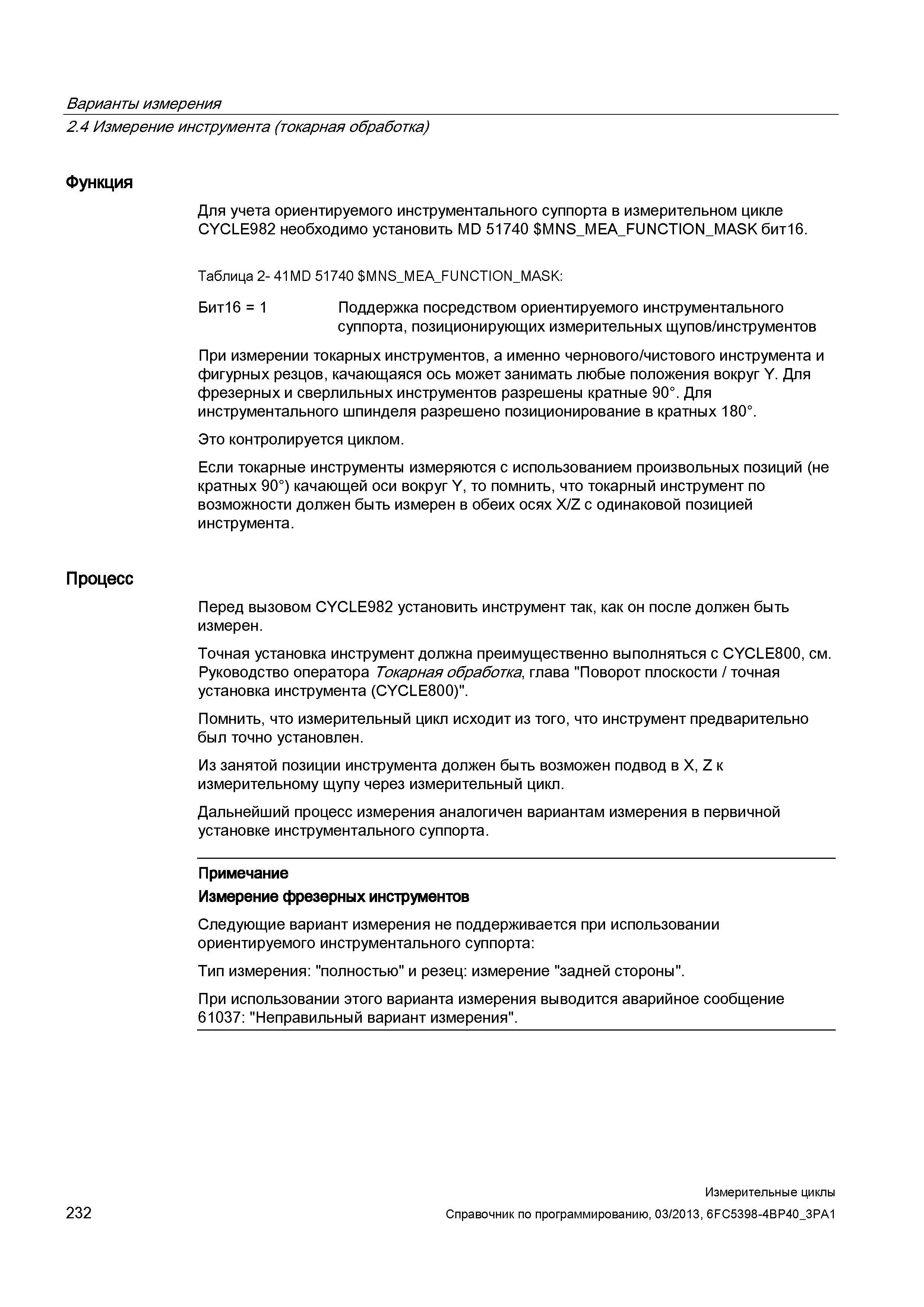

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Функция Для учета ориентируемого инструментального суппорта в измерительном цикле CYCLE982 необходимо установить MD 51740 MNS_MEA_FUNCTION_MASK бит16. Таблица 2- 41MD 51740 MNS_MEA_FUNCTION_MASK: Бит16 = 1 Поддержка посредством ориентируемого инструментального суппорта, позиционирующих измерительных щупов/инструментов При измерении токарных инструментов, а именно чернового/чистового инструмента и фигурных резцов, качающаяся ось может занимать любые положения вокруг Y. Для фрезерных и сверлильных инструментов разрешены кратные 90°. Для инструментального шпинделя разрешено позиционирование в кратных 180°. Это контролируется циклом. Если токарные инструменты измеряются с использованием произвольных позиций (не кратных 90°) качающей оси вокруг Y, то помнить, что токарный инструмент по возможности должен быть измерен в обеих осях X/Z с одинаковой позицией инструмента. Процесс Перед вызовом CYCLE982 установить инструмент так, как он после должен быть измерен. Точная установка инструмент должна преимущественно выполняться с CYCLE800, см. Руководство оператора Токарная обработка, глава "Поворот плоскости / точная установка инструмента (CYCLE800)". Помнить, что измерительный цикл исходит из того, что инструмент предварительно был точно установлен. Из занятой позиции инструмента должен быть возможен подвод в X, Z к измерительному щупу через измерительный цикл. Дальнейший процесс измерения аналогичен вариантам измерения в первичной установке инструментального суппорта. Примечание Измерение фрезерных инструментов Следующие вариант измерения не поддерживается при использовании ориентируемого инструментального суппорта: Тип измерения: "полностью" и резец: измерение "задней стороны". При использовании этого варианта измерения выводится аварийное сообщение 61037: "Неправильный вариант измерения". 232 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
