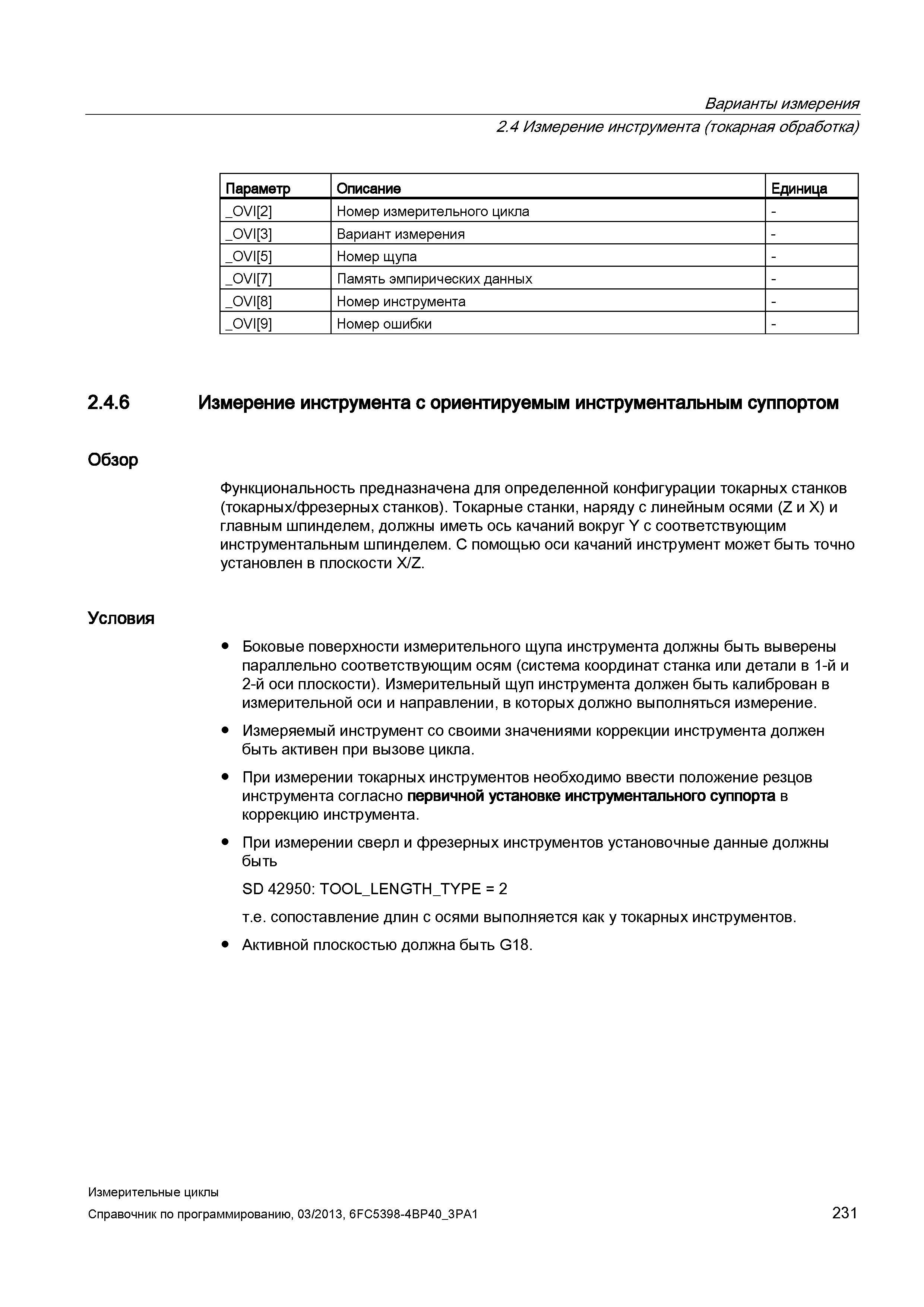

231 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.231

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 231 0231 Lab2u

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Параметр Описание Единица _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVI 5 Номер щупа - _OVI 7 Память эмпирических данных - _OVI 8 Номер инструмента - _OVI 9 Номер ошибки - 2.4.6 Измерение инструмента с ориентируемым инструментальным суппортом Обзор Функциональность предназначена для определенной конфигурации токарных станков (токарных/фрезерных станков). Токарные станки, наряду с линейным осями (Z и X) и главным шпинделем, должны иметь ось качаний вокруг Y с соответствующим инструментальным шпинделем. С помощью оси качаний инструмент может быть точно установлен в плоскости X/Z. Условия Боковые поверхности измерительного щупа инструмента должны быть выверены параллельно соответствующим осям (система координат станка или детали в 1-й и 2-й оси плоскости). Измерительный щуп инструмента должен быть калиброван в измерительной оси и направлении, в которых должно выполняться измерение. Измеряемый инструмент со своими значениями коррекции инструмента должен быть активен при вызове цикла. При измерении токарных инструментов необходимо ввести положение резцов инструмента согласно первичной установке инструментального суппорта в коррекцию инструмента. При измерении сверл и фрезерных инструментов установочные данные должны быть SD 42950: TOOL_LENGTH_TYPE = 2 т.е. сопоставление длин с осями выполняется как у токарных инструментов. Активной плоскостью должна быть G18. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 231
