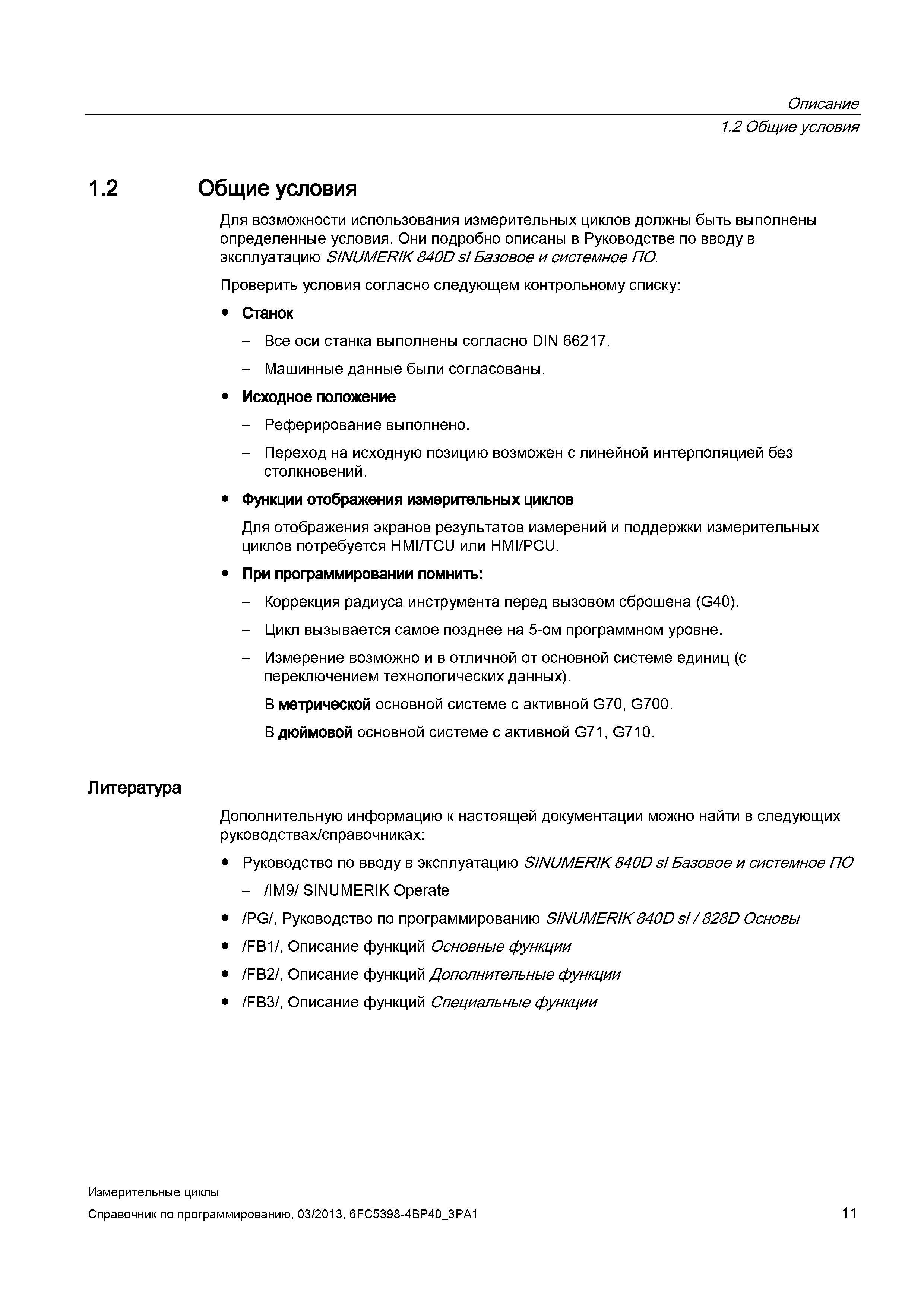

11 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.11

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 11 0011 Lab2u

Описание 1.2 Общие условия 1.2 Общие условия Для возможности использования измерительных циклов должны быть выполнены определенные условия. Они подробно описаны в Руководстве по вводу в эксплуатацию S/NUMER/K840D sl Базовое и системное ПО. Проверить условия согласно следующем контрольному списку: Станок - Все оси станка выполнены согласно DIN 66217. - Машинные данные были согласованы. Исходное положение - Реферирование выполнено. - Переход на исходную позицию возможен с линейной интерполяцией без столкновений. Функции отображения измерительных циклов Для отображения экранов результатов измерений и поддержки измерительных циклов потребуется HMI/TCU или HMI/PCU. При программировании помнить: - Коррекция радиуса инструмента перед вызовом сброшена (G40). - Цикл вызывается самое позднее на 5-ом программном уровне. - Измерение возможно и в отличной от основной системе единиц (с переключением технологических данных). В метрической основной системе с активной G70, G700. В дюймовой основной системе с активной G71, G710. Литература Дополнительную информацию к настоящей документации можно найти в следующих руководствах/справочниках: Руководство по вводу в эксплуатацию S/NUMER/K840D sl Базовое и системное ПО - /IM9/ SINUMERIK Operate /PG/, Руководство по программированию SINUMERIK840D sl/828D Основы /FB1/, Описание функций Основные функции /FB2/, Описание функций Дополнительные функции /FB3/, Описание функций Специальные функции Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 11
