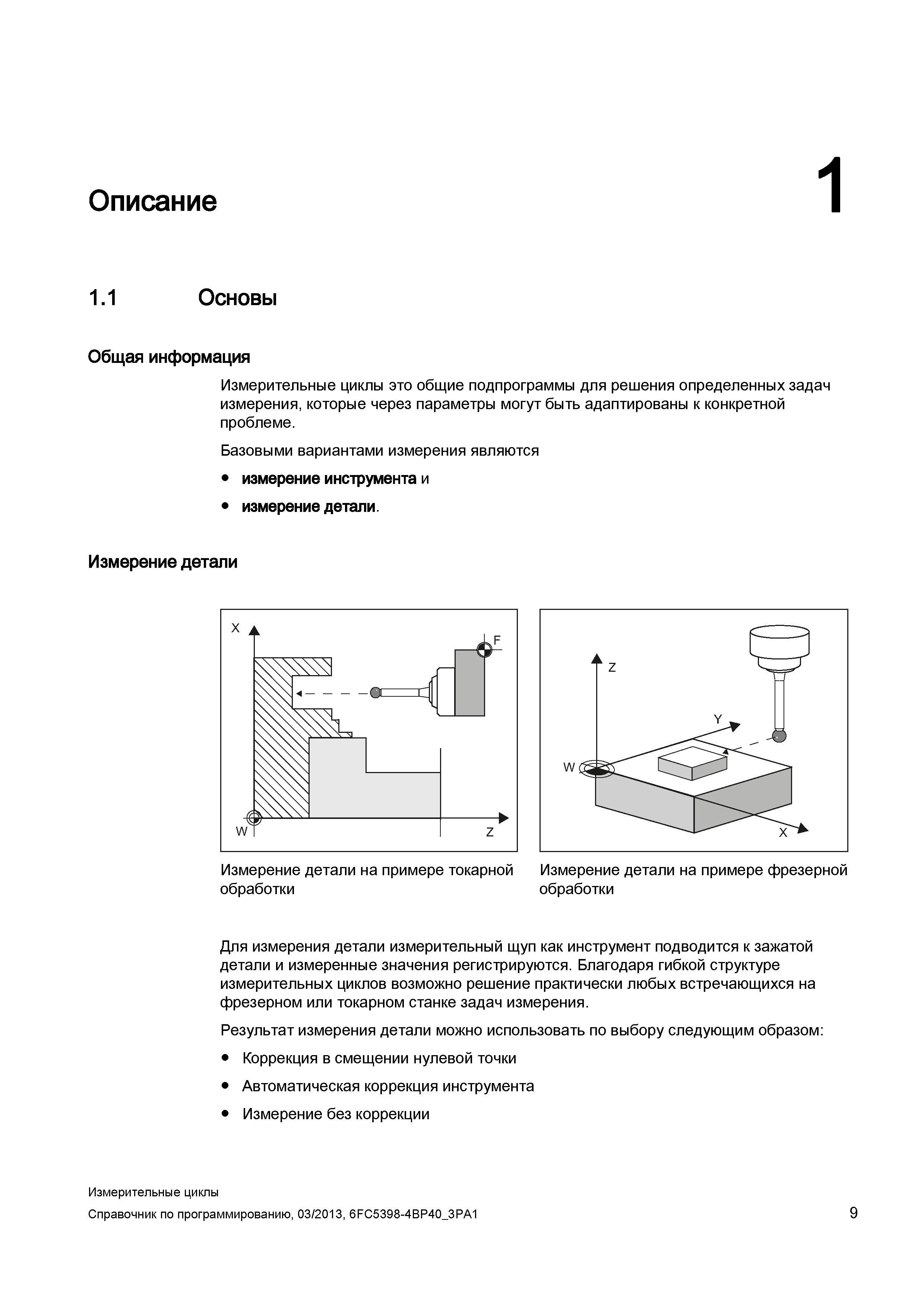

Описание i 1.1 Основы Общая информация Измерительные циклы это общие подпрограммы для решения определенных задач измерения, которые через параметры могут быть адаптированы к конкретной проблеме. Базовыми вариантами измерения являются измерение инструмента и измерение детали. Измерение детали Измерение детали на примере токарной Измерение детали на примере фрезерной обработки обработки Для измерения детали измерительный щуп как инструмент подводится к зажатой детали и измеренные значения регистрируются. Благодаря гибкой структуре измерительных циклов возможно решение практически любых встречающихся на фрезерном или токарном станке задач измерения. Результат измерения детали можно использовать по выбору следующим образом: Коррекция в смещении нулевой точки Автоматическая коррекция инструмента Измерение без коррекции Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 9
