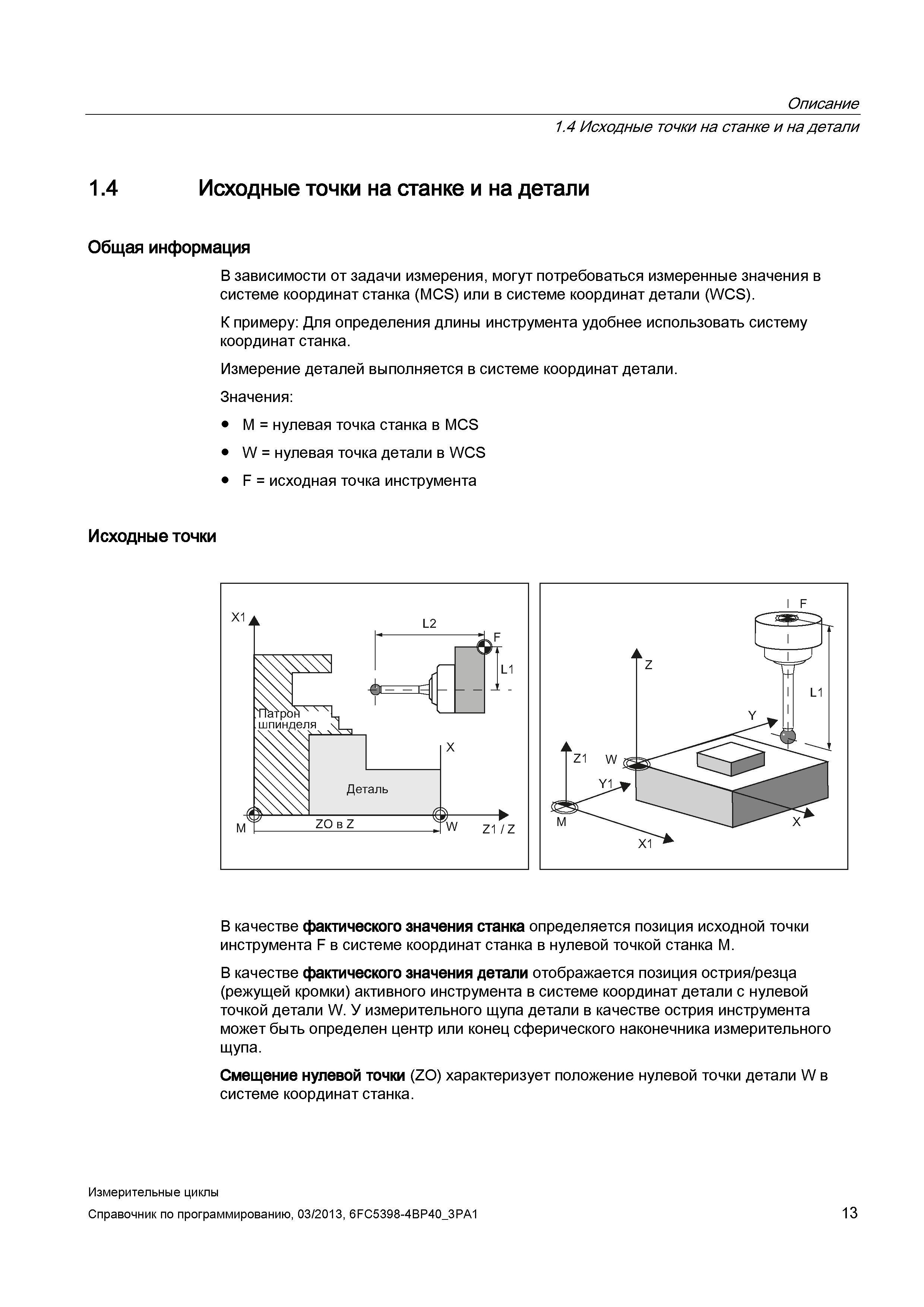

Описание 1.4 Исходные точки на станке и на детали 1.4 Исходные точки на станке и на детали Общая информация В зависимости от задачи измерения, могут потребоваться измеренные значения в системе координат станка (MCS) или в системе координат детали (WCS). К примеру: Для определения длины инструмента удобнее использовать систему координат станка. Измерение деталей выполняется в системе координат детали. Значения: M = нулевая точка станка в MCS W = нулевая точка детали в WCS F = исходная точка инструмента В качестве фактического значения станка определяется позиция исходной точки инструмента F в системе координат станка в нулевой точкой станка M. В качестве фактического значения детали отображается позиция острия/резца (режущей кромки) активного инструмента в системе координат детали с нулевой точкой детали W. У измерительного щупа детали в качестве острия инструмента может быть определен центр или конец сферического наконечника измерительного щупа. Смещение нулевой точки (ZO) характеризует положение нулевой точки детали W в системе координат станка. Исходные точки Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 13
