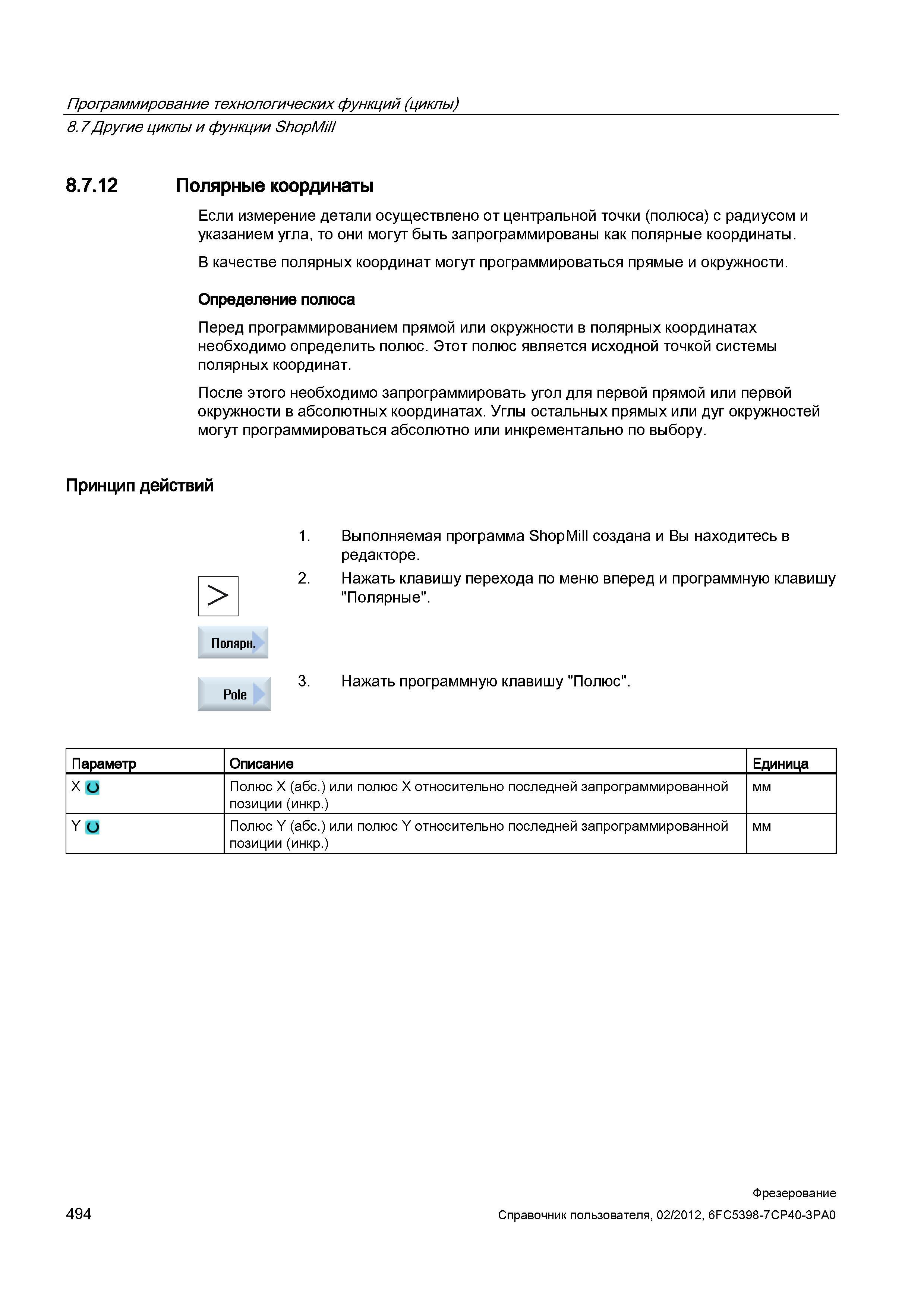

Полярные координаты Если измерение детали осуществлено от центральной точки (полюса) с радиусом и указанием угла, то они могут быть запрограммированы как полярные координаты. В качестве полярных координат могут программироваться прямые и окружности. Определение полюса Перед программированием прямой или окружности в полярных координатах необходимо определить полюс. Этот полюс является исходной точкой системы полярных координат. После этого необходимо запрограммировать угол для первой прямой или первой окружности в абсолютных координатах. Углы остальных прямых или дуг окружностей могут программироваться абсолютно или инкрементально по выбору. Принцип действий Выполняемая программа ShopMill создана и Вы находитесь в редакторе. Нажать клавишу перехода по меню вперед и программную клавишу "Полярные". Нажать программную клавишу "Полюс". Параметр Описание Единица X о Полюс X (абс.) или полюс X относительно последней запрограммированной позиции (инкр.) мм Y О Полюс Y (абс.) или полюс Y относительно последней запрограммированной позиции (инкр.) мм > 1. 2. Полярн. 494 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7.12
