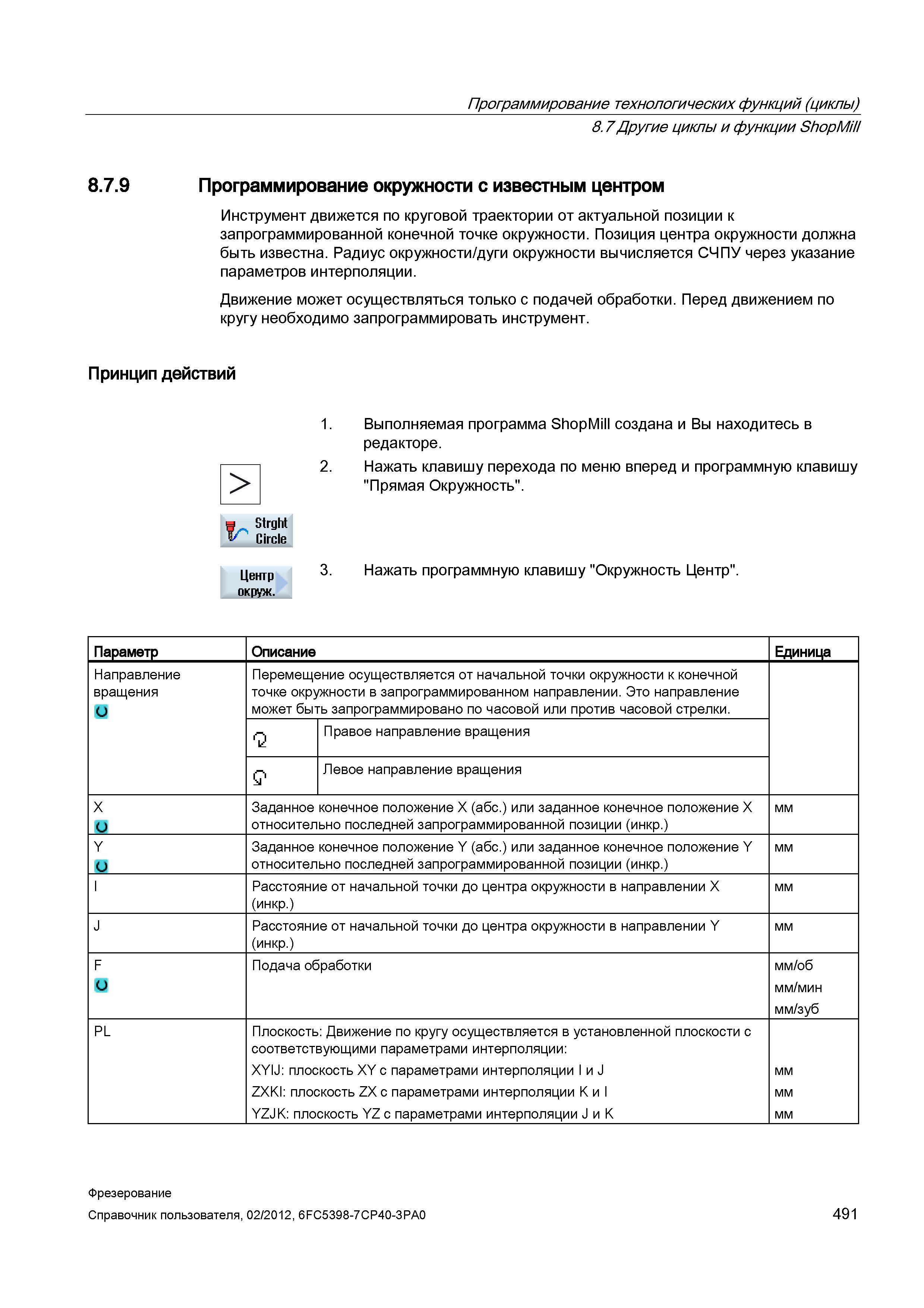

Программирование окружности с известным центром Инструмент движется по круговой траектории от актуальной позиции к запрограммированной конеч

Программирование окружности с известным центром Инструмент движется по круговой траектории от актуальной позиции к запрограммированной конечной точке окружности. Позиция центра окружности должна быть известна. Радиус окружности/дуги окружности вычисляется СЧПУ через указание параметров интерполяции. Движение может осуществляться только с подачей обработки. Перед движением по кругу необходимо запрограммировать инструмент. Принцип действий Выполняемая программа ShopMill создана и Вы находитесь в редакторе. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Нажать программную клавишу "Окружность Центр". окруж. Параметр Описание Единица Направление вращения и Перемещение осуществляется от начальной точки окружности к конечной точке окружности в запрограммированном направлении. Это направление может быть запрограммировано по часовой или против часовой стрелки. 9 Правое направление вращения Левое направление вращения X и Заданное конечное положение X (абс.) или заданное конечное положение X относительно последней запрограммированной позиции (инкр.) мм Y и Заданное конечное положение Y (абс.) или заданное конечное положение Y относительно последней запрограммированной позиции (инкр.) мм I Расстояние от начальной точки до центра окружности в направлении X (инкр.) мм J Расстояние от начальной точки до центра окружности в направлении Y (инкр.) мм F Подача обработки мм/об мм/мин мм/зуб PL Плоскость: Движение по кругу осуществляется в установленной плоскости с соответствующими параметрами интерполяции: XYIJ: плоскость XY с параметрами интерполяции I и J ZXKI: плоскость ZX с параметрами интерполяции K и I YZJK: плоскость YZ с параметрами интерполяции J и K мм Центр 1. 2. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 491 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7.9
