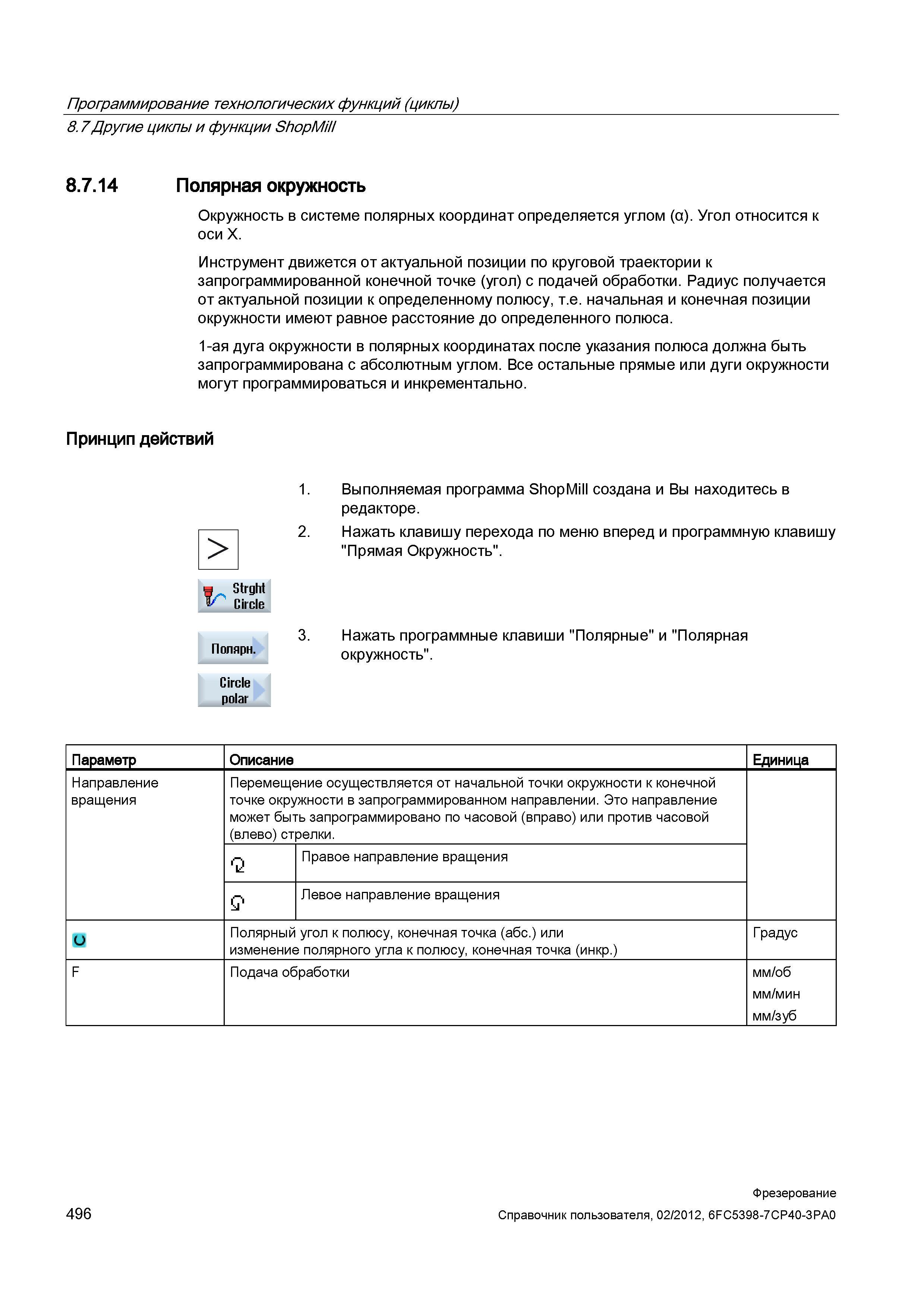

Окружность в системе полярных координат определяется углом (а). Угол относится к оси X. Инструмент движется от актуальной позиции по круговой траектории к запрограммированной конечной точке (угол) с подачей обработки. Радиус получается от актуальной позиции к определенному полюсу, т.е. начальная и конечная позиции окружности имеют равное расстояние до определенного полюса. 1-ая дуга окружности в полярных координатах после указания полюса должна быть запрограммирована с абсолютным углом. Все остальные прямые или дуги окружности могут программироваться и инкрементально. Принцип действий > 1. Выполняемая программа ShopMill создана и Вы находитесь в редакторе. 2. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Попярн. Circle polar Нажать программные клавиши "Полярные" и "Полярная окружность". Параметр Описание Единица Направление вращения Перемещение осуществляется от начальной точки окружности к конечной точке окружности в запрограммированном направлении. Это направление может быть запрограммировано по часовой (вправо) или против часовой (влево) стрелки. Правое направление вращения Q Левое направление вращения Полярный угол к полюсу, конечная точка (абс.) или изменение полярного угла к полюсу, конечная точка (инкр.) Градус F Подача обработки мм/об мм/мин мм/зуб 496 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill 8.7.14 Полярная окружность
