Подвод к конечной точки окружности к примеру как частичный оборот 4 Исполнение пунктов 2 и 3 на глубину подачи Из количества полных кругов п

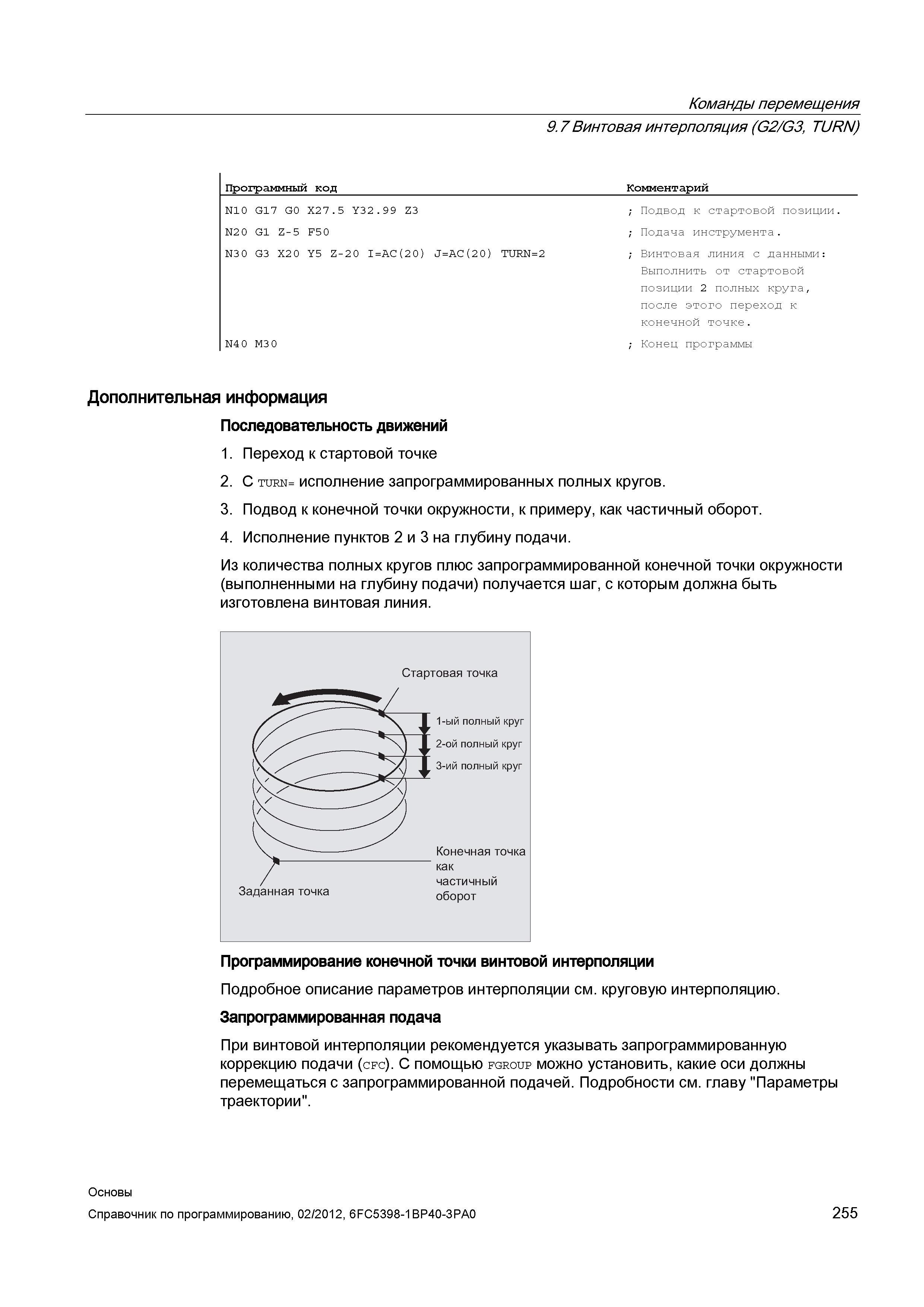

Подвод к конечной точки окружности к примеру как частичный оборот. 4. Исполнение пунктов 2 и 3 на глубину подачи. Из количества полных кругов плюс запрограммированной конечной точки окружности (выполненными на глубину подачи) получается шаг с которым должна быть изготовлена винтовая линия. Стартовая точка Программирование конечной точки винтовой интерполяции Подробное описание параметров интерполяции см. круговую интерполяцию. Запрограммированная подача При винтовой интерполяции рекомендуется указывать запрограммированную коррекцию подачи (cfc). С помощью fgroup можно установить какие оси должны перемещаться с запрограммированной подачей. Подробности см. главу "Параметры траектории". Основы 255 Команды перемещения 9.7 Винтовая интерполяция (G2 G3 TURN) Программный код Комментарий N10 G17 G0 X27.5 Y32.99 Z3 Подвод к стартовой позиции. N20 G1 Z-5 F5 0 Подача инструмента. N30 G3 X2 0 Y5 Z-20 IAC(20) JAC(20) TURN2 Винтовая линия с данными Выполнить от стартовой позиции 2 полных круга после этого переход к конечной точке. N4 0 M3 0 Конец программы Дополнительная информация Последовательность движений 1. Переход к стартовой точке 2. С turn исполнение запрограммированных полных кругов. 3.
