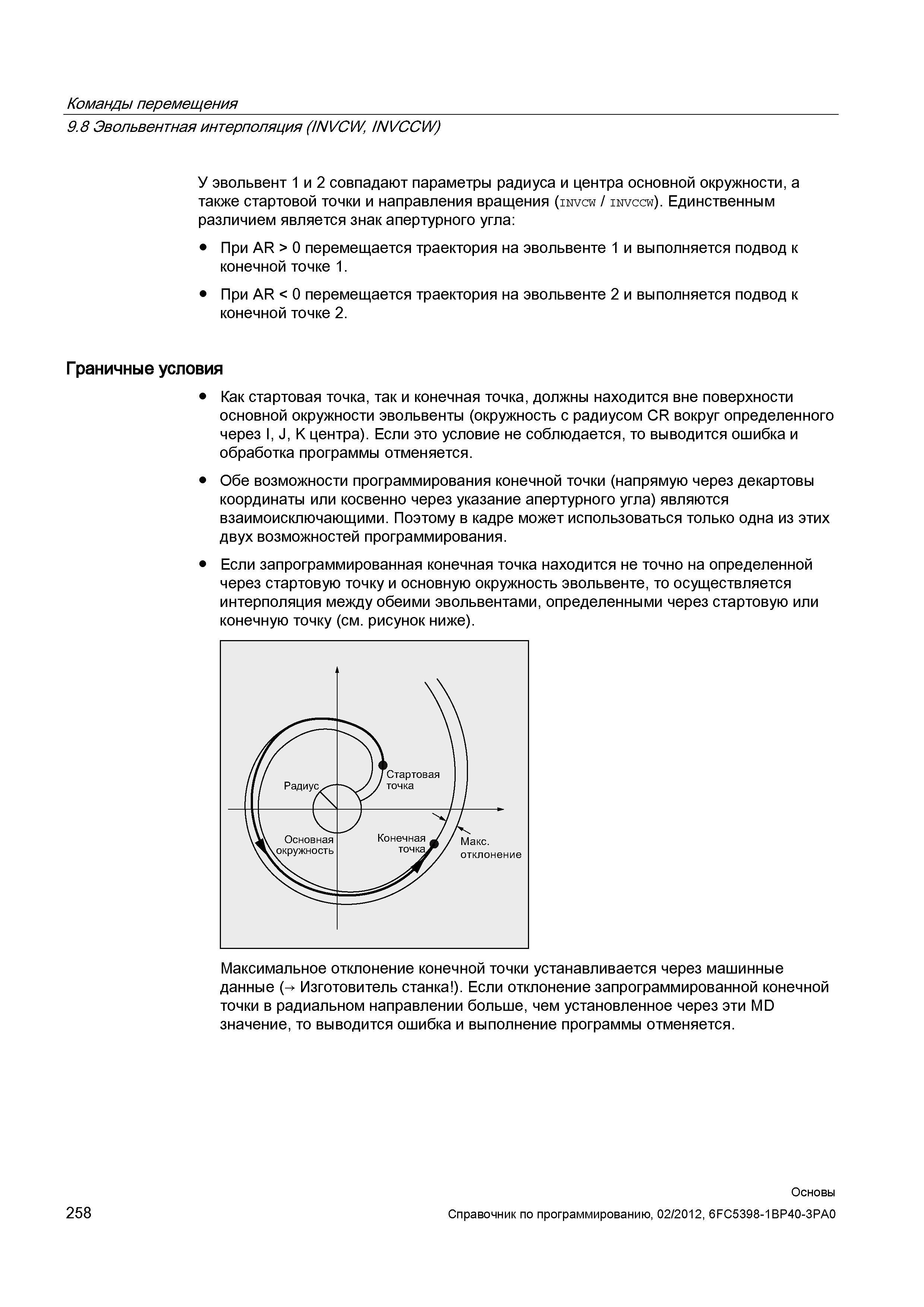

Обе возможности программирования конечной точки (напрямую через декартовы координаты или косвенно через указание апертурного угла) являются взаимоисключающими. Поэтому в кадре может использоваться только одна из этих двух возможностей программирования. Если запрограммированная конечная точка находится не точно на определенной через стартовую точку и основную окружность эвольвенте то осуществляется интерполяция между обеими эвольвентами определенными через стартовую или конечную точку (см. рисунок ниже). Максимальное отклонение конечной точки устанавливается через машинные данные ( Изготовитель станка ). Если отклонение запрограммированной конечной точки в радиальном направлении больше чем установленное через эти MD значение то выводится ошибка и выполнение программы отменяется. 258 Основы Команды перемещения 9.8 Эвольвентная интерполяция (INVCW INVCCW) У эвольвент 1 и 2 совпадают параметры радиуса и центра основной окружности а также стартовой точки и направления вращения (invcw invccw). Единственным различием является знак апертурного угла При AR 0 перемещается траектория на эвольвенте 1 и выполняется подвод к конечной точке 1. При AR 0 перемещается траектория на эвольвенте 2 и выполняется подвод к конечной точке 2. Граничные условия Как стартовая точка так и конечная точка должны находится вне поверхности основной окружности эвольвенты (окружность с радиусом CR вокруг определенного через I J K центра). Если это условие не соблюдается то выводится ошибка и обработка программы отменяется.
