SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

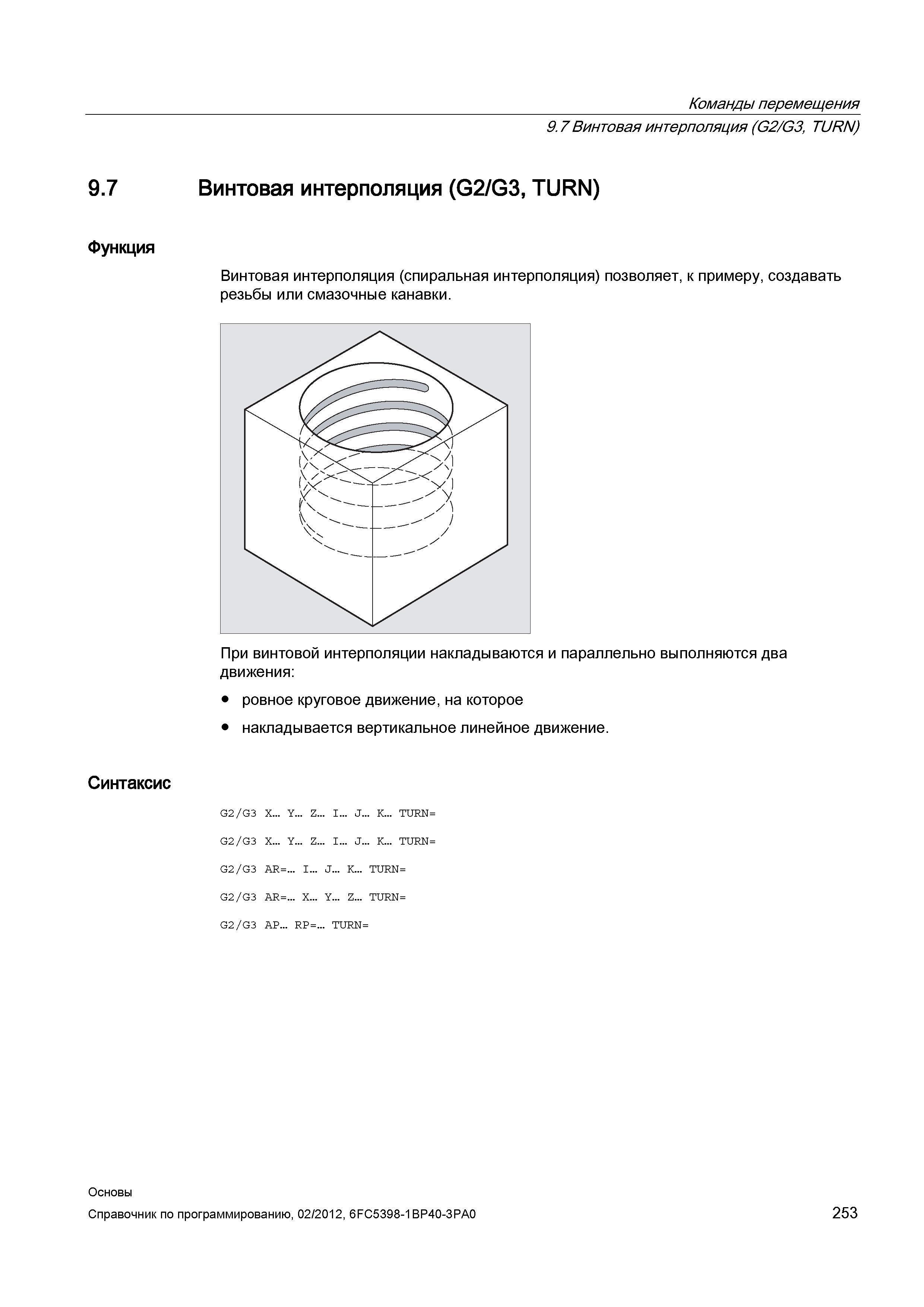

253 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.253
253 Винтовая интерполяция (спиральная интерполяция) позволяет к примеру создавать резьбы или смазочные канавки При винтовой интерполяции наклады Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 253

Винтовая интерполяция (спиральная интерполяция) позволяет к примеру создавать резьбы или смазочные канавки При винтовой интерполяции наклады

Винтовая интерполяция (спиральная интерполяция) позволяет к примеру создавать резьбы или смазочные канавки. При винтовой интерполяции накладываются и параллельно выполняются два движения ровное круговое движение на которое накладывается вертикальное линейное движение. Синтаксис G2 G3 X. Y... Z... I. J... K. TURN G2 G3 X. Y... Z... I. J... K... TURN G2 G3 AR... I. J. K... TURN G2 G3 AR... X. Y... Z... TURN G2 G3 AP. RP... TURN Основы 253 Команды перемещения 9.7 Винтовая интерполяция (G2 G3 TURN) 9.7 Винтовая интерполяция (G2 G3 TURN) Функция

См.также / See also :

Резцы по металлу Особенности / Metal lathe tools Features
Сверла Конструкция / Parts of a drill

Концевые фрезы по металлу Конструкция / Parts of an end mill
Сборные фрезы с СМП / Parts of a milling cutter

Метчики Конструкция / Thread taps for metal
Метчик для накатки резьбы / Cold forming roll taps

Плашки по металлу / Thread dies
Развертки по металлу и развертывание отверстий / Reaming and reamer cutting tool



Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

250 Окружность с тангенциальным переходом Конечная точка в декартовых координатах Примечание ст действует модально Как правило окружность однозн Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 250250 251 Круговая интерполяция Программный код Комментарий Программирование окружности с тангенциальным переходом N4O X6O Y-5 N5O G1 X7O N6O GO G4O X Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 251251 252 У сплайнов тангенциальное направление определяется через прямую через последние две точки Это направление у сплайнов A и C при активной ENAT Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 252252 254 Винтовая интерполяция (G2 G3 TURN) Значение G2 Движение по круговой траектории по часовой стрелке G3 Движение по круговой траектории против Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 254254 255 Подвод к конечной точки окружности к примеру как частичный оборот 4 Исполнение пунктов 2 и 3 на глубину подачи Из количества полных кругов п Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 255255 256 Команды перемещения на станках с ЧПУ Эвольвентная интерполяция (INVCW INVCCW) позволяет создавать траектории вдоль эвольвенты Она выполняетс Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 256256 Команды перемещения на станках с ЧПУ Эвольвентная интерполяция (INVCW INVCCW) позволяет создавать траектории вдоль эвольвенты Она выполняетс
