Открывается окно Точная установка плоскости Выбрать только измерение , если необходимо только показать измеренные значения Выбрать желаемое

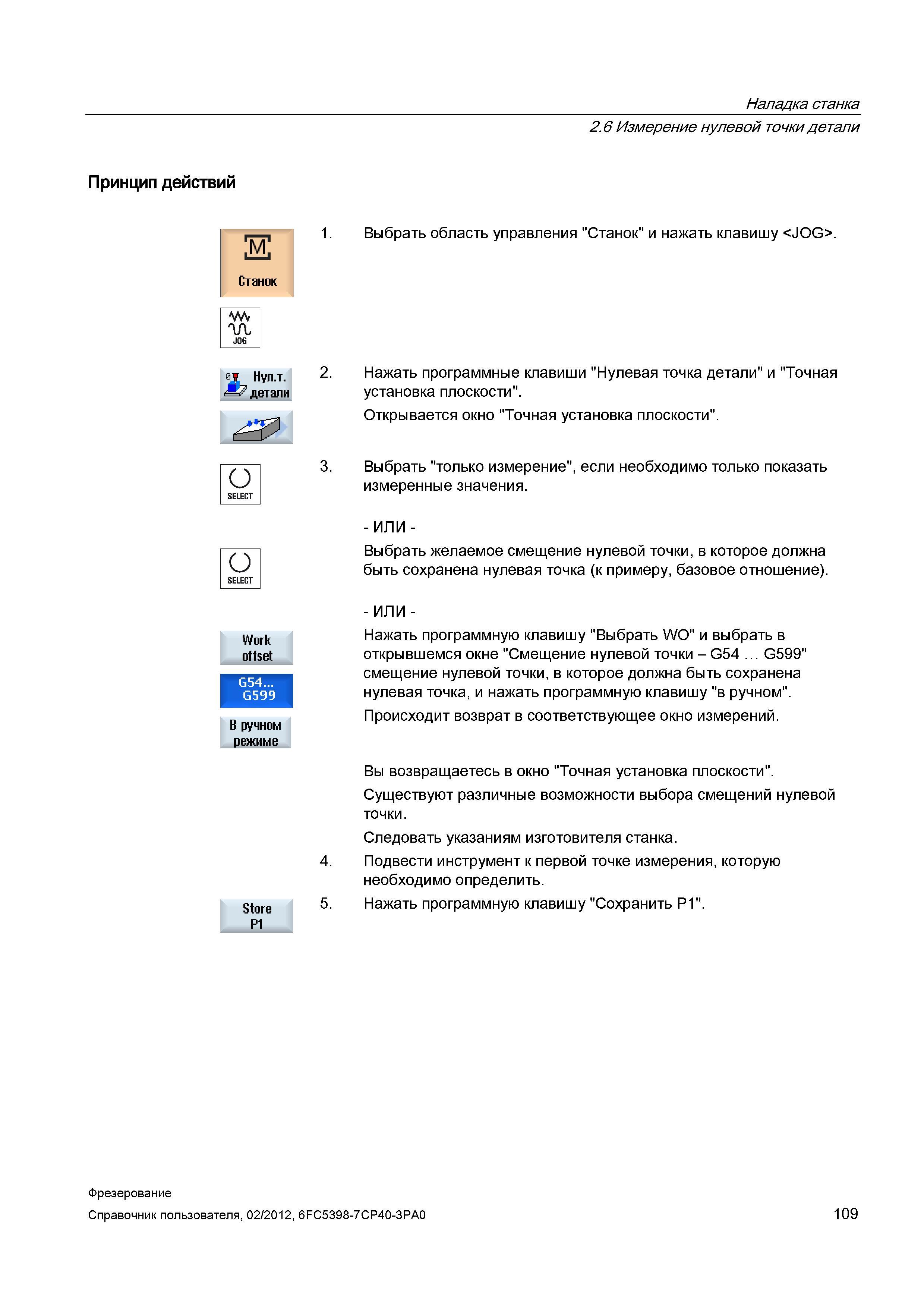

Открывается окно "Точная установка плоскости". Выбрать "только измерение", если необходимо только показать измеренные значения. Выбрать желаемое смещение нулевой точки, в которое должна быть сохранена нулевая точка (к примеру, базовое отношение). Нажать программную клавишу "Выбрать WO" и выбрать в открывшемся окне "Смещение нулевой точки - G54 G599" смещение нулевой точки, в которое должна быть сохранена нулевая точка, и нажать программную клавишу "в ручном". Происходит возврат в соответствующее окно измерений. Вы возвращаетесь в окно "Точная установка плоскости". Существуют различные возможности выбора смещений нулевой точки. Следовать указаниям изготовителя станка. Подвести инструмент к первой точке измерения, которую необходимо определить. Нажать программную клавишу "Сохранить P1". Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 109 Наладка станка Принцип действий 2.6 Измерение нулевой точки детали К Станок Выбрать область управления "Станок" и нажать клавишу . О о Work offset В ручном режиме Store Р1 4. 5. Нажать программные клавиши "Нулевая точка детали" и "Точная установка плоскости".
