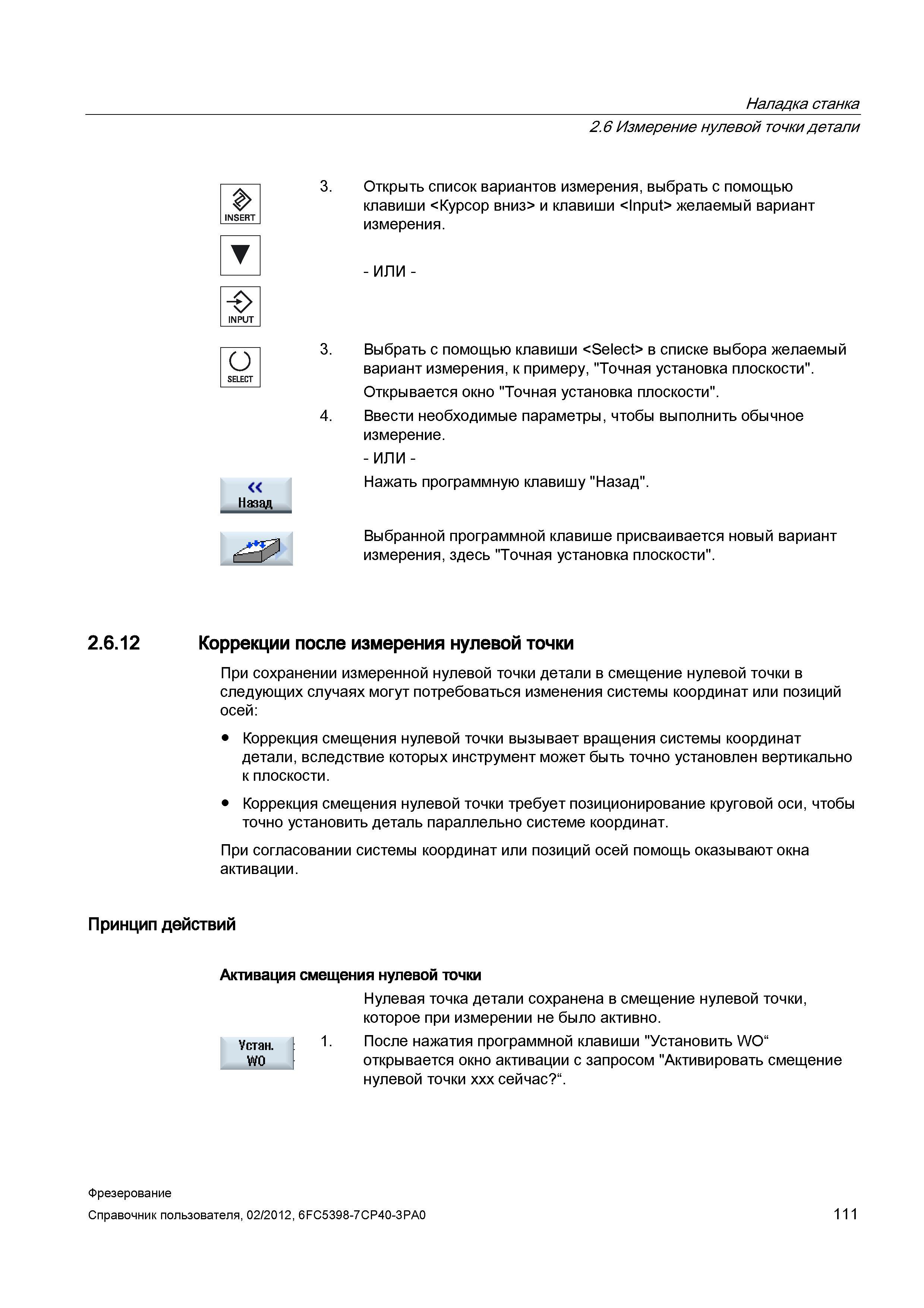

111 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.111 |
|||||
Коррекции после измерения нулевой точки При сохранении измеренной нулевой точки детали в смещение нулевой точки в следующих случаях могут поКоррекции после измерения нулевой точки При сохранении измеренной нулевой точки детали в смещение нулевой точки в следующих случаях могут потребоваться изменения системы координат или позиций осей: Коррекция смещения нулевой точки вызывает вращения системы координат детали, вследствие которых инструмент может быть точно установлен вертикально к плоскости. Коррекция смещения нулевой точки требует позиционирование круговой оси, чтобы точно установить деталь параллельно системе координат. При согласовании системы координат или позиций осей помощь оказывают окна активации. Принцип действий Активация смещения нулевой точки Нулевая точка детали сохранена в смещение нулевой точки, которое при измерении не было активно. 1. После нажатия программной клавиши "Установить WO“ открывается окно активации с запросом "Активировать смещение нулевой точки xxx сейчас “. Устан. W0 INSERT о Назад 4 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 111 Наладка станка 2.6 Измерение нулевой точки детали Открыть список вариантов измерения, выбрать с помощью клавиши <Курсор вниз> и клавиши желаемый вариант измерения. Выбрать с помощью клавиши |
|||||
