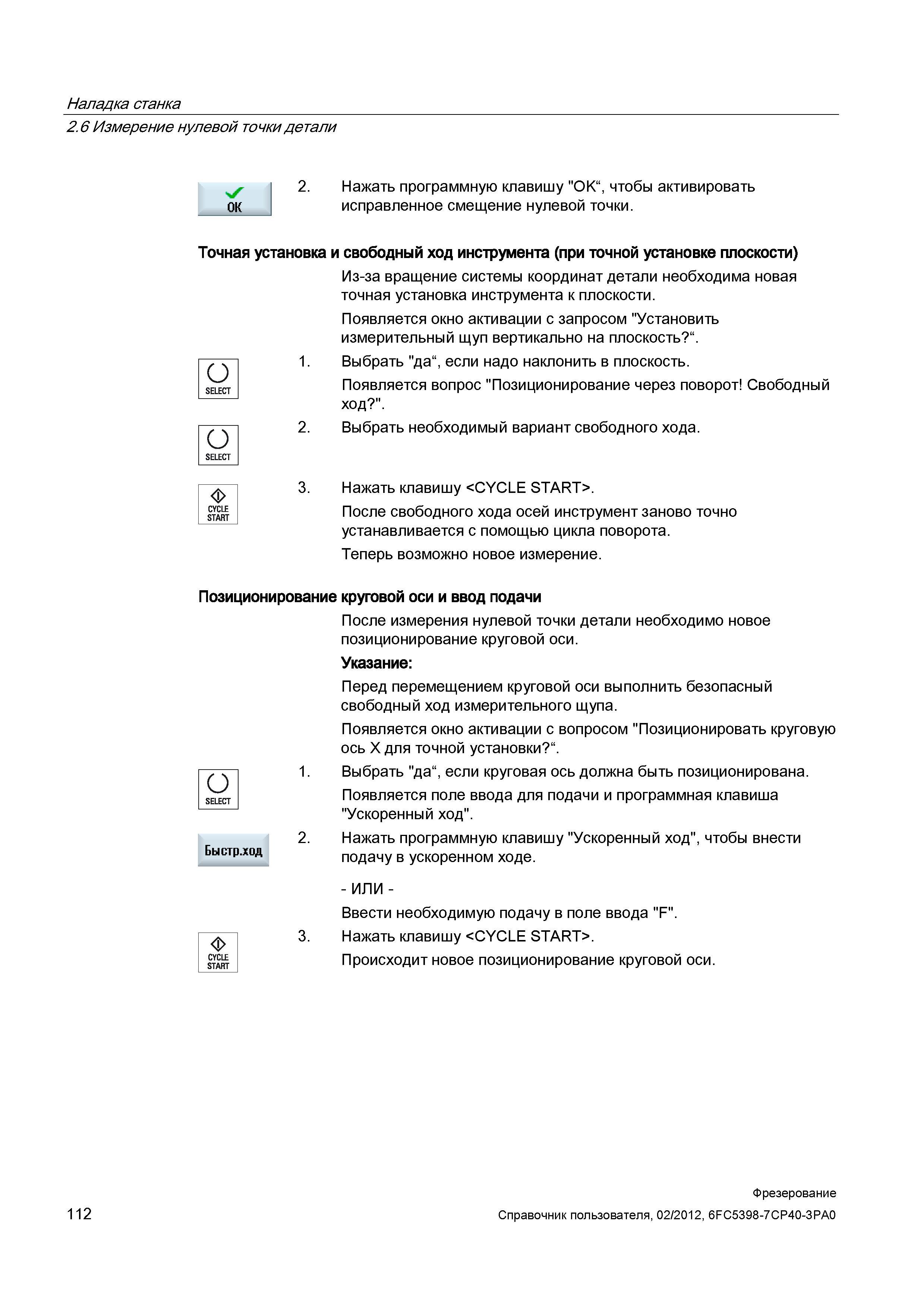

Нажать программную клавишу OK“, чтобы активировать исправленное смещение нулевой точки Точная установка и свободный ход инструмента (при точ

Нажать программную клавишу "OK“, чтобы активировать исправленное смещение нулевой точки. Точная установка и свободный ход инструмента (при точной установке плоскости) Из-за вращение системы координат детали необходима новая точная установка инструмента к плоскости. Появляется окно активации с запросом "Установить измерительный щуп вертикально на плоскость “. Выбрать "да“, если надо наклонить в плоскость. Появляется вопрос "Позиционирование через поворот Свободный ход ". Выбрать необходимый вариант свободного хода. О о CYCLE START 1. 2. 3. Нажать клавишу . После свободного хода осей инструмент заново точно устанавливается с помощью цикла поворота. Теперь возможно новое измерение. Позиционирование круговой оси и ввод подачи После измерения нулевой точки детали необходимо новое позиционирование круговой оси. Указание: Перед перемещением круговой оси выполнить безопасный свободный ход измерительного щупа. Появляется окно активации с вопросом "Позиционировать круговую ось Х для точной установки “. 1. Выбрать "да“, если круговая ось должна быть позиционирована. Появляется поле ввода для подачи и программная клавиша "Ускоренный ход". 2. Нажать программную клавишу "Ускоренный ход", чтобы внести подачу в ускоренном ходе. О Бы стр.ход CYCLE START 3. Ввести необходимую подачу в поле ввода "F". Нажать клавишу . Происходит новое позиционирование круговой оси. 112 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали 2.
