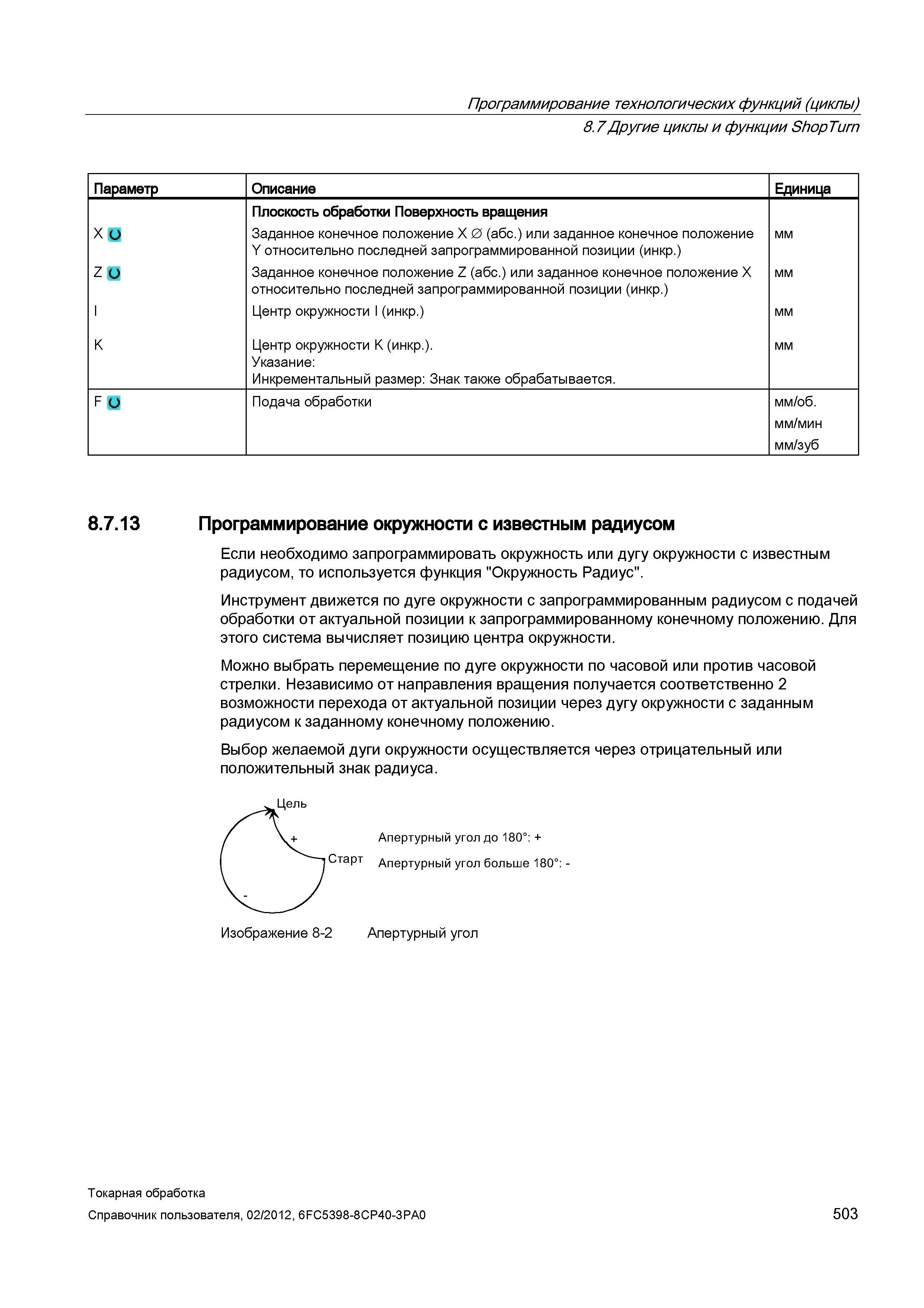

Заданное конечное положение Z (абс.) или заданное конечное положение X относительно последней запрограммированной позиции (инкр.) мм I Центр окружности I (инкр.) мм K Центр окружности K (инкр.). Указание: Инкрементальный размер: Знак также обрабатывается. мм F О Подача обработки мм/об. мм/мин мм/зуб 8.7.13 Программирование окружности с известным радиусом Если необходимо запрограммировать окружность или дугу окружности с известным радиусом, то используется функция "Окружность Радиус". Инструмент движется по дуге окружности с запрограммированным радиусом с подачей обработки от актуальной позиции к запрограммированному конечному положению. Для этого система вычисляет позицию центра окружности. Можно выбрать перемещение по дуге окружности по часовой или против часовой стрелки. Независимо от направления вращения получается соответственно 2 возможности перехода от актуальной позиции через дугу окружности с заданным радиусом к заданному конечному положению. Выбор желаемой дуги окружности осуществляется через отрицательный или положительный знак радиуса. Апертурный угол до 180°: + Старт Апертурный угол больше 180°: - Изображение 8-2 Апертурный угол Токарная обработка Справочник пользователя, 503 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopTurn Параметр Описание Единица Плоскость обработки Поверхность вращения х о Заданное конечное положение X 0 (абс.) или заданное конечное положение Y относительно последней запрограммированной позиции (инкр.) мм Z о
