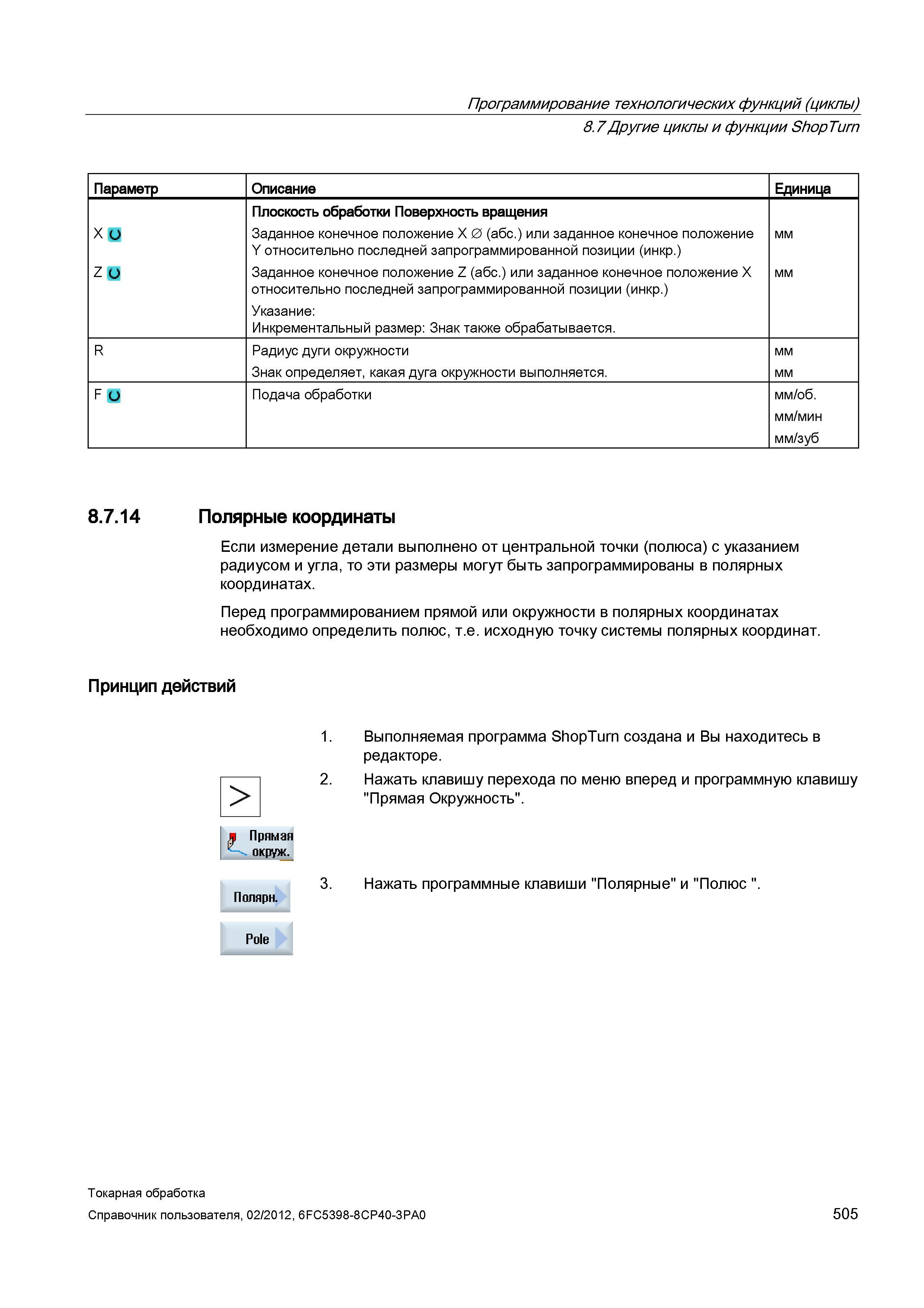

Указание: Инкрементальный размер: Знак также обрабатывается. мм R Радиус дуги окружности Знак определяет, какая дуга окружности выполняется. мм F О Подача обработки мм/об. мм/мин мм/зуб 8.7.14 Полярные координаты Если измерение детали выполнено от центральной точки (полюса) с указанием радиусом и угла, то эти размеры могут быть запрограммированы в полярных координатах. Перед программированием прямой или окружности в полярных координатах необходимо определить полюс, т.е. исходную точку системы полярных координат. Принцип действий > Прямая окруж. Выполняемая программа ShopTurn создана и Вы находитесь в редакторе. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Полярн. Нажать программные клавиши "Полярные" и "Полюс ". 1 Токарная обработка Справочник пользователя, 505 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopTurn Параметр Описание Единица Плоскость обработки Поверхность вращения х о Заданное конечное положение X 0 (абс.) или заданное конечное положение Y относительно последней запрограммированной позиции (инкр.) мм Z о Заданное конечное положение Z (абс.) или заданное конечное положение X относительно последней запрограммированной позиции (инкр.)
