Если необходимо запрограммировать окружность или дугу окружности с известным центром, то используется функция Окружность Центр Инструмент движетс

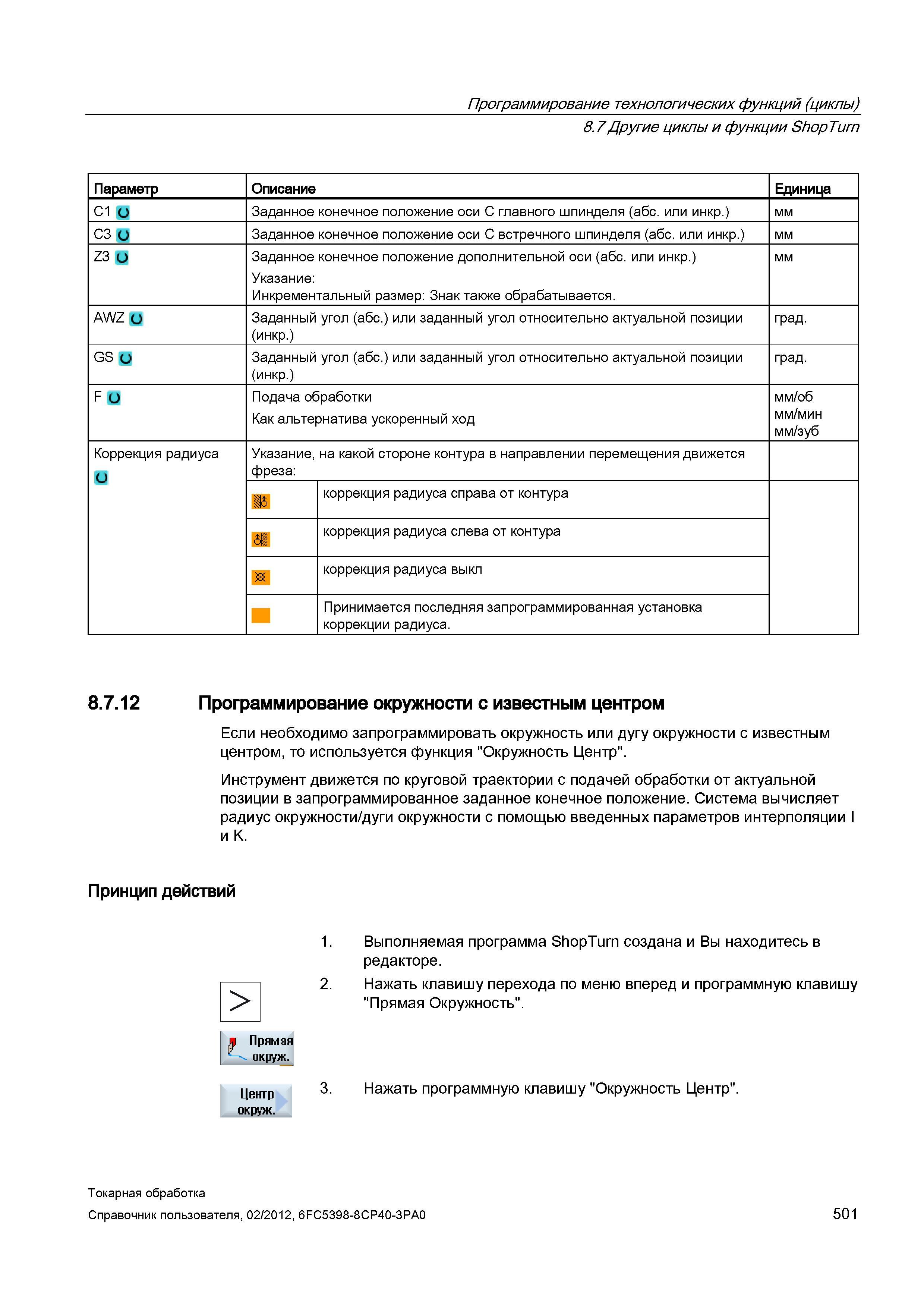

Если необходимо запрограммировать окружность или дугу окружности с известным центром, то используется функция "Окружность Центр". Инструмент движется по круговой траектории с подачей обработки от актуальной позиции в запрограммированное заданное конечное положение. Система вычисляет радиус окружности/дуги окружности с помощью введенных параметров интерполяции I и K. Принцип действий Выполняемая программа ShopTurn создана и Вы находитесь в редакторе. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". Нажать программную клавишу "Окружность Центр". окруж. > Прямая окруж. Центр 1 Токарная обработка Справочник пользователя, 501 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopTurn Параметр Описание Единица С1 и Заданное конечное положение оси С главного шпинделя (абс. или инкр.) мм СЗ и Заданное конечное положение оси С встречного шпинделя (абс. или инкр.) мм Z3 о Заданное конечное положение дополнительной оси (абс. или инкр.) Указание: Инкрементальный размер: Знак также обрабатывается. мм AWZ и Заданный угол (абс.) или заданный угол относительно актуальной позиции (инкр.) град. GS О Заданный угол (абс.) или заданный угол относительно актуальной позиции (инкр.) град. F О Подача обработки Как альтернатива ускоренный ход мм/об мм/мин мм/зуб Коррекция радиуса Указание, на какой стороне контура в направлении перемещения движется фреза: коррекция радиуса справа от контура коррекция радиуса слева от контура коррекция радиуса выкл Принимается последняя запрограммированная установка коррекции радиуса. 8.7.12 Программирование окружности с известным центром
