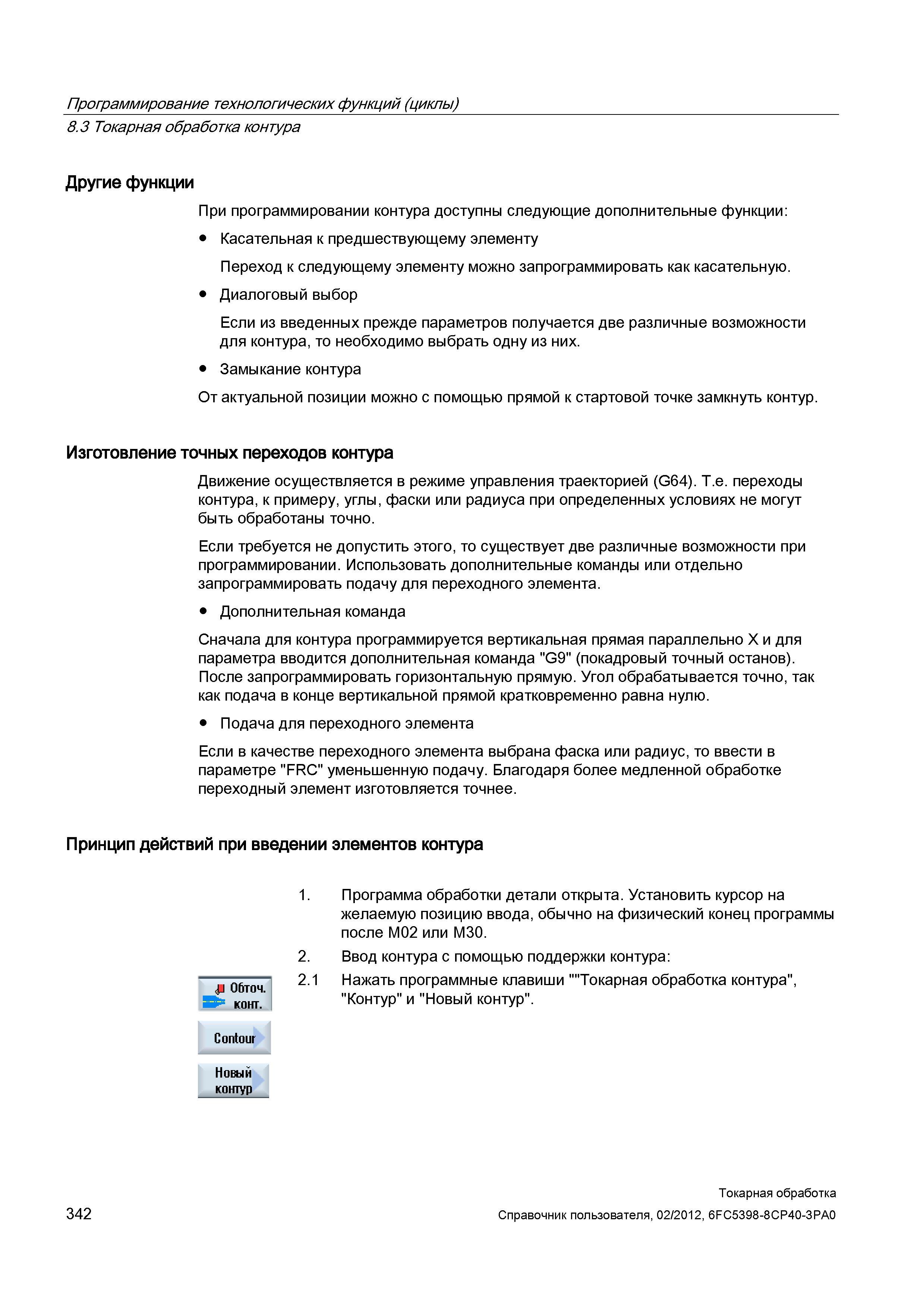

Токарная обработка контура Другие функции При программировании контура доступны следующие дополнительные функции: Касательная к предшествующему э

Токарная обработка контура Другие функции При программировании контура доступны следующие дополнительные функции: Касательная к предшествующему элементу Переход к следующему элементу можно запрограммировать как касательную. Диалоговый выбор Если из введенных прежде параметров получается две различные возможности для контура, то необходимо выбрать одну из них. Замыкание контура От актуальной позиции можно с помощью прямой к стартовой точке замкнуть контур. Изготовление точных переходов контура Движение осуществляется в режиме управления траекторией (G64). Т.е. переходы контура, к примеру, углы, фаски или радиуса при определенных условиях не могут быть обработаны точно. Если требуется не допустить этого, то существует две различные возможности при программировании. Использовать дополнительные команды или отдельно запрограммировать подачу для переходного элемента. Дополнительная команда Сначала для контура программируется вертикальная прямая параллельно X и для параметра вводится дополнительная команда "G9" (покадровый точный останов). После запрограммировать горизонтальную прямую. Угол обрабатывается точно, так как подача в конце вертикальной прямой кратковременно равна нулю. Подача для переходного элемента Если в качестве переходного элемента выбрана фаска или радиус, то ввести в параметре "FRC" уменьшенную подачу. Благодаря более медленной обработке переходный элемент изготовляется точнее. Принцип действий при введении элементов контура 1. Программа обработки детали открыта. Установить курсор на желаемую позицию ввода, обычно на физический конец программы после M02 или M30. 2. Ввод контура с помощью поддержки контура: 2.1 Нажать программные клавиши Токарная обработка контура", "Контур" и "Новый контур". Contour Новый контур О&точ. КОНТ. 342 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.3
