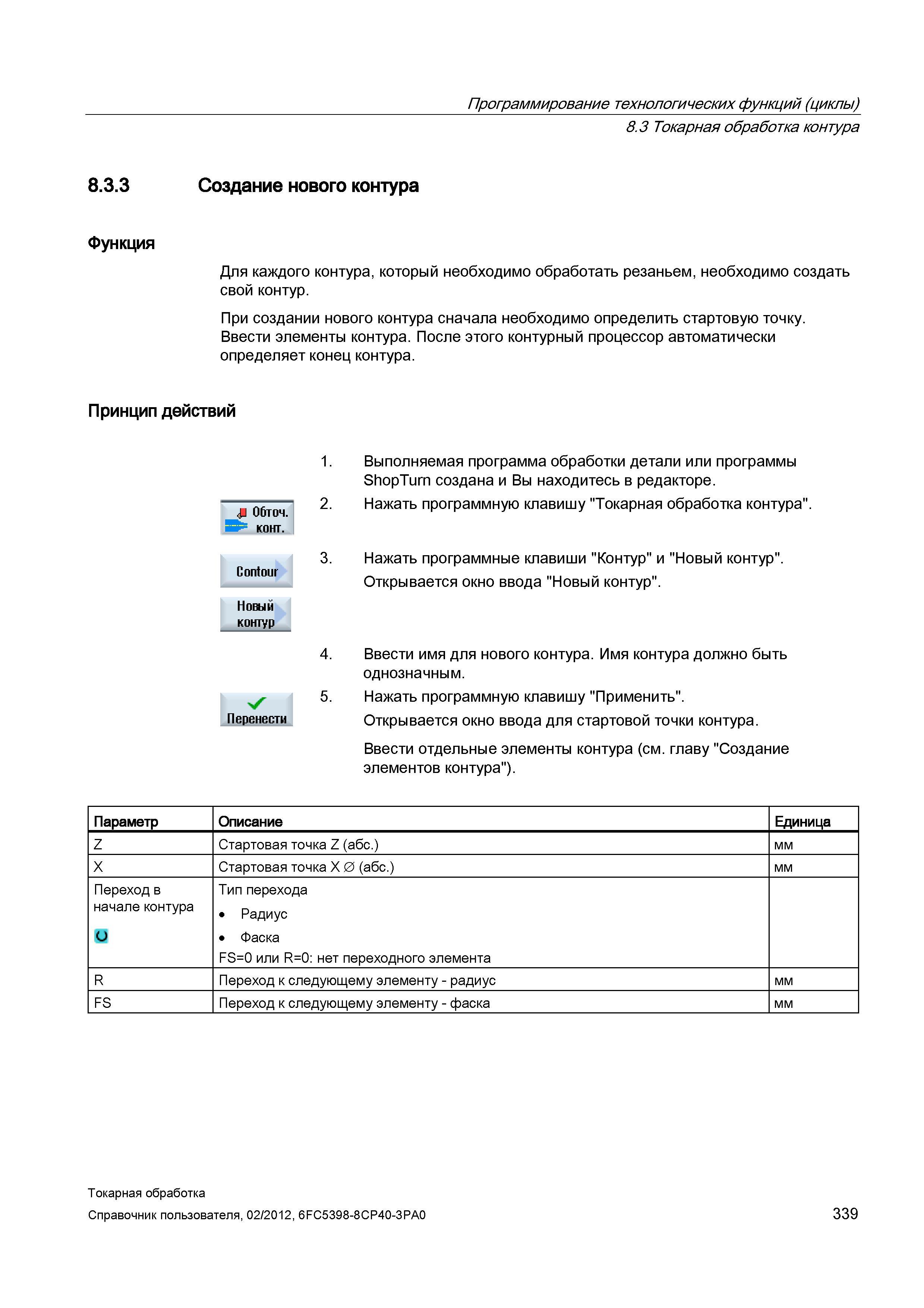

Создание нового контура Функция Для каждого контура, который необходимо обработать резаньем, необходимо создать свой контур. При создании нового контура сначала необходимо определить стартовую точку. Ввести элементы контура. После этого контурный процессор автоматически определяет конец контура. Принцип действий 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Токарная обработка контура". 3. Нажать программные клавиши "Контур" и "Новый контур". Открывается окно ввода "Новый контур". 4. Ввести имя для нового контура. Имя контура должно быть однозначным. 5. Нажать программную клавишу "Применить". Открывается окно ввода для стартовой точки контура. Ввести отдельные элементы контура (см. главу "Создание элементов контура"). Параметр Описание Единица Z Стартовая точка Z (абс.) мм Х Стартовая точка X 0 (абс.) мм Переход в начале контура Тип перехода Радиус Фаска FS=0 или R=0: нет переходного элемента R Переход к следующему элементу - радиус мм FS Переход к следующему элементу - фаска мм Contour v' Перенести Токарная обработка Справочник пользователя, 339 Программирование технологических функций (циклы) 8.3 Токарная обработка контура 8.3.3
