Токарная обработка контура Обработка резаньем против контура (черновая обработка) Контур обрабатывается в продольном или поперечном направлении и

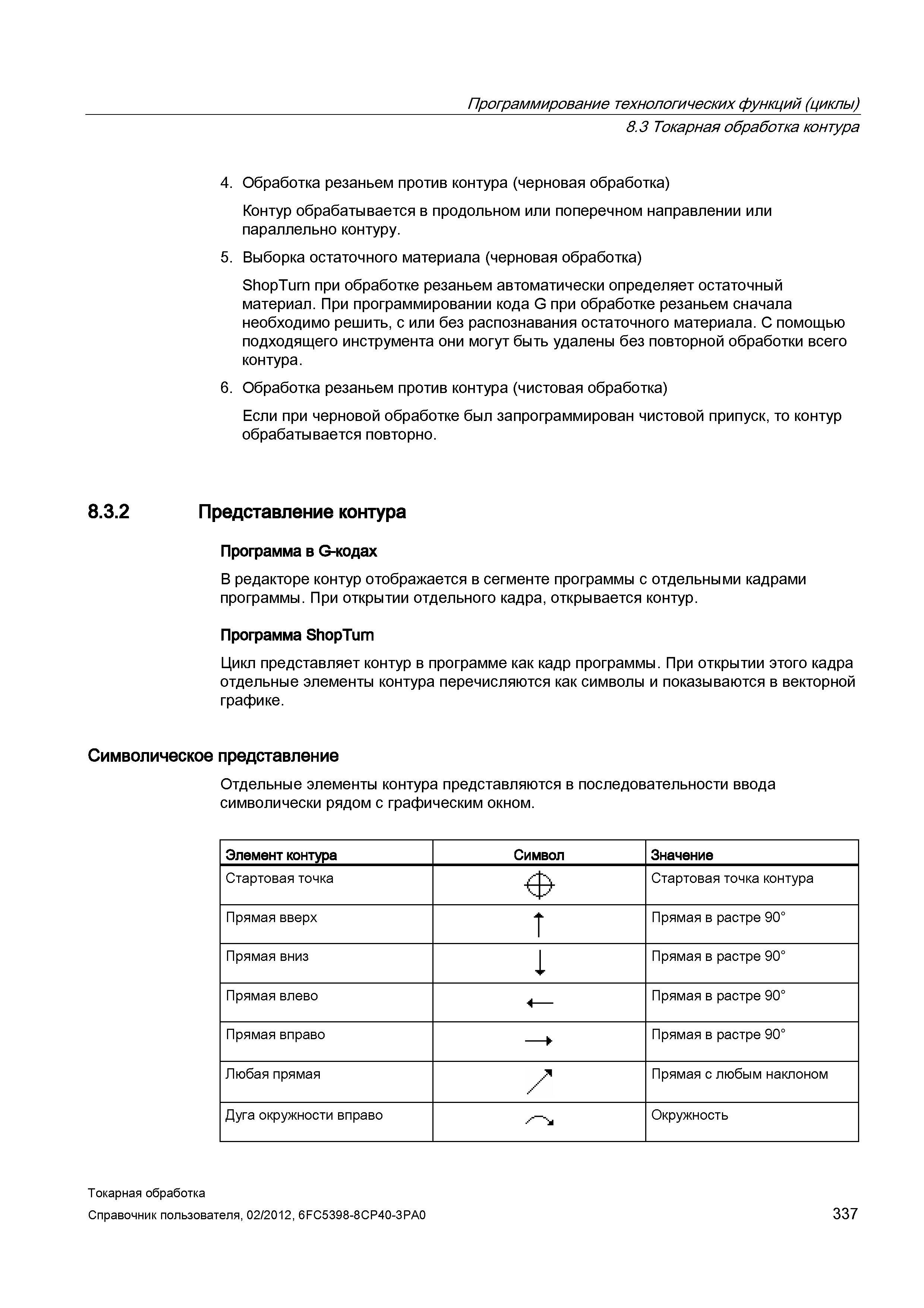

Токарная обработка контура Обработка резаньем против контура (черновая обработка) Контур обрабатывается в продольном или поперечном направлении или параллельно контуру. 5. Выборка остаточного материала (черновая обработка) ShopTurn при обработке резаньем автоматически определяет остаточный материал. При программировании кода G при обработке резаньем сначала необходимо решить, с или без распознавания остаточного материала. С помощью подходящего инструмента они могут быть удалены без повторной обработки всего контура. 6. Обработка резаньем против контура (чистовая обработка) Если при черновой обработке был запрограммирован чистовой припуск, то контур обрабатывается повторно. 8.3.2 Представление контура Программа в G-кодах В редакторе контур отображается в сегменте программы с отдельными кадрами программы. При открытии отдельного кадра, открывается контур. Программа ShopTurn Цикл представляет контур в программе как кадр программы. При открытии этого кадра отдельные элементы контура перечисляются как символы и показываются в векторной графике. Символическое представление Отдельные элементы контура представляются в последовательности ввода символически рядом с графическим окном. Элемент контура Символ Значение Стартовая точка Стартовая точка контура Прямая вверх 1 Прямая в растре 90° Прямая вниз Прямая в растре 90° Прямая влево Прямая в растре 90° Прямая вправо Прямая в растре 90° Любая прямая / Прямая с любым наклоном Дуга окружности вправо Окружность Токарная обработка Справочник пользователя, 337 Программирование технологических функций (циклы) 8.3
