Открывается маска ввода для контура, в которой сначала указывается стартовая точка контура Она обозначается на левой панели навигации символом +

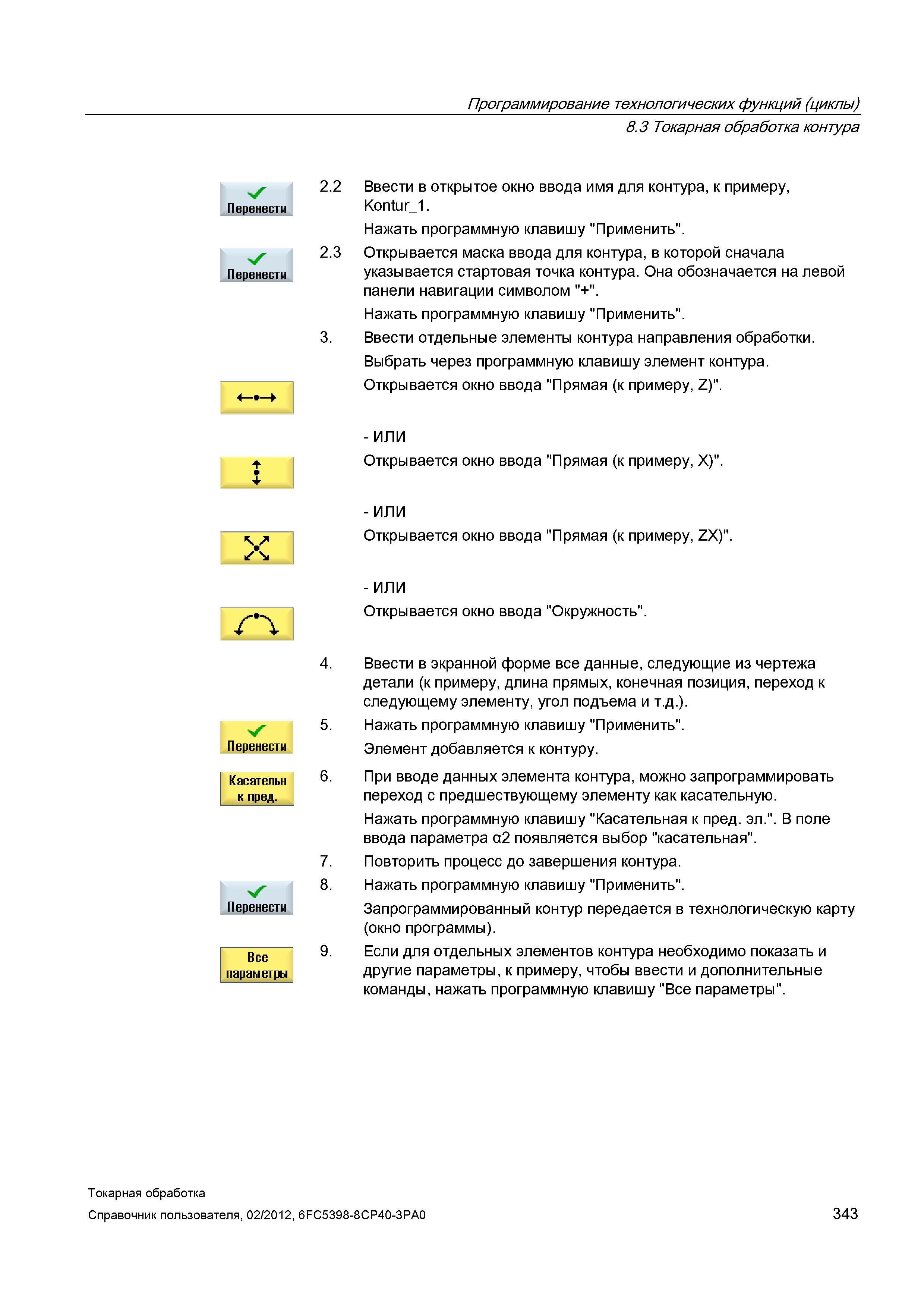

Открывается маска ввода для контура, в которой сначала указывается стартовая точка контура. Она обозначается на левой панели навигации символом "+". Нажать программную клавишу "Применить". 3. Ввести отдельные элементы контура направления обработки. Выбрать через программную клавишу элемент контура. Открывается окно ввода "Прямая (к примеру, Z)". Открывается окно ввода "Прямая (к примеру, X)". Открывается окно ввода "Прямая (к примеру, ZX)". Открывается окно ввода "Окружность". 4. Ввести в экранной форме все данные, следующие из чертежа детали (к примеру, длина прямых, конечная позиция, переход к следующему элементу, угол подъема и т.д.). 5. Нажать программную клавишу "Применить". Элемент добавляется к контуру. 6. При вводе данных элемента контура, можно запрограммировать переход с предшествующему элементу как касательную. Нажать программную клавишу "Касательная к пред. эл.". В поле ввода параметра а2 появляется выбор "касательная". 7. Повторить процесс до завершения контура. 8. Нажать программную клавишу "Применить". Запрограммированный контур передается в технологическую карту (окно программы). 9. Если для отдельных элементов контура необходимо показать и другие параметры, к примеру, чтобы ввести и дополнительные команды, нажать программную клавишу "Все параметры". Токарная обработка Справочник пользователя, 343 Программирование технологических функций (циклы) 8.3 Токарная обработка контура Перенести Перенести Г\ Перенести Касательн к пред. v' Перенести Все параметры 2.2 Ввести в открытое окно ввода имя для контура, к примеру, Kontur_1. Нажать программную клавишу "Применить". 2.3
