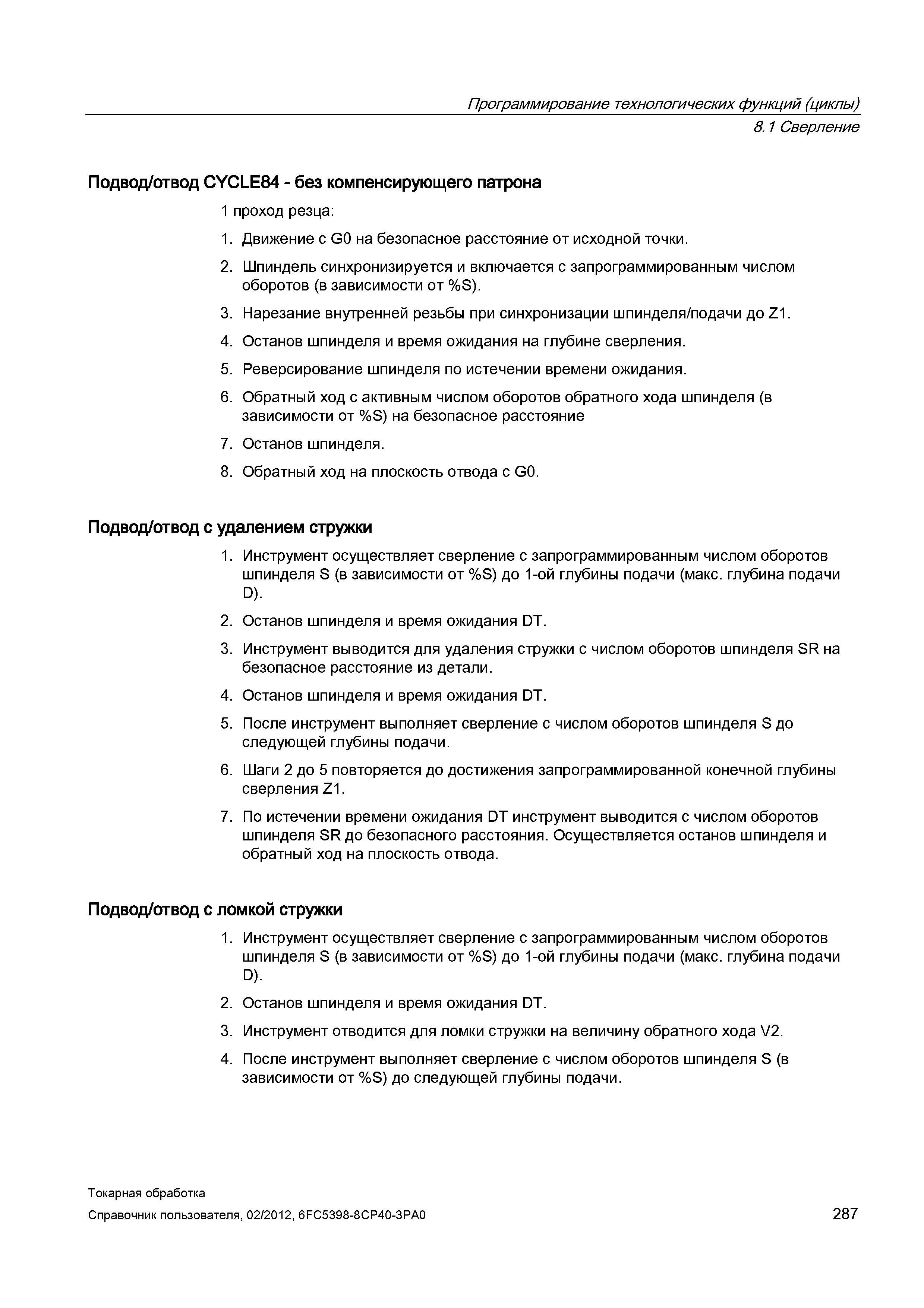

Сверление Подвод/отвод CYCLE84 - без компенсирующего патрона 1 проход резца: 1 Движение с G0 на безопасное расстояние от исходной точки 2 Шпиндел

Сверление Подвод/отвод CYCLE84 - без компенсирующего патрона 1 проход резца: 1. Движение с G0 на безопасное расстояние от исходной точки. 2. Шпиндель синхронизируется и включается с запрограммированным числом оборотов (в зависимости от %S). 3. Нарезание внутренней резьбы при синхронизации шпинделя/подачи до Z1. 4. Останов шпинделя и время ожидания на глубине сверления. 5. Реверсирование шпинделя по истечении времени ожидания. 6. Обратный ход с активным числом оборотов обратного хода шпинделя (в зависимости от %S) на безопасное расстояние 7. Останов шпинделя. 8. Обратный ход на плоскость отвода с G0. Подвод/отвод с удалением стружки 1. Инструмент осуществляет сверление с запрограммированным числом оборотов шпинделя S (в зависимости от %S) до 1-ой глубины подачи (макс. глубина подачи D). 2. Останов шпинделя и время ожидания DT. 3. Инструмент выводится для удаления стружки с числом оборотов шпинделя SR на безопасное расстояние из детали. 4. Останов шпинделя и время ожидания DT. 5. После инструмент выполняет сверление с числом оборотов шпинделя S до следующей глубины подачи. 6. Шаги 2 до 5 повторяется до достижения запрограммированной конечной глубины сверления Z1. 7. По истечении времени ожидания DT инструмент выводится с числом оборотов шпинделя SR до безопасного расстояния. Осуществляется останов шпинделя и обратный ход на плоскость отвода. Подвод/отвод с ломкой стружки 1. Инструмент осуществляет сверление с запрограммированным числом оборотов шпинделя S (в зависимости от %S) до 1-ой глубины подачи (макс. глубина подачи D). 2. Останов шпинделя и время ожидания DT. 3. Инструмент отводится для ломки стружки на величину обратного хода V2. 4. После инструмент выполняет сверление с числом оборотов шпинделя S (в зависимости от %S) до следующей глубины подачи. Токарная обработка Справочник пользователя, 287 Программирование технологических функций (циклы) 8.1
