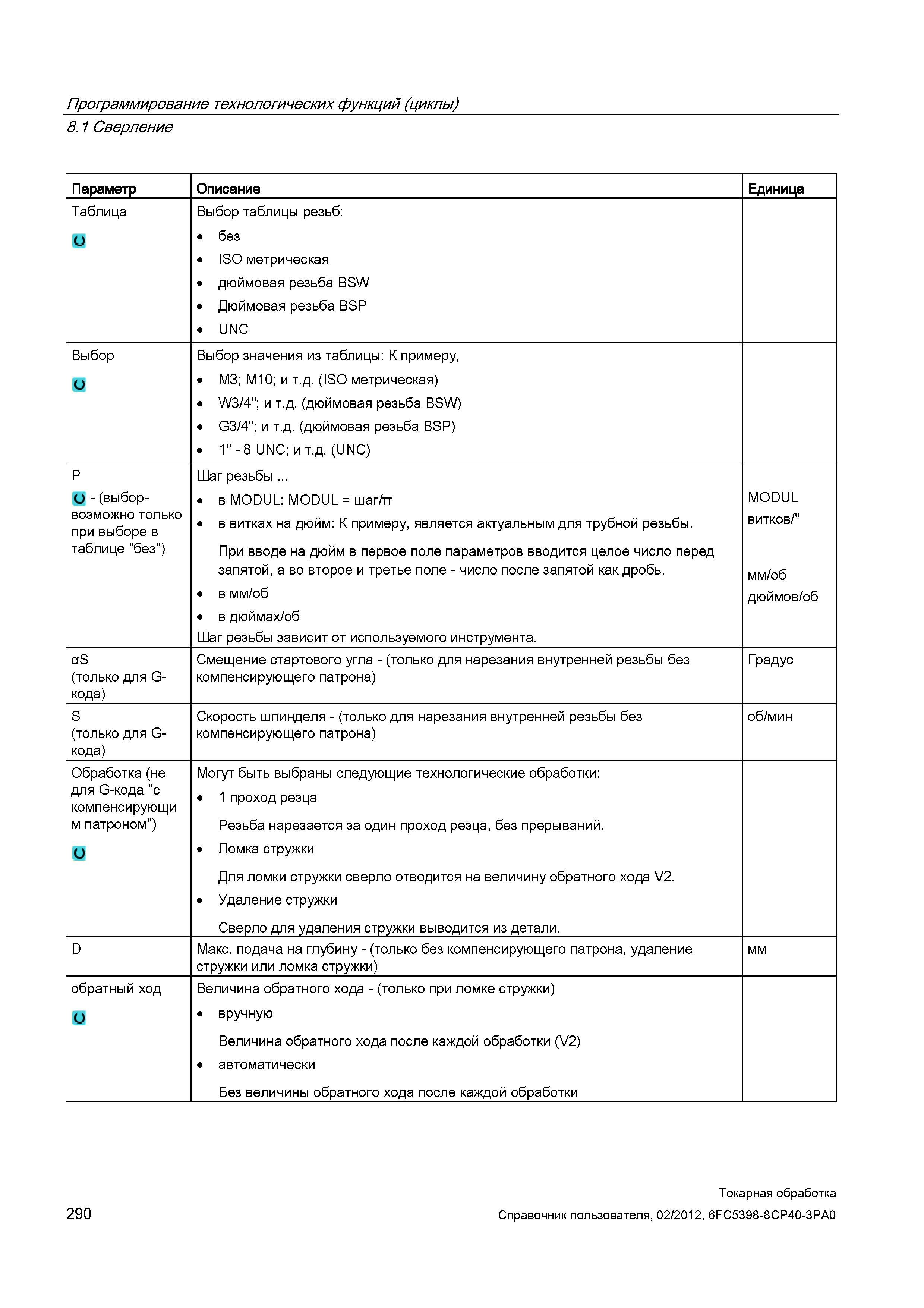

Сверление Параметр Описание Единица Таблица Выбор таблицы резьб: без ISO метрическая дюймовая резьба BSW Дюймовая резьба BSP UNC Выбор Выбор знач

Сверление Параметр Описание Единица Таблица Выбор таблицы резьб: без ISO метрическая дюймовая резьба BSW Дюймовая резьба BSP UNC Выбор Выбор значения из таблицы: К примеру, M3; M10; и т.д. (ISO метрическая) W3/4"; и т.д. (дюймовая резьба BSW) G3/4"; и т.д. (дюймовая резьба BSP) 1" - 8 UNC; и т.д. (UNC) P О - (выбор-возможно только при выборе в таблице "без") Шаг резьбы в MODUL: MODUL = шаг/п в витках на дюйм: К примеру, является актуальным для трубной резьбы. При вводе на дюйм в первое поле параметров вводится целое число перед запятой, а во второе и третье поле - число после запятой как дробь. в мм/об в дюймах/об Шаг резьбы зависит от используемого инструмента. MODUL витков/" мм/об дюймов/об aS (только для G-кода) Смещение стартового угла - (только для нарезания внутренней резьбы без компенсирующего патрона) Градус S (только для G-кода) Скорость шпинделя - (только для нарезания внутренней резьбы без компенсирующего патрона) об/мин Обработка (не для G-кода "с компенсирующи м патроном") Могут быть выбраны следующие технологические обработки: 1 проход резца Резьба нарезается за один проход резца, без прерываний. Ломка стружки Для ломки стружки сверло отводится на величину обратного хода V2. Удаление стружки Сверло для удаления стружки выводится из детали. D Макс. подача на глубину - (только без компенсирующего патрона, удаление стружки или ломка стружки) мм обратный ход Величина обратного хода - (только при ломке стружки) вручную Величина обратного хода после каждой обработки (V2) автоматически Без величины обратного хода после каждой обработки 290 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.1
