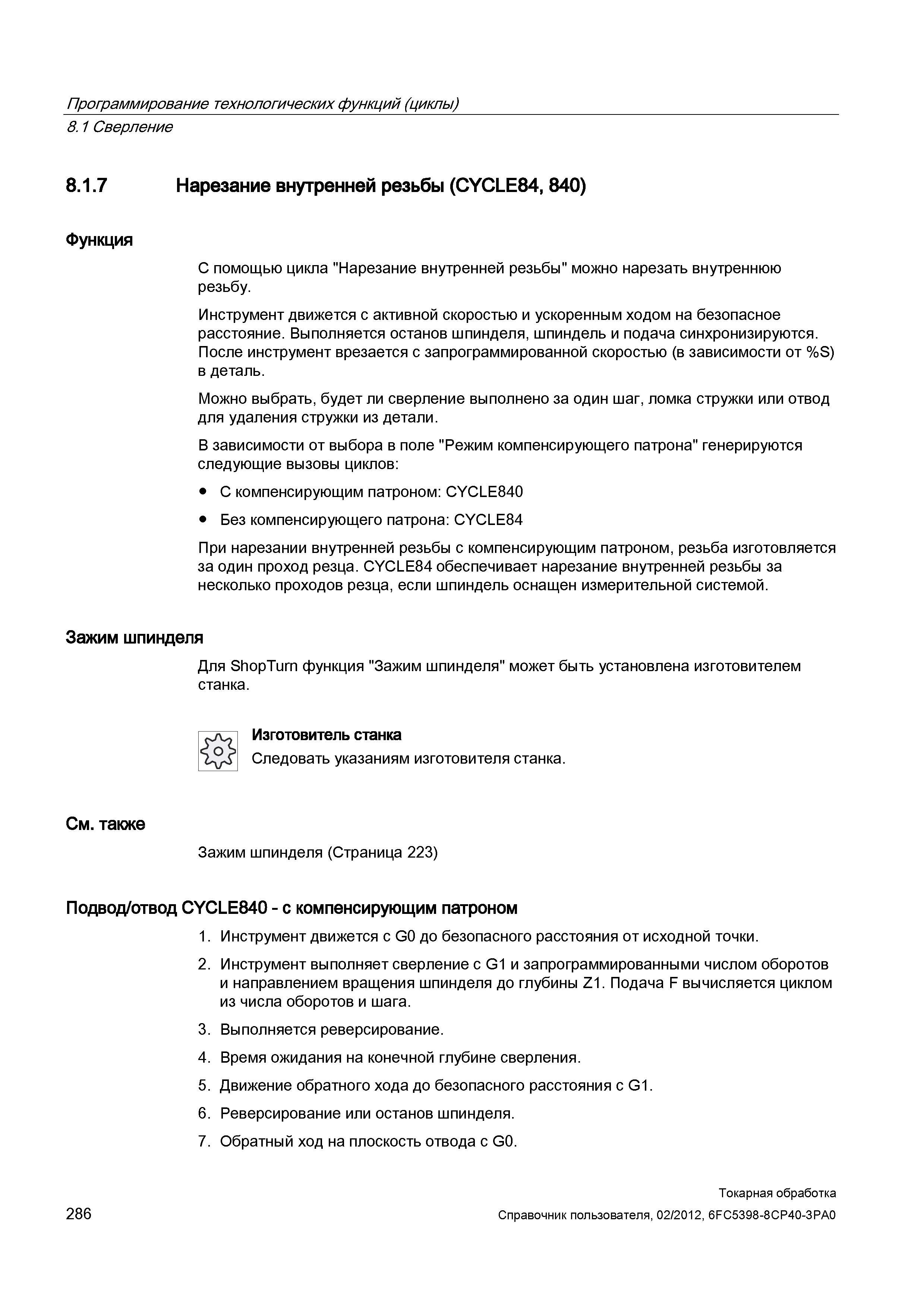

Нарезание внутренней резьбы (CYCLE84, 840) Функция С помощью цикла "Нарезание внутренней резьбы" можно нарезать внутреннюю резьбу. Инструмент движется с активной скоростью и ускоренным ходом на безопасное расстояние. Выполняется останов шпинделя, шпиндель и подача синхронизируются. После инструмент врезается с запрограммированной скоростью (в зависимости от %S) в деталь. Можно выбрать, будет ли сверление выполнено за один шаг, ломка стружки или отвод для удаления стружки из детали. В зависимости от выбора в поле "Режим компенсирующего патрона" генерируются следующие вызовы циклов: С компенсирующим патроном: CYCLE840 Без компенсирующего патрона: CYCLE84 При нарезании внутренней резьбы с компенсирующим патроном, резьба изготовляется за один проход резца. CYCLE84 обеспечивает нарезание внутренней резьбы за несколько проходов резца, если шпиндель оснащен измерительной системой. Зажим шпинделя Для ShopTurn функция "Зажим шпинделя" может быть установлена изготовителем станка. Изготовитель станка Следовать указаниям изготовителя станка. См. также Зажим шпинделя (Страница 223) Подвод/отвод CYCLE840 - с компенсирующим патроном 1. Инструмент движется с G0 до безопасного расстояния от исходной точки. 2. Инструмент выполняет сверление с G1 и запрограммированными числом оборотов и направлением вращения шпинделя до глубины Z1. Подача F вычисляется циклом из числа оборотов и шага. 3. Выполняется реверсирование. 4. Время ожидания на конечной глубине сверления. 5. Движение обратного хода до безопасного расстояния с G1. 6. Реверсирование или останов шпинделя. 7. Обратный ход на плоскость отвода с G0. 286 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.1 Сверление 8.1.7
