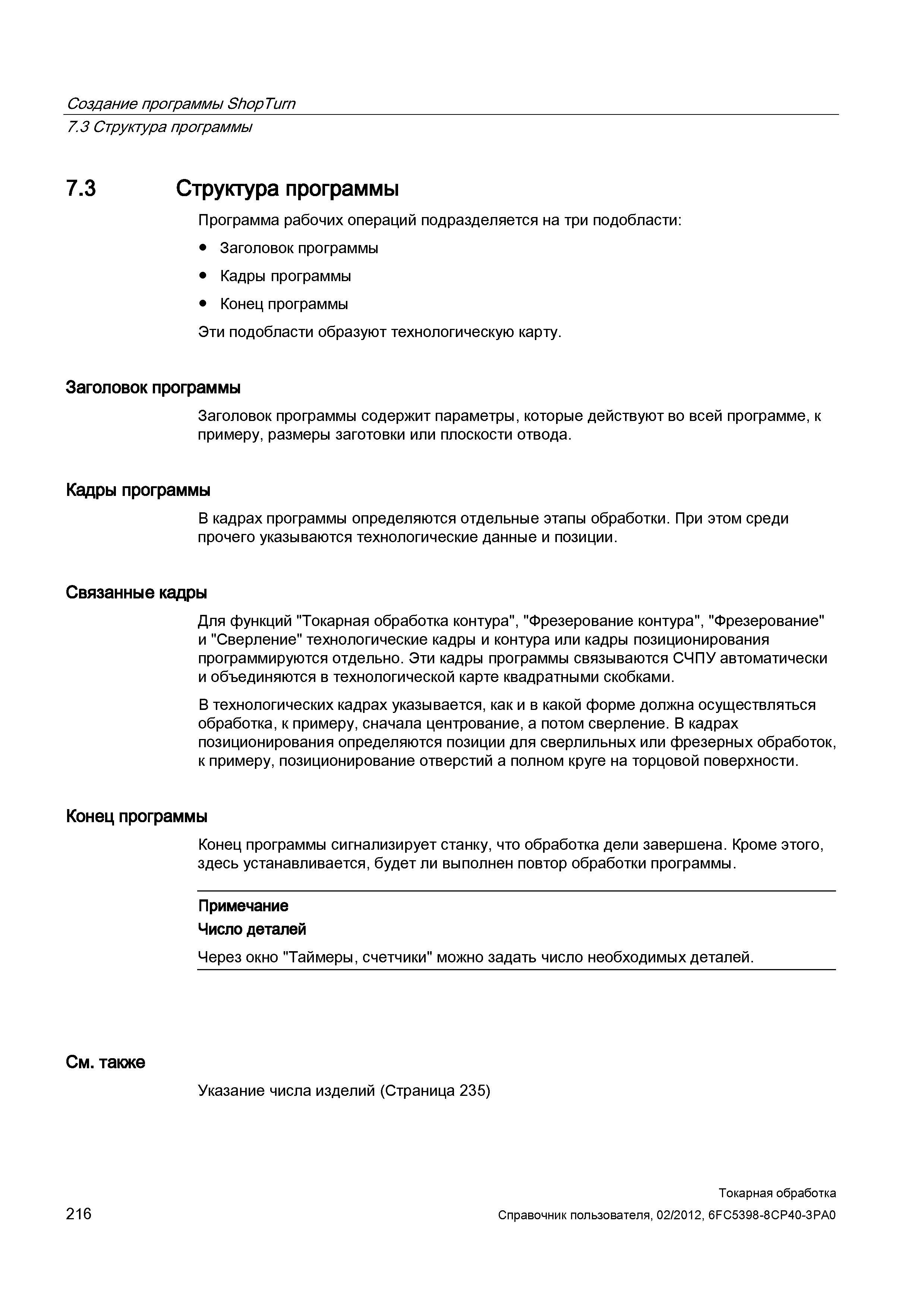

Создание программы ShopTurn Программа рабочих операций подразделяется на три подобласти: Заголовок программы Кадры программы Конец программы Эти подобласти образуют технологическую карту. Заголовок программы Заголовок программы содержит параметры, которые действуют во всей программе, к примеру, размеры заготовки или плоскости отвода. Кадры программы В кадрах программы определяются отдельные этапы обработки. При этом среди прочего указываются технологические данные и позиции. Связанные кадры Для функций "Токарная обработка контура", "Фрезерование контура", "Фрезерование" и "Сверление" технологические кадры и контура или кадры позиционирования программируются отдельно. Эти кадры программы связываются СЧПУ автоматически и объединяются в технологической карте квадратными скобками. В технологических кадрах указывается, как и в какой форме должна осуществляться обработка, к примеру, сначала центрование, а потом сверление. В кадрах позиционирования определяются позиции для сверлильных или фрезерных обработок, к примеру, позиционирование отверстий а полном круге на торцовой поверхности. Конец программы См. также Конец программы сигнализирует станку, что обработка дели завершена. Кроме этого, здесь устанавливается, будет ли выполнен повтор обработки программы. Примечание Число деталей Через окно "Таймеры, счетчики" можно задать число необходимых деталей. Указание числа изделий (Страница 235) 216 Токарная обработка Справочник пользователя, Структура программы 7.3 Структура программы
