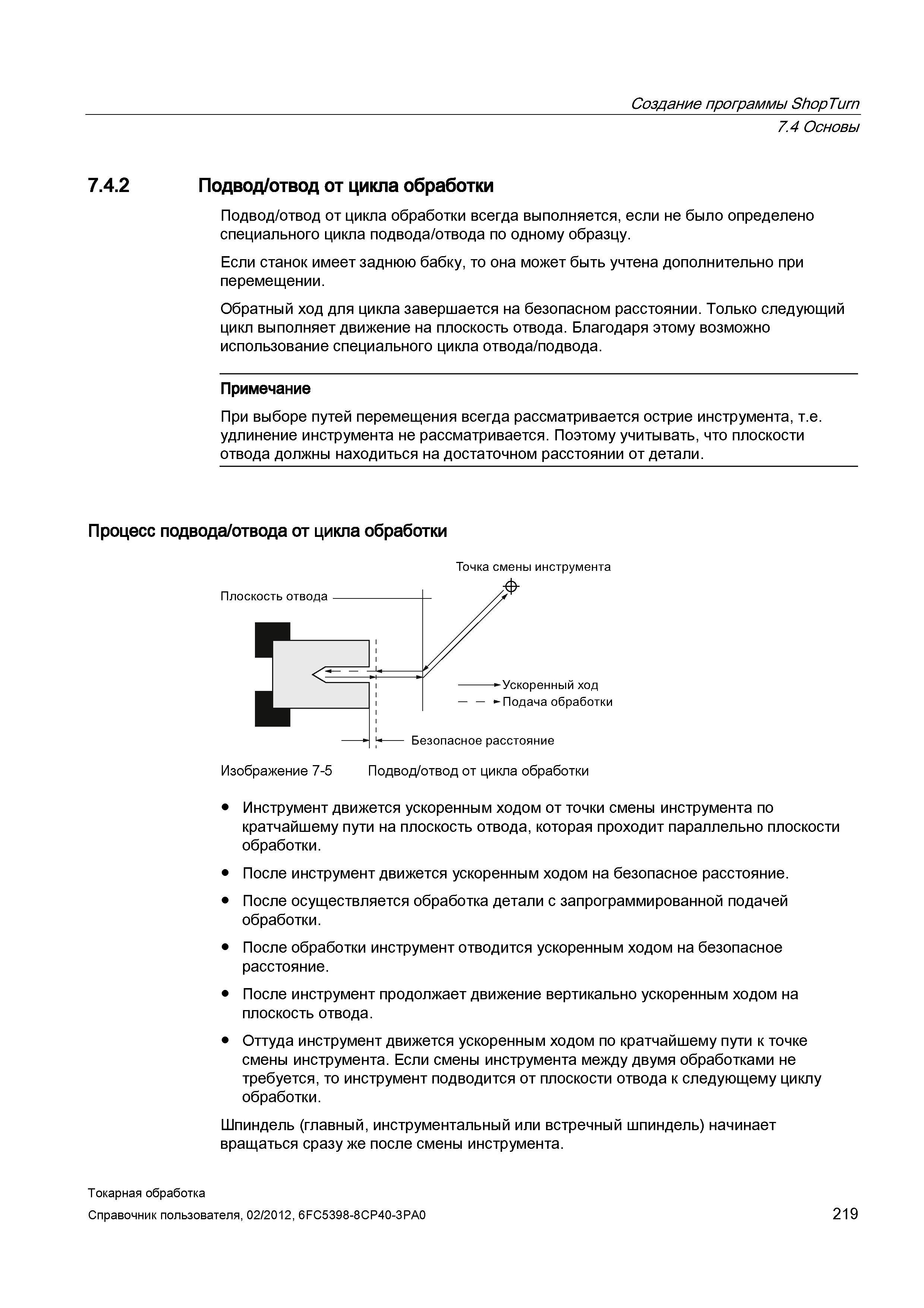

Подвод отвод от цикла обработки всегда выполняется, если не было определено специального цикла подвода/отвода по одному образцу. Если станок имеет заднюю бабку, то она может быть учтена дополнительно при перемещении. Обратный ход для цикла завершается на безопасном расстоянии. Только следующий цикл выполняет движение на плоскость отвода. Благодаря этому возможно использование специального цикла отвода/подвода. Примечание При выборе путей перемещения всегда рассматривается острие инструмента, т.е. удлинение инструмента не рассматривается. Поэтому учитывать, что плоскости отвода должны находиться на достаточном расстоянии от детали. Процесс подвода/отвода от цикла обработки Точка смены инструмента Инструмент движется ускоренным ходом от точки смены инструмента по кратчайшему пути на плоскость отвода, которая проходит параллельно плоскости обработки. После инструмент движется ускоренным ходом на безопасное расстояние. После осуществляется обработка детали с запрограммированной подачей обработки. После обработки инструмент отводится ускоренным ходом на безопасное расстояние. После инструмент продолжает движение вертикально ускоренным ходом на плоскость отвода. Оттуда инструмент движется ускоренным ходом по кратчайшему пути к точке смены инструмента. Если смены инструмента между двумя обработками не требуется, то инструмент подводится от плоскости отвода к следующему циклу обработки. Шпиндель (главный, инструментальный или встречный шпиндель) начинает вращаться сразу же после смены инструмента. Токарная обработка Справочник пользователя, 219 Создание программы ShopTurn 7.4 Основы 7.4.2 Подвод/отвод от цикла обработки
