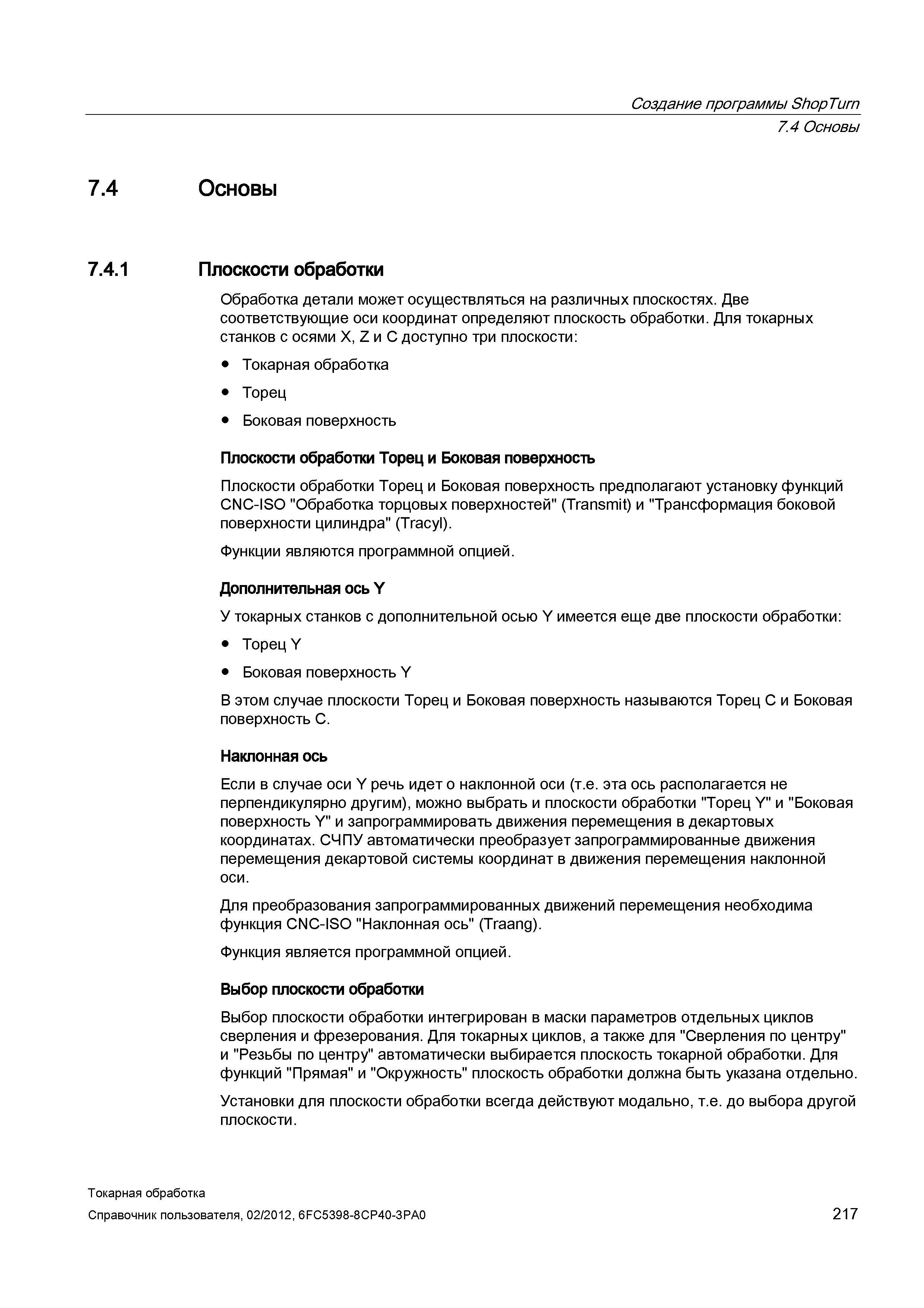

Обработка детали может осуществляться на различных плоскостях. Две соответствующие оси координат определяют плоскость обработки. Для токарных станков с ЧПУ Сименс Синумерик с осями X, Z и C доступно три плоскости: Токарная обработка Торец Боковая поверхность Плоскости обработки Торец и Боковая поверхность Плоскости обработки Торец и Боковая поверхность предполагают установку функций CNC-ISO "Обработка торцовых поверхностей" (Transmit) и "Трансформация боковой поверхности цилиндра" (Tracyl). Функции являются программной опцией. Дополнительная ось Y У токарных станков с дополнительной осью Y имеется еще две плоскости обработки: ТорецY Боковая поверхность Y В этом случае плоскости Торец и Боковая поверхность называются Торец C и Боковая поверхность C. Наклонная ось Если в случае оси Y речь идет о наклонной оси (т.е. эта ось располагается не перпендикулярно другим), можно выбрать и плоскости обработки "Торец Y" и "Боковая поверхность Y" и запрограммировать движения перемещения в декартовых координатах. СЧПУ автоматически преобразует запрограммированные движения перемещения декартовой системы координат в движения перемещения наклонной оси. Для преобразования запрограммированных движений перемещения необходима функция CNC-ISO "Наклонная ось" (Traang). Функция является программной опцией. Выбор плоскости обработки Выбор плоскости обработки интегрирован в маски параметров отдельных циклов сверления и фрезерования. Для токарных циклов, а также для "Сверления по центру" и "Резьбы по центру" автоматически выбирается плоскость токарной обработки. Для функций "Прямая" и "Окружность" плоскость обработки должна быть указана отдельно. Установки для плоскости обработки всегда действуют модально, т.е. до выбора другой плоскости. Токарная обработка Справочник пользователя, 217 Создание программы ShopTurn 7.4 Основы 7.4 Основы Плоскости обработки
