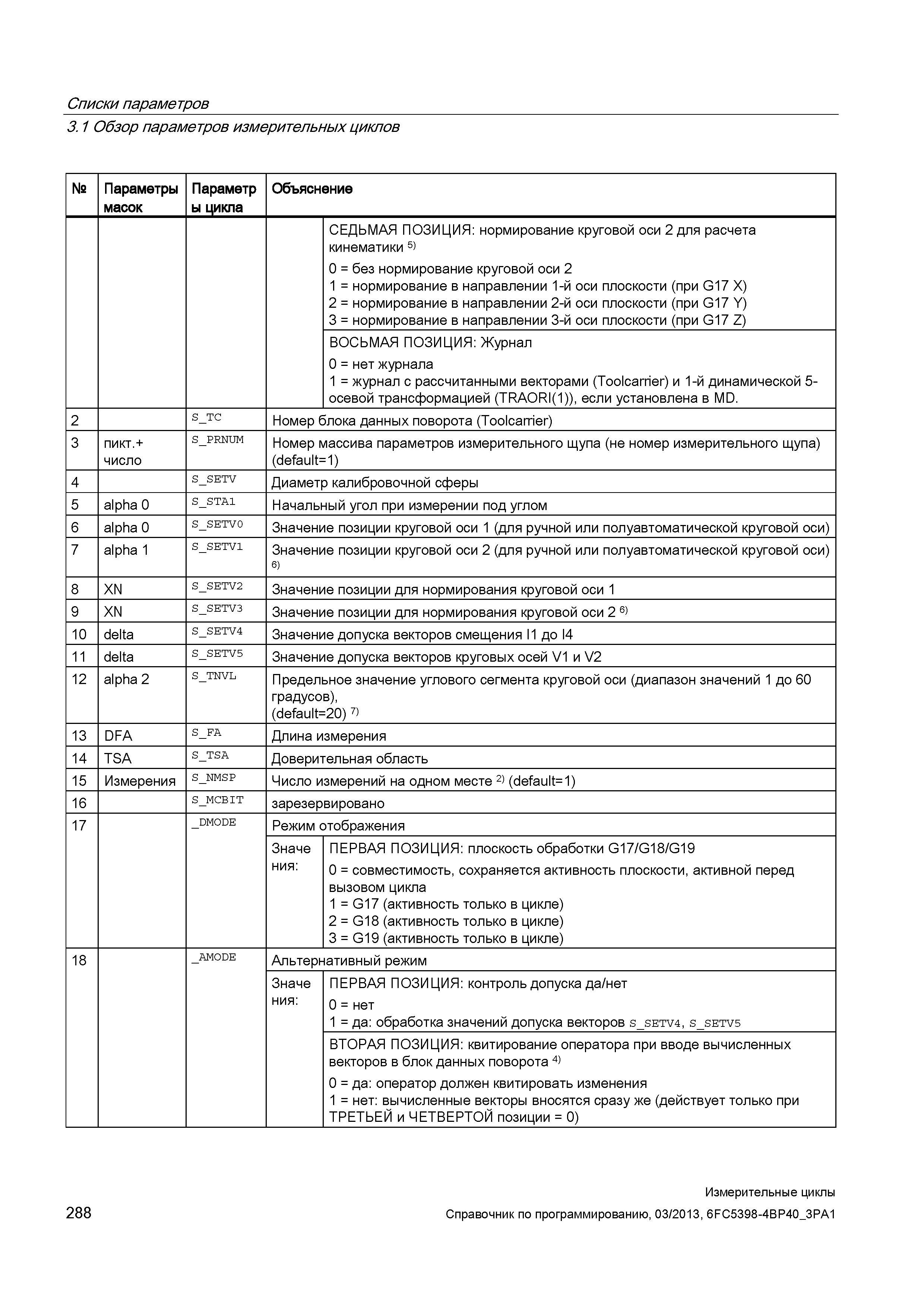

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение СЕДЬМАЯ ПОЗИЦИЯ: нормирование круговой оси 2 для расчета кинематики 5) 0 = без нормирование круговой оси 2 1 = нормирование в направлении 1-й оси плоскости (при G17 X) 2 = нормирование в направлении 2-й оси плоскости (при G17 Y) 3 = нормирование в направлении 3-й оси плоскости (при G17 Z) ВОСЬМАЯ ПОЗИЦИЯ: Журнал 0 = нет журнала 1 = журнал с рассчитанными векторами (Toolcarrier) и 1-й динамической 5осевой трансформацией (TRAORI(1)), если установлена в MD. 2 S_TC Номер блока данных поворота (Toolcarrier) 3 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (default=1) 4 S_SETV Диаметр калибровочной сферы 5 alpha 0 S_STA1 Начальный угол при измерении под углом 6 alpha 0 S_SETV0 Значение позиции круговой оси 1 (для ручной или полуавтоматической круговой оси) 7 alpha 1 S_SETV1 Значение позиции круговой оси 2 (для ручной или полуавтоматической круговой оси) 6) 8 XN S_SETV2 Значение позиции для нормирования круговой оси 1 9 XN S_SETV3 Значение позиции для нормирования круговой оси 2 6) 10 delta S_SETV4 Значение допуска векторов смещения I1 до I4 11 delta S_SETV5 Значение допуска векторов круговых осей V1 и V2 12 alpha 2 S_TNVL Предельное значение углового сегмента круговой оси (диапазон значений 1 до 60 градусов), (default=20) 7) 13 DFA S_FA Длина измерения 14 TSA S_TSA Доверительная область 15 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 16 S_MCBIT зарезервировано 17 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 18 _AMODE Альтернативный режим Значе ния: ПЕРВАЯ ПОЗИЦИЯ: контроль допуска да/нет 0 = нет 1 = да: обработка значений допуска векторов s_setv4, s_setv5 ВТОРАЯ ПОЗИЦИЯ: квитирование оператора при вводе вычисленных векторов в блок данных поворота 4) 0 = да: оператор должен квитировать изменения 1 = нет: вычисленные векторы вносятся сразу же (действует только при ТРЕТЬЕЙ и ЧЕТВЕРТОЙ позиции = 0) Измерительные циклы 288 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
