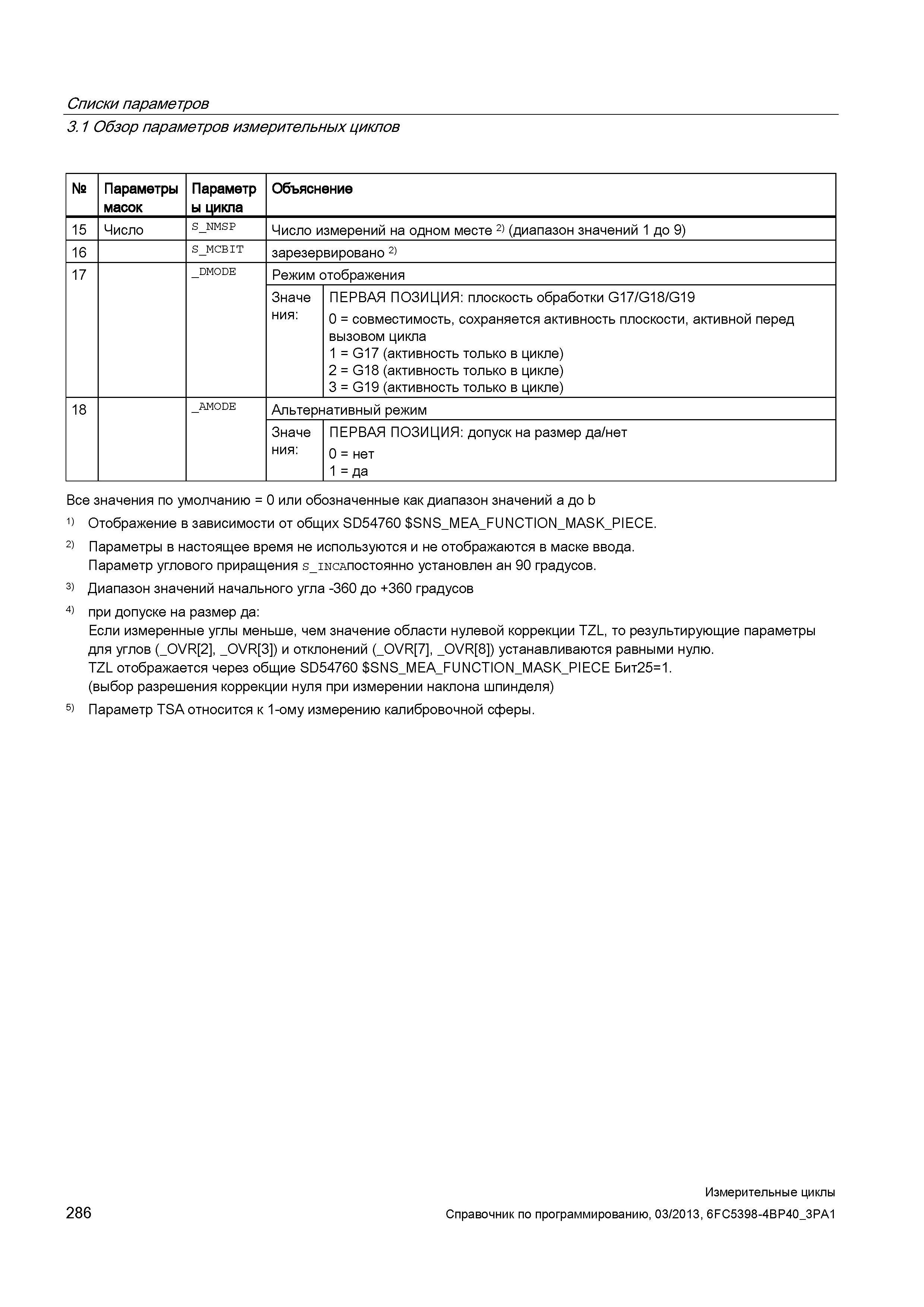

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 15 Число S_NMSP Число измерений на одном месте 2) (диапазон значений 1 до 9) 16 S_MCBIT зарезервировано 2) 17 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 18 _AMODE Альтернативный режим Значе ния: ПЕРВАЯ ПОЗИЦИЯ: допуск на размер да/нет 0 = нет 1 = да Все значения по умолчанию = 0 или обозначенные как диапазон значений а до b 1) Отображение в зависимости от общих SD54760 SNS_MEA_FUNCTION_MASK_PIECE. 2) Параметры в настоящее время не используются и не отображаются в маске ввода. Параметр углового приращения s_INCAПостоянно установлен ан 90 градусов. 3) Диапазон значений начального угла -360 до +360 градусов 4) при допуске на размер да: Если измеренные углы меньше, чем значение области нулевой коррекции TZL, то результирующие параметры для углов (_OVR 2 , _OVR 3 ) и отклонений (_OVR 7 , _OVR 8 ) устанавливаются равными нулю. TZL отображается через общие SD54760 SNS_MEA_FUNCTION_MASK_PIECE Бит25=1. (выбор разрешения коррекции нуля при измерении наклона шпинделя) 5) Параметр TSA относится к 1-ому измерению калибровочной сферы. 286 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
