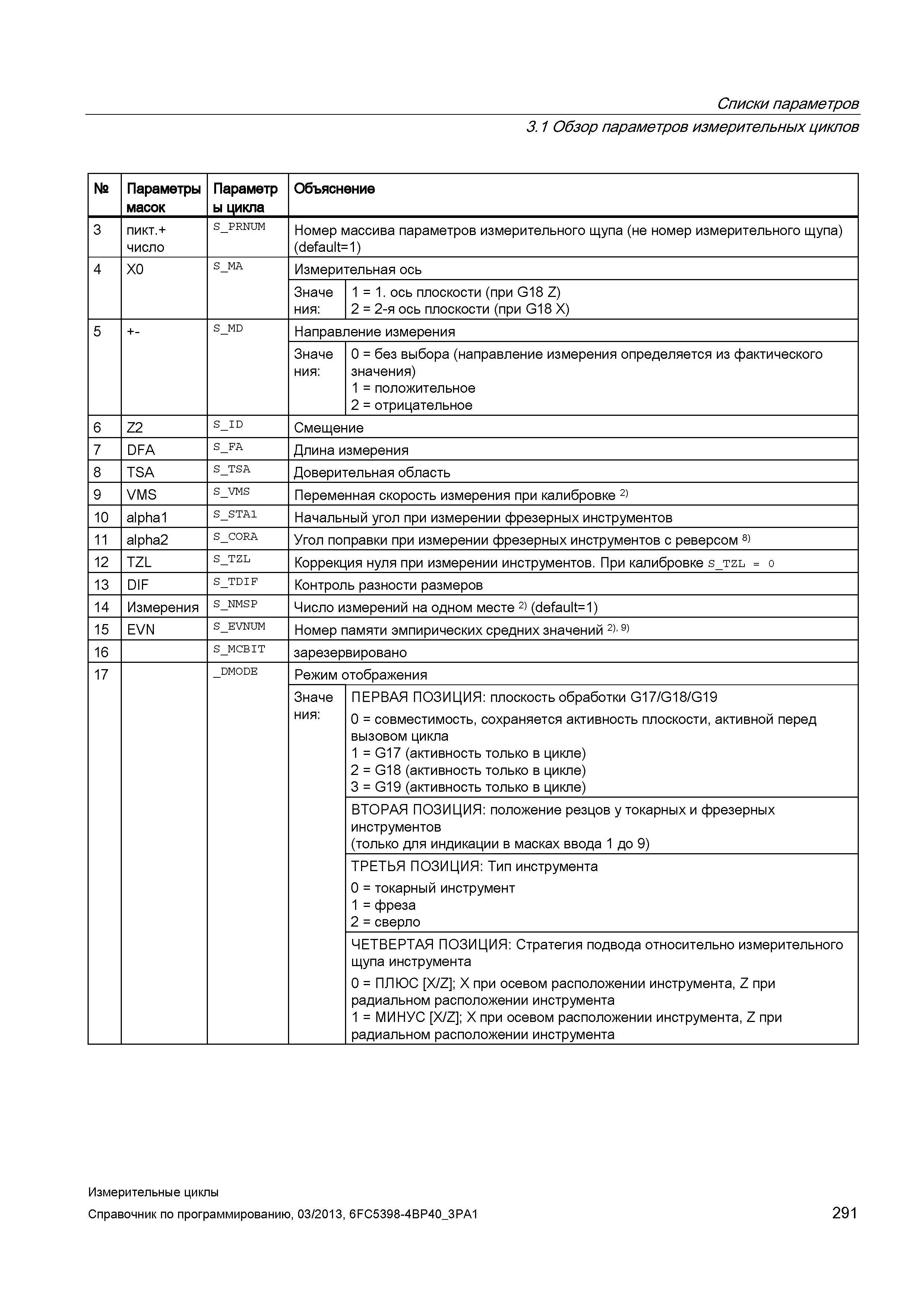

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 3 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (default=1) 4 X0 S_MA Измерительная ось Значе ния: 1 = 1. ось плоскости (при G18 Z) 2 = 2-я ось плоскости (при G18 X) 5 +- S_MD Направление измерения Значе ния: 0 = без выбора (направление измерения определяется из фактического значения) 1 = положительное 2 = отрицательное 6 Z2 S_ID Смещение 7 DFA S_FA Длина измерения 8 TSA S_TSA Доверительная область 9 VMS S_VMS Переменная скорость измерения при калибровке 2) 10 alpha1 S_STA1 Начальный угол при измерении фрезерных инструментов 11 alpha2 S_CORA Угол поправки при измерении фрезерных инструментов с реверсом 8) 12 TZL S_TZL Коррекция нуля при измерении инструментов. При калибровке s_tzl = 0 13 DIF S_TDIF Контроль разности размеров 14 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 15 EVN S_EVNUM Номер памяти эмпирических средних значений 2), 9) 16 S_MCBIT зарезервировано 17 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) ВТОРАЯ ПОЗИЦИЯ: положение резцов у токарных и фрезерных инструментов (только для индикации в масках ввода 1 до 9) ТРЕТЬЯ ПОЗИЦИЯ: Тип инструмента 0 = токарный инструмент 1 = фреза 2 = сверло ЧЕТВЕРТАЯ ПОЗИЦИЯ: Стратегия подвода относительно измерительного щупа инструмента 0 = ПЛЮС X/Z ; X при осевом расположении инструмента, Z при радиальном расположении инструмента 1 = МИНУС X/Z ; X при осевом расположении инструмента, Z при радиальном расположении инструмента Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 291
