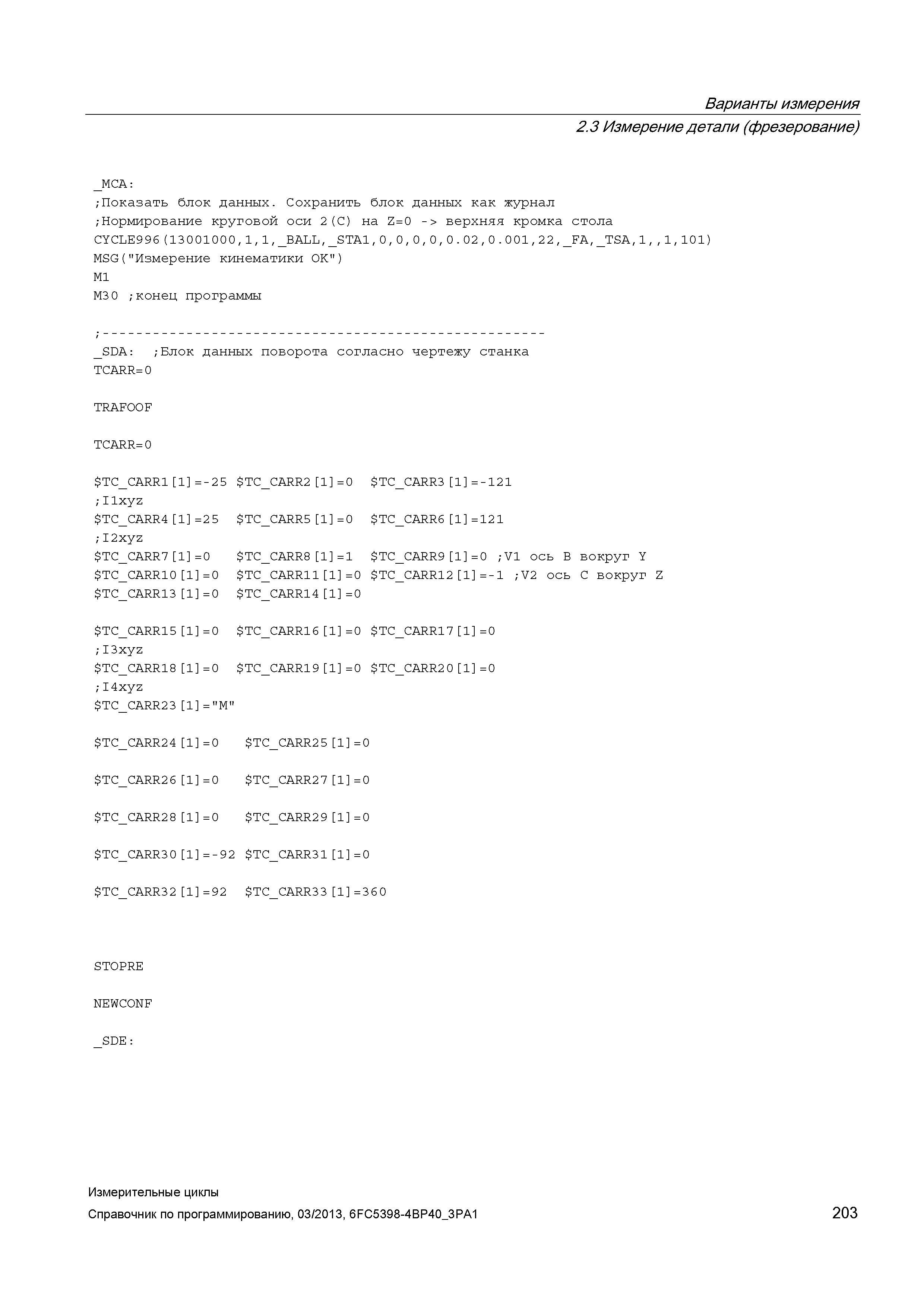

Варианты измерения 2.3 Измерение детали (фрезерование) _MCA: ;Показать блок данных. Сохранить блок данных как журнал ;Нормирование круговой оси 2(C) на Z=0 -> верхняя кромка стола CYCLE996(13001000,1,1,_BALL,_STA1,0,0,0,0,0.02,0.001,22,_FA,_TSA,1,,1,101) MSG("Измерение кинематики OK") M1 M30 ; конец программы _SDA: ;Блок данных поворота согласно чертежу станка TCARR=0 TRAFOOF TCARR=0 TC_CARR1 1 =-25 TC_CARR2 1 =0 ;I1xyz TC_CARR4 1 =25 TC_CARR5 1 =0 ;I2xyz TC_CARR7 1 =0 TC_CARR10 1 =0 TC_CARR13 1 =0 TC_CARR3 1 =-121 TC_CARR6 1 =121 TC_CARR9 1 =0 ;V1 ось B вокруг Y TC_CARR8 1 =1 TC_CARR11 1 =0 TC_CARR12 1 =-1 ;V2 ось C вокруг Z TC_CARR14 1 =0 TC_CARR15 1 =0 TC_CARR16 1 =0 TC_CARR17 1 =0 ;I3xyz TC_CARR18 1 =0 TC_CARR19 1 =0 TC_CARR2 0 1 =0 ;I4xyz TC_CARR23 1 ="M" TC_CARR24 1 =0 TC_CARR25 1 =0 TC_CARR26 1 =0 TC_CARR27 1 =0 TC_CARR28 1 =0 TC_CARR29 1 =0 TC_CARR30 1 =-92 TC_CARR31 1 =0 TC_CARR32 1 =92 TC_CARR33 1 =3 6 0 STOPRE NEWCONF SDE: Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 203
