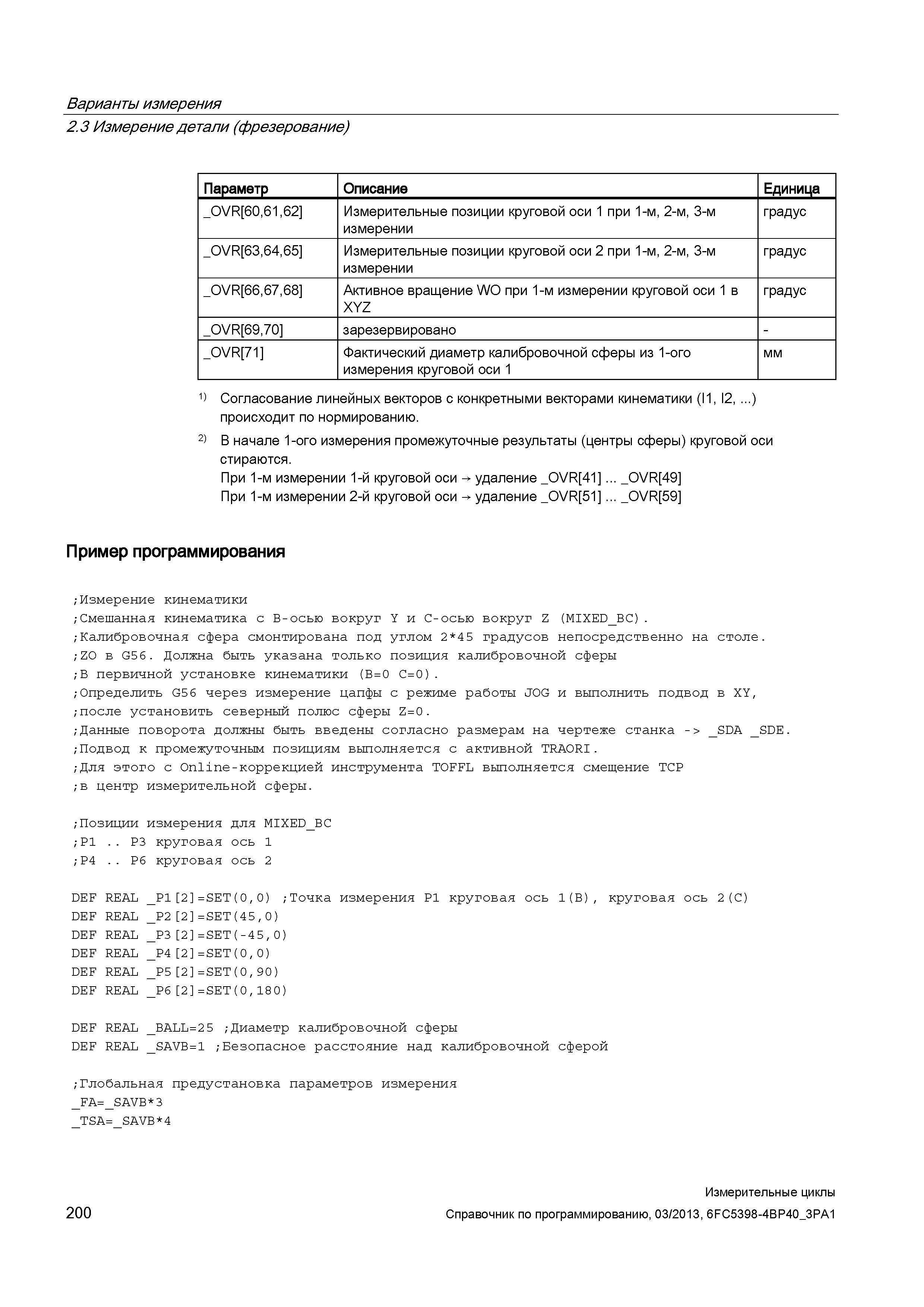

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица _0VR 60,61,62 Измерительные позиции круговой оси 1 при 1-м, 2-м, 3-м измерении градус _OVR 63,64,65 Измерительные позиции круговой оси 2 при 1-м, 2-м, 3-м измерении градус _OVR 66,67,68 Активное вращение WO при 1-м измерении круговой оси 1 в XYZ градус _0VR 69,70 зарезервировано - _OVR 71 Фактический диаметр калибровочной сферы из 1-ого измерения круговой оси 1 мм 1) Согласование линейных векторов с конкретными векторами кинематики (I1, I2, ...) происходит по нормированию. 2) В начале 1-ого измерения промежуточные результаты (центры сферы) круговой оси стираются. При 1-м измерении 1-й круговой оси удаление _OVR 41 ... _OVR 49 При 1-м измерении 2-й круговой оси удаление _OVR 51 ... _OVR 59 Пример программирования /Измерение кинематики ;Смешанная кинематика с B-осью вокруг Y и C-осью вокруг Z (MIXED_BC). /Калибровочная сфера смонтирована под углом 2*45 градусов непосредственно на столе. ;ZO в G56. Должна быть указана только позиция калибровочной сферы ;В первичной установке кинематики (B=0 C=0). /Определить G5 6 через измерение цапфы с режиме работы JOG и выполнить подвод в XY, /после установить северный полюс сферы Z=0. /Данные поворота должны быть введены согласно размерам на чертеже станка -> _SDA _SDE. /Подвод к промежуточным позициям выполняется с активной TRAORI. /Для этого с Online-коррекцией инструмента TOFFL выполняется смещение TCP ,-в центр измерительной сферы. /Позиции измерения для MIXED_BC /P1 .. P3 круговая ось 1 /P4 .. P6 круговая ось 2 DEF REAL _P1 2 =SET( 0,0) /Точка измерения P1 круговая ось 1(B), круговая ось 2(C DEF REAL _P2 2 =SET( 45,0) DEF REAL _P3 2 =SET( -45,0) DEF REAL _P4 2 =SET( 0,0) DEF REAL _P5 2 =SET( 0,90) DEF REAL _P6 2 =SET( 0,180) DEF REAL BALL=2 5 /Диаметр калибровочной сферы DEF REAL SAVB=1 /Безопасное расстояние над калибровочной сферой /Глобальная предустановка параметров измерения _FA=_SAVB*3 TSA= SAVB*4 200 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
