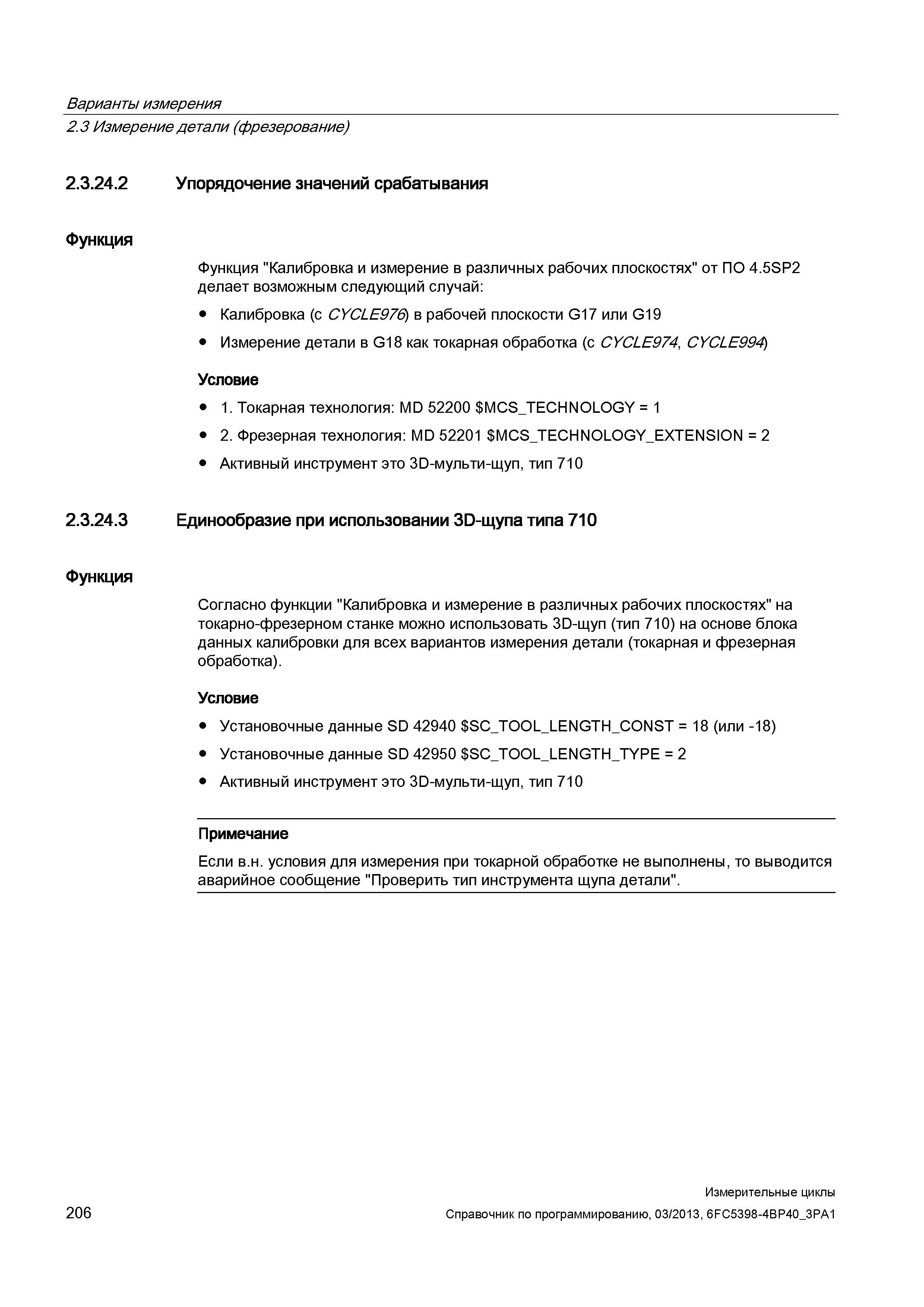

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.24.2 Упорядочение значений срабатывания Функция Функция "Калибровка и измерение в различных рабочих плоскостях" от ПО 4.5SP2 делает возможным следующий случай: Калибровка (с CYCLE976) в рабочей плоскости G17 или G19 Измерение детали в G18 как токарная обработка (с CYCLE974, CYCLE994) Условие 1. Токарная технология: MD 52200 MCS_TECHNOLOGY = 1 2. Фрезерная технология: MD 52201 MCS_TECHNOLOGY_EXTENSION = 2 Активный инструмент это 3D-мульти-щуп, тип 710 2.3.24.3 Единообразие при использовании 3й-щупа типа 710 Функция Согласно функции "Калибровка и измерение в различных рабочих плоскостях" на токарно-фрезерном станке можно использовать 3D-щуп (тип 710) на основе блока данных калибровки для всех вариантов измерения детали (токарная и фрезерная обработка). Условие Установочные данные SD 42940 SC_TOOL_LENGTH_CONST = 18 (или -18) Установочные данные SD 42950 SC_TOOL_LENGTH_TYPE = 2 Активный инструмент это 3D-мульти-щуп, тип 710 Примечание Если в.н. условия для измерения при токарной обработке не выполнены, то выводится аварийное сообщение "Проверить тип инструмента щупа детали". 206 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
