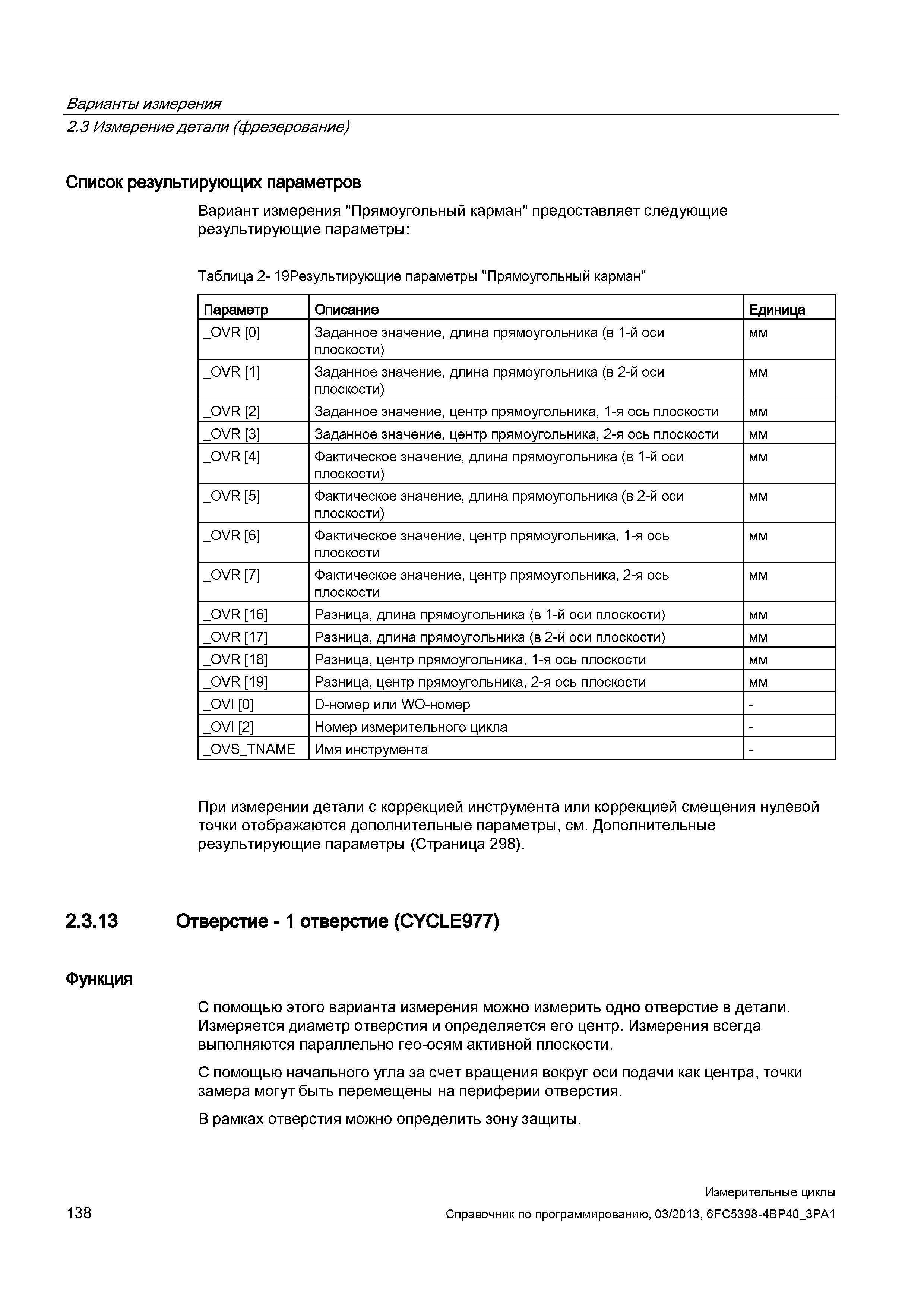

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Прямоугольный карман" предоставляет следующие результирующие параметры: Таблица 2- 19Результирующие параметры "Прямоугольный карман" Параметр Описание Единица _OVR 0 Заданное значение, длина прямоугольника (в 1-й оси плоскости) мм _OVR 1 Заданное значение, длина прямоугольника (в 2-й оси плоскости) мм _OVR 2 Заданное значение, центр прямоугольника, 1-я ось плоскости мм _OVR 3 Заданное значение, центр прямоугольника, 2-я ось плоскости мм _OVR 4 Фактическое значение, длина прямоугольника (в 1-й оси плоскости) мм _OVR 5 Фактическое значение, длина прямоугольника (в 2-й оси плоскости) мм _OVR 6 Фактическое значение, центр прямоугольника, 1-я ось плоскости мм _OVR 7 Фактическое значение, центр прямоугольника, 2-я ось плоскости мм _OVR 16 Разница, длина прямоугольника (в 1-й оси плоскости) мм _OVR 17 Разница, длина прямоугольника (в 2-й оси плоскости) мм _OVR 18 Разница, центр прямоугольника, 1-я ось плоскости мм _OVR 19 Разница, центр прямоугольника, 2-я ось плоскости мм _OVI 0 D-номер или WO-номер - _OVI 2 Номер измерительного цикла - _OVS_TNAME Имя инструмента - При измерении детали с коррекцией инструмента или коррекцией смещения нулевой точки отображаются дополнительные параметры, см. Дополнительные результирующие параметры (Страница 298). 2.3.13 Отверстие - 1 отверстие (CYCLE977) Функция С помощью этого варианта измерения можно измерить одно отверстие в детали. Измеряется диаметр отверстия и определяется его центр. Измерения всегда выполняются параллельно гео-осям активной плоскости. С помощью начального угла за счет вращения вокруг оси подачи как центра, точки замера могут быть перемещены на периферии отверстия. В рамках отверстия можно определить зону защиты. 138 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
