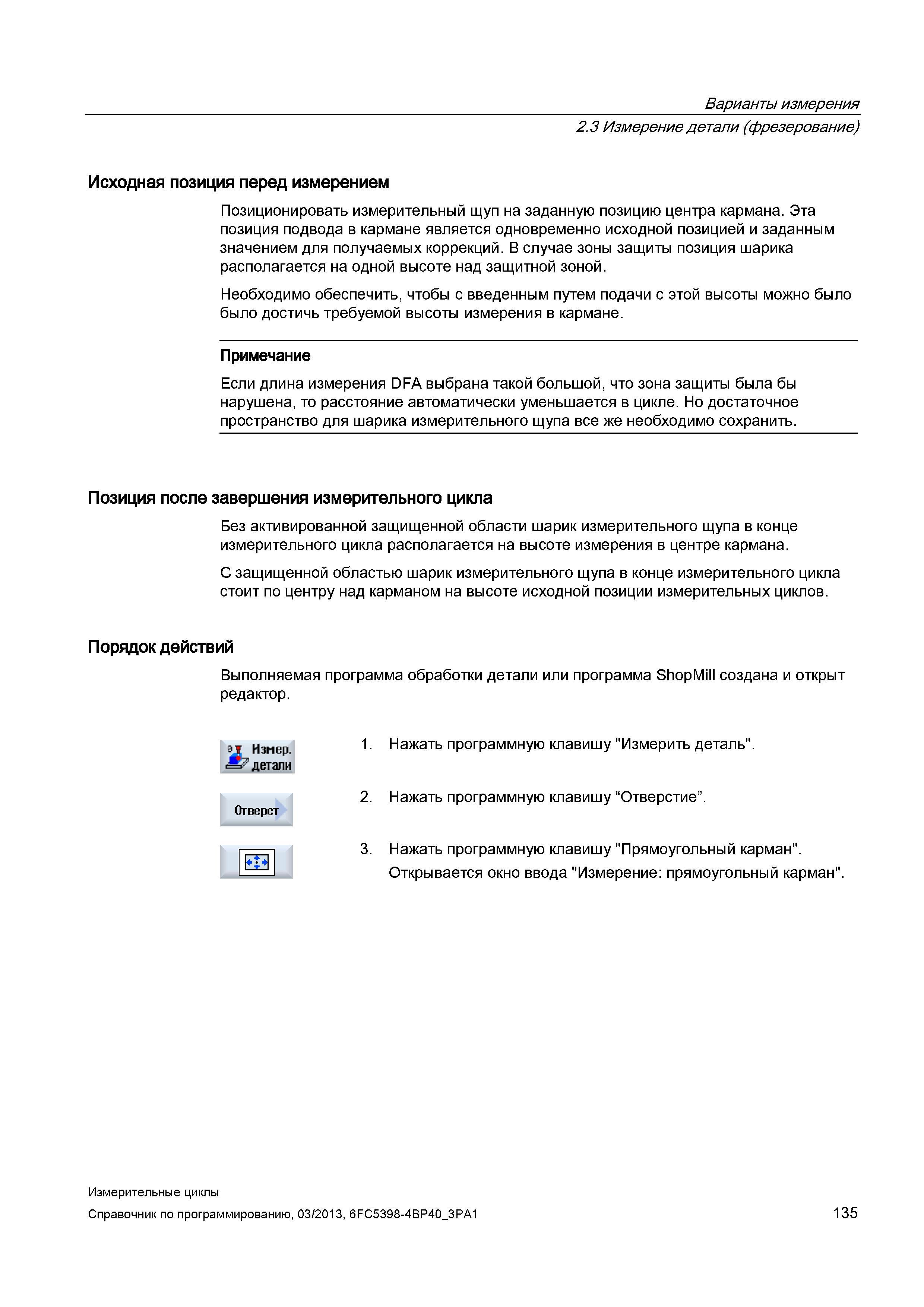

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Позиционировать измерительный щуп на заданную позицию центра кармана. Эта позиция подвода в кармане является одновременно исходной позицией и заданным значением для получаемых коррекций. В случае зоны защиты позиция шарика располагается на одной высоте над защитной зоной. Необходимо обеспечить, чтобы с введенным путем подачи с этой высоты можно было было достичь требуемой высоты измерения в кармане. Примечание Если длина измерения DFA выбрана такой большой, что зона защиты была бы нарушена, то расстояние автоматически уменьшается в цикле. Но достаточное пространство для шарика измерительного щупа все же необходимо сохранить. Позиция после завершения измерительного цикла Без активированной защищенной области шарик измерительного щупа в конце измерительного цикла располагается на высоте измерения в центре кармана. С защищенной областью шарик измерительного щупа в конце измерительного цикла стоит по центру над карманом на высоте исходной позиции измерительных циклов. Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. нц-шп 1. Нажать программную клавишу "Измерить деталь". Отверст 2. Нажать программную клавишу “Отверстие”. m 3. Нажать программную клавишу "Прямоугольный карман". Открывается окно ввода "Измерение: прямоугольный карман". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 135
