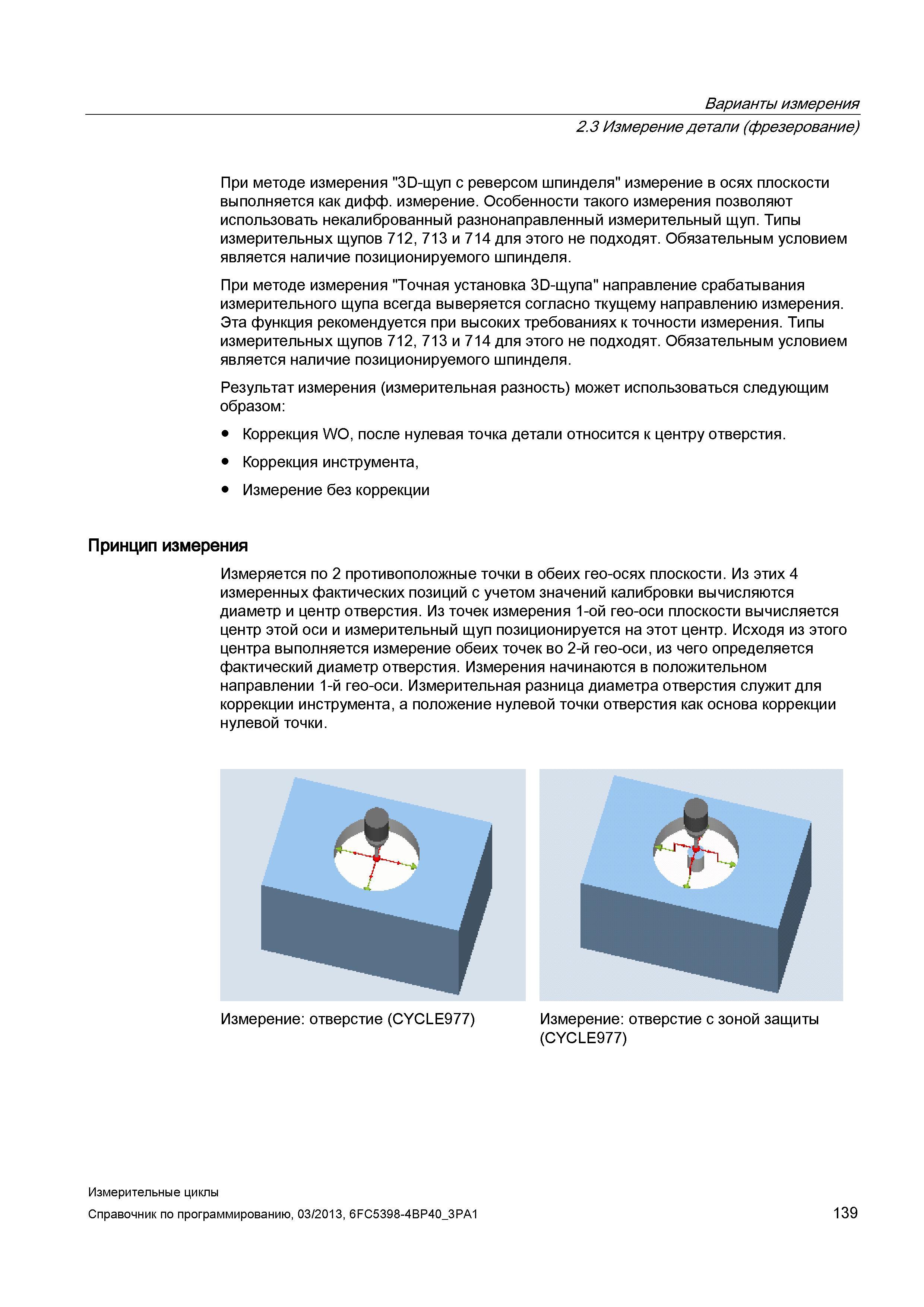

Варианты измерения 2.3 Измерение детали (фрезерование) При методе измерения ' -щуп с реверсом шпинделя" измерение в осях плоскости выполняется как дифф. измерение. Особенности такого измерения позволяют использовать некалиброванный разнонаправленный измерительный щуп. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. При методе измерения "Точная установка 3D-щупа" направление срабатывания измерительного щупа всегда выверяется согласно ткущему направлению измерения. Эта функция рекомендуется при высоких требованиях к точности измерения. Типы измерительных щупов 712, 713 и 714 для этого не подходят. Обязательным условием является наличие позиционируемого шпинделя. Результат измерения (измерительная разность) может использоваться следующим образом: Коррекция WO, после нулевая точка детали относится к центру отверстия. Коррекция инструмента, Измерение без коррекции Принцип измерения Измеряется по 2 противоположные точки в обеих гео-осях плоскости. Из этих 4 измеренных фактических позиций с учетом значений калибровки вычисляются диаметр и центр отверстия. Из точек измерения 1-ой гео-оси плоскости вычисляется центр этой оси и измерительный щуп позиционируется на этот центр. Исходя из этого центра выполняется измерение обеих точек во 2-й гео-оси, из чего определяется фактический диаметр отверстия. Измерения начинаются в положительном направлении 1-й гео-оси. Измерительная разница диаметра отверстия служит для коррекции инструмента, а положение нулевой точки отверстия как основа коррекции нулевой точки. Измерение: отверстие (CYCLE977) Измерение: отверстие с зоной защиты (CYCLE977) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 139
