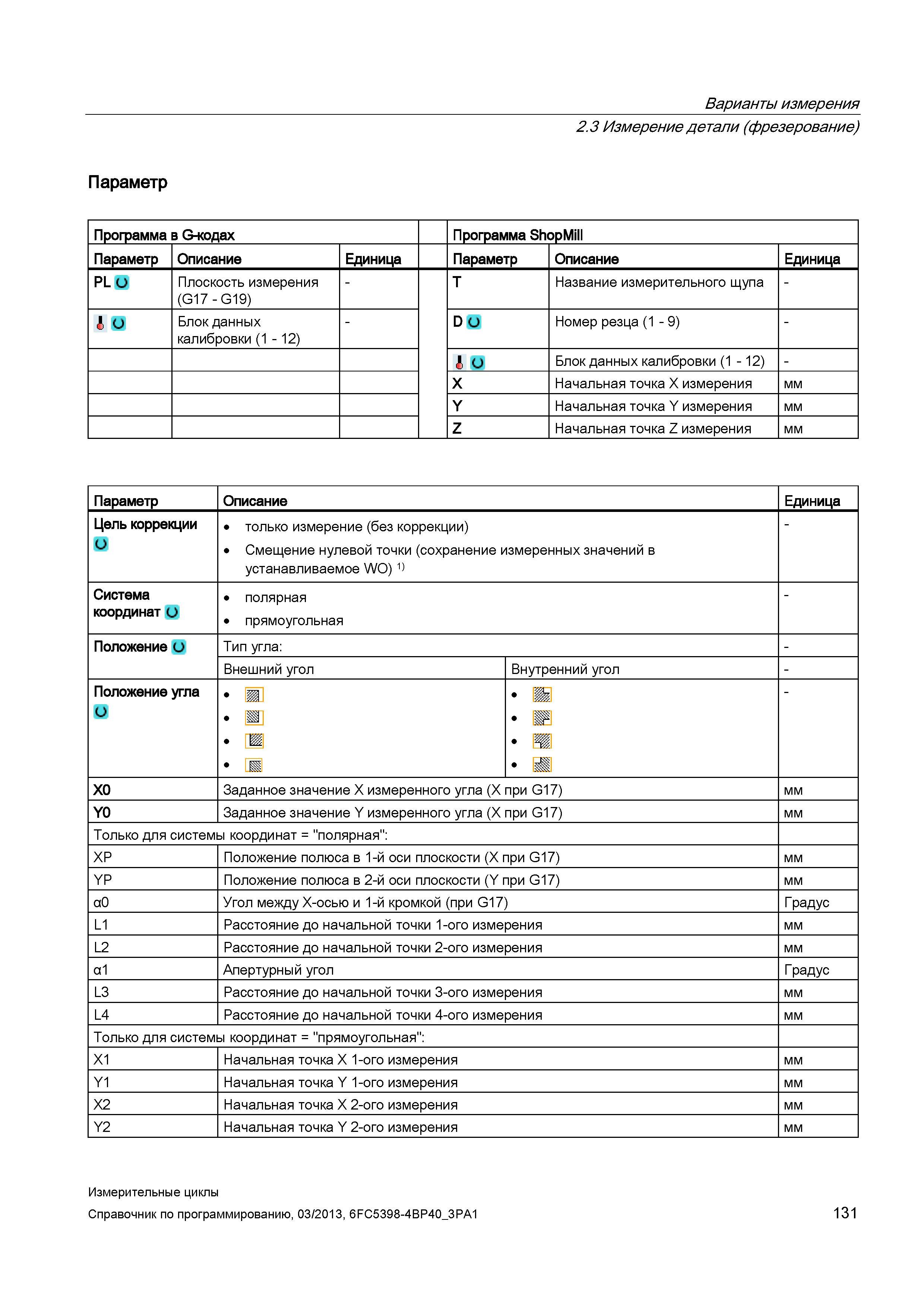

131 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.131

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 131 0131 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 - G19) - T Название измерительного щупа - i О Блок данных калибровки (1 - 12) - D и Номер резца (1 - 9) - i О Блок данных калибровки (1 - 12) - X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Параметр Описание Единица Цель коррекции О только измерение (без коррекции) Смещение нулевой точки (сохранение измеренных значений в устанавливаемое WO) 1) Система координат О полярная прямоугольная - Положение о Тип угла: - Внешний угол Внутренний угол - Положение угла О X0 Заданное значение X измеренного угла (Х при G17) мм Y0 Заданное значение Y измеренного угла (Х при G17) мм Только для системы координат = "полярная": XP Положение полюса в 1-й оси плоскости (X при G17) мм YP Положение полюса в 2-й оси плоскости (Y при G17) мм а0 Угол между X-осью и 1-й кромкой (при G17) Г радус L1 Расстояние до начальной точки 1-ого измерения мм L2 Расстояние до начальной точки 2-ого измерения мм а1 Апертурный угол Г радус L3 Расстояние до начальной точки 3-ого измерения мм L4 Расстояние до начальной точки 4-ого измерения мм Только для системы координат = "прямоугольная": X1 Начальная точка X 1-ого измерения мм Y1 Начальная точка Y 1-ого измерения мм X2 Начальная точка X 2-ого измерения мм Y2 Начальная точка Y 2-ого измерения мм Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 131
