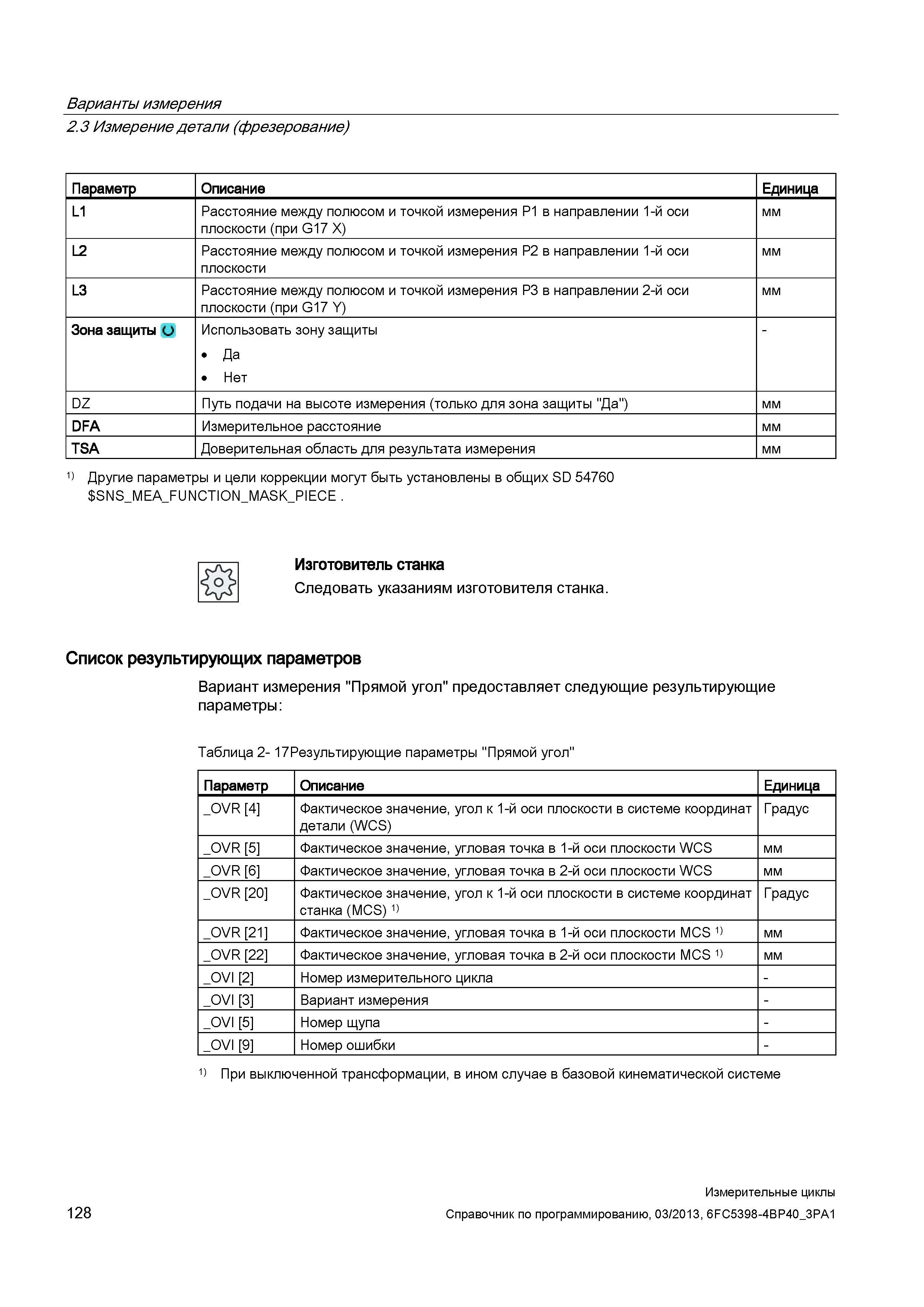

Варианты измерения 2.3 Измерение детали (фрезерование) Параметр Описание Единица L1 Расстояние между полюсом и точкой измерения P1 в направлении 1-й оси плоскости (при G17 X) мм L2 Расстояние между полюсом и точкой измерения P2 в направлении 1-й оси плоскости мм L3 Расстояние между полюсом и точкой измерения P3 в направлении 2-й оси плоскости (при G17 Y) мм Зона защиты О Использовать зону защиты Да Нет DZ Путь подачи на высоте измерения (только для зона защиты "Да") мм DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм 1) Другие параметры и цели коррекции могут быть установлены в общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE Изготовитель станка Следовать указаниям изготовителя станка. Список результирующих параметров Вариант измерения "Прямой угол" предоставляет следующие результирующие параметры: Таблица 2- 17Результирующие параметры "Прямой угол" Параметр Описание Единица _OVR 4 Фактическое значение, угол к 1-й оси плоскости в системе координат детали (WСS) Градус _OVR 5 Фактическое значение, угловая точка в 1-й оси плоскости WСS мм _OVR 6 Фактическое значение, угловая точка в 2-й оси плоскости WСS мм _OVR 20 Фактическое значение, угол к 1-й оси плоскости в системе координат станка (МСS) 1) Градус _OVR 21 Фактическое значение, угловая точка в 1-й оси плоскости МСS 1) мм _OVR 22 Фактическое значение, угловая точка в 2-й оси плоскости МСS 1) мм _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - 1) При выключенной трансформации, в ином случае в базовой кинематической системе 128 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
