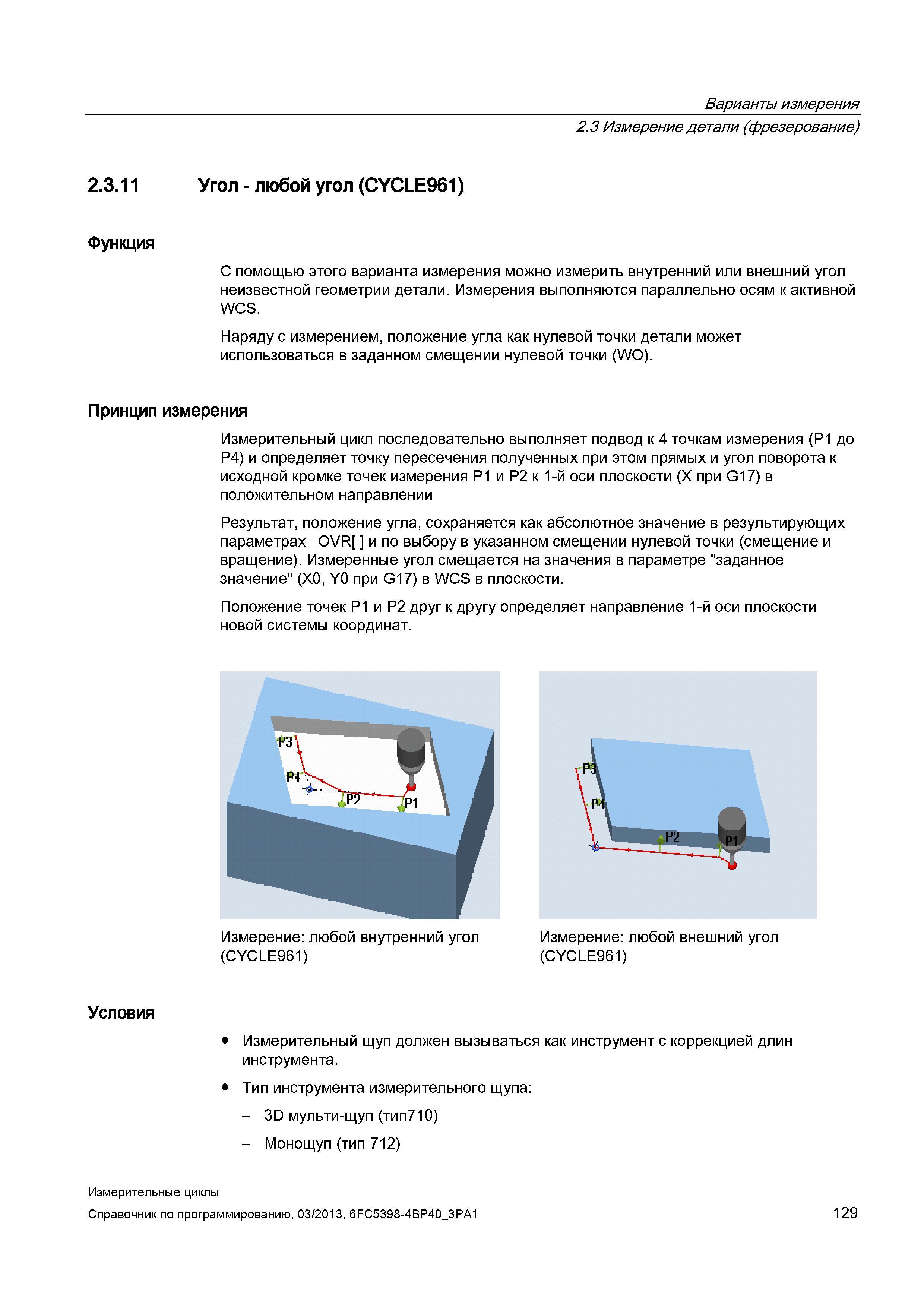

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.11 Угол - любой угол (CYCLE961) Функция С помощью этого варианта измерения можно измерить внутренний или внешний угол неизвестной геометрии детали. Измерения выполняются параллельно осям к активной WOS. Наряду с измерением, положение угла как нулевой точки детали может использоваться в заданном смещении нулевой точки (WO). Принцип измерения Измерительный цикл последовательно выполняет подвод к 4 точкам измерения (P1 до P4) и определяет точку пересечения полученных при этом прямых и угол поворота к исходной кромке точек измерения P1 и P2 к 1-й оси плоскости (X при G17) в положительном направлении Результат, положение угла, сохраняется как абсолютное значение в результирующих параметрах _OVR и по выбору в указанном смещении нулевой точки (смещение и вращение). Измеренные угол смещается на значения в параметре "заданное значение" (X0, Y0 при G17) в WСS в плоскости. Положение точек P1 и P2 друг к другу определяет направление 1-й оси плоскости новой системы координат. 'L-b* Измерение: любой внешний угол (CYCLE961) Условия Измерительный щуп должен вызываться как инструмент с коррекцией длин инструмента. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Измерение: любой внутренний угол (CYCLE961) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 129
