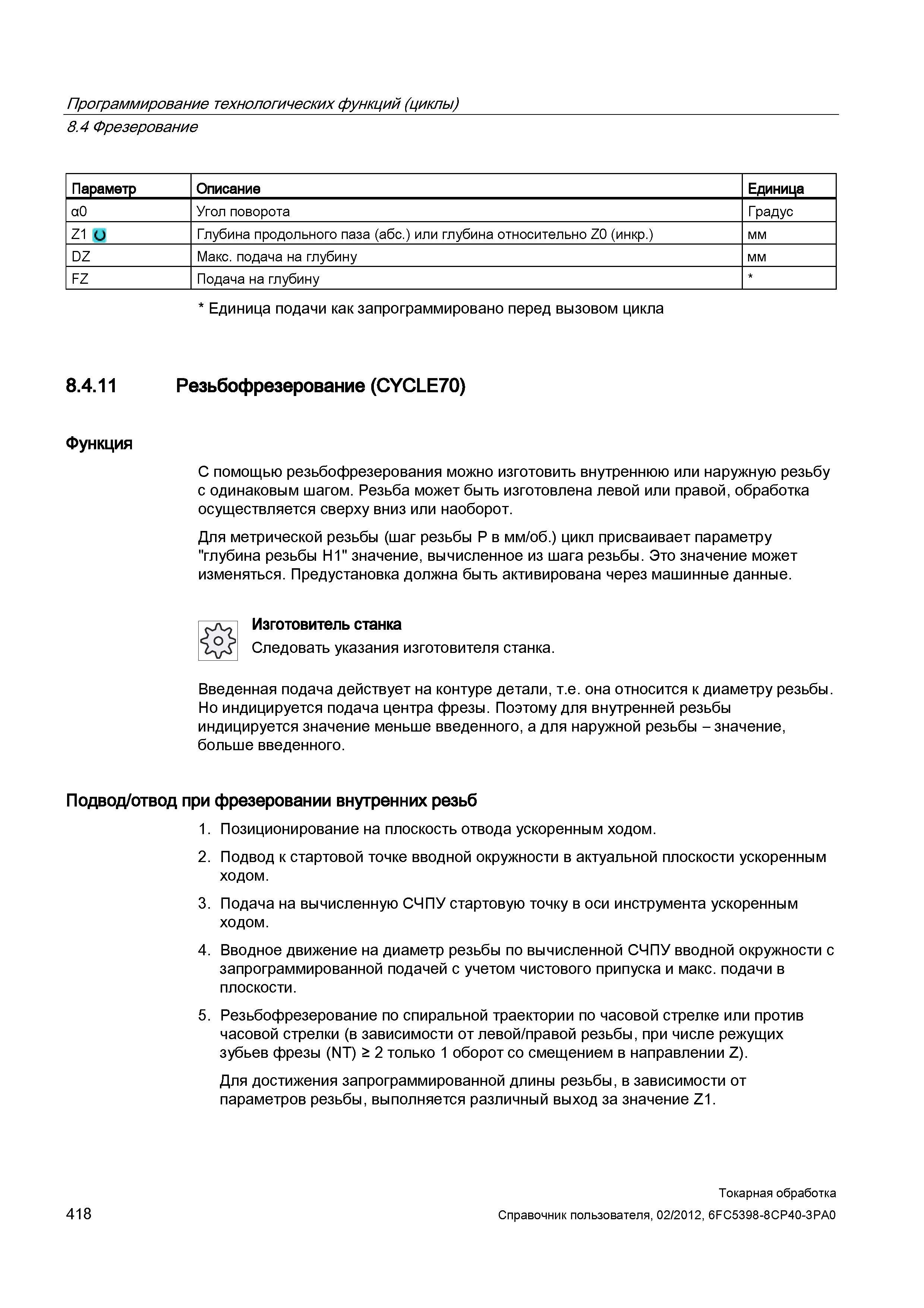

Резьбофрезерование (CYCLE70) Функция С помощью резьбофрезерования можно изготовить внутреннюю или наружную резьбу с одинаковым шагом Резьба может

Резьбофрезерование (CYCLE70) Функция С помощью резьбофрезерования можно изготовить внутреннюю или наружную резьбу с одинаковым шагом. Резьба может быть изготовлена левой или правой, обработка осуществляется сверху вниз или наоборот. Для метрической резьбы (шаг резьбы P в мм/об.) цикл присваивает параметру "глубина резьбы H1" значение, вычисленное из шага резьбы. Это значение может изменяться. Предустановка должна быть активирована через машинные данные. Изготовитель станка Следовать указания изготовителя станка. Введенная подача действует на контуре детали, т.е. она относится к диаметру резьбы. Но индицируется подача центра фрезы. Поэтому для внутренней резьбы индицируется значение меньше введенного, а для наружной резьбы - значение, больше введенного. Подвод/отвод при фрезеровании внутренних резьб 1. Позиционирование на плоскость отвода ускоренным ходом. 2. Подвод к стартовой точке вводной окружности в актуальной плоскости ускоренным ходом. 3. Подача на вычисленную СЧПУ стартовую точку в оси инструмента ускоренным ходом. 4. Вводное движение на диаметр резьбы по вычисленной СЧПУ вводной окружности с запрограммированной подачей с учетом чистового припуска и макс. подачи в плоскости. 5. Резьбофрезерование по спиральной траектории по часовой стрелке или против часовой стрелки (в зависимости от левой/правой резьбы, при числе режущих зубьев фрезы (NT) > 2 только 1 оборот со смещением в направлении Z). Для достижения запрограммированной длины резьбы, в зависимости от параметров резьбы, выполняется различный выход за значение Z1. 418 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.4 Фрезерование Параметр Описание Единица а0 Угол поворота Градус Z1 и Глубина продольного паза (абс.) или глубина относительно Z0 (инкр.) мм DZ Макс. подача на глубину мм FZ Подача на глубину Единица подачи как запрограммировано перед вызовом цикла 8.4.11
